Οπτικό αυτόματο σύστημα επιθεώρησης υψηλής ταχύτητας HMI για τους αντιστάτες τσιπ SMT

Υπόβαθρο προϊόντων:

Οι αντιστάτες SMT είναι μικρό μέγεθος, υψηλή συγκεκριμένη αντίσταση, αντιστάτες υψηλής ακρίβειας, κατάλληλοι γιατί η επιφάνεια τοποθετεί την τεχνολογία (SMT), έχουν χρησιμοποιηθεί ευρέως στον υπολογιστή, ψηφιακοί και τα καταναλωτικά ηλεκτρονικά και άλλοι τομείς επικοινωνιών, στρατιωτικός, αεροδιαστημικός, μπορούν αποτελεσματικά να μειώσουν τον όγκο και το βάρος των ηλεκτρονικών τελικών προϊόντων, και να βελτιώσουν την αξιοπιστία προϊόντων. Η ανίχνευση ηλεκτροδίων CCD της μπαταρίας λίθιου προσαρμόζεται στην τάση ανάπτυξης της μικρογράφησης, ελαφρύς, της υψηλής επίδοσης και της πολλών χρήσεων στο μέλλον βιομηχανίας της τεχνολογίας της πληροφορίας.

Με τη συνεχή αναβάθμιση της τεχνολογίας κατασκευής ηλεκτρονικής υπολογιστών, η ολοκλήρωση των τυπωμένων πινάκων κυκλωμάτων για να βελτιωθεί βαθμιαία, που από τα εξωτερικά τμήματα κατηγορίας μπαλωμάτων επιθεώρησης ρωγμών οπτικά στον πίνακα κυκλωμάτων για τις απαιτήσεις μιας αυξανόμενης αναλογίας, μεγέθους και απόδοσης για τα τμήματα SMT γίνεται όλο και περισσότερο ακριβής, ειδικά στη χαμηλής ισχύος κατανάλωση, τους μικρούς πίνακες ολοκληρωμένων κυκλωμάτων υψηλής πυκνότητας τρέχουσας και χαμηλής τάσης. Αυτή τη στιγμή, το ελάχιστο μέγεθος αντίστασης τσιπ είναι περίπου 0.1mm, ένα τέτοιο μικρό μέγεθος, ολόκληρη η παραγωγή τμημάτων τσιπ, δοκιμή, εγκατάσταση και άλλες διαδικασίες υψηλές απαιτήσεις.

Αρχή επιθεώρησης:

Προκειμένου να καλυφθούν οι απαιτήσεις της οπτικής επιθεώρησης στη διαδικασία παραγωγής της αντίστασης μπαλωμάτων, μια οπτική μέθοδος επιθεώρησης για τις ατέλειες του θετικού αγωγού του υποστρώματος αντίστασης μπαλωμάτων προτάθηκε εξετάζοντας την υψηλή απαίτηση της ακρίβειας ελέγχου διάστασης στη διαδικασία εκτύπωσης.

Μέσω της διπλής αντανάκλασης καθρεφτών, ο αριθμός καμερών μειώνεται, μειώνοντας τις διαστημικές απαιτήσεις εγκαταστάσεων του οπτικού συστήματος επιθεώρησης και τη δυσκολία του υπάρχοντος μετασχηματισμού γραμμών συνελεύσεων Η δυσκολία της μηχανικής ρύθμισης του συστήματος μηχανικής όρασης μπορεί να αποφευχθεί με τη διόρθωση της διαστρέβλωσης εικόνας ανιχνεύοντας τον πόλο CCD της μπαταρίας λίθιου.
Το σύστημα μπορεί να κρίνει εάν η τρέχουσα διαδικασία εκτύπωσης είναι κατάλληλη από τον ακριβή υπολογισμό της άκρης της σπασμένης γραμμής και της κόλλας εκτύπωσης αντίστασης, η οποία μειώνει πολύ την ένταση της χειρωνακτικής επιθεώρησης και βελτιώνει το κατάλληλο ποσοστό της κατασκευής αντίστασης μπαλωμάτων.

Λεπτομέρειες επιθεώρησης:

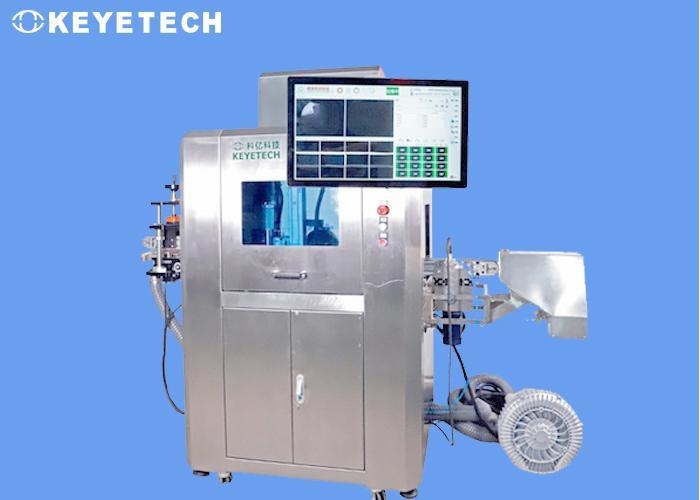

Η μηχανή επιθεώρησης υιοθετεί 14 σύνολα βιομηχανικών καμερών υψηλός-εικονοκυττάρου και υψηλής απόδοσης stroboscopic πηγών φωτός για να πραγματοποιήσει τις πανκατευθυντικές οπτικές επιθεωρήσεις για τις ατέλειες εμφάνισης προϊόντων. Η ταχύτητα επιθεώρησης είναι 400-600 κομμάτια/λεπτό. Ο εξοπλισμός μπορεί να πραγματοποιήσει τις ώρες 7*24 της παντός καιρού λειτουργίας, και μπορεί να είναι σε ανοικτή γραμμή αυτόματα. Αποβάλτε τα κάτω του μετρίου προϊόντα.

Ολόκληρο το σύνολο εξοπλισμού επιθεώρησης περιλαμβάνει το μηχανικά, οπτικά ηλεκτρονικά υλικό και το λογισμικό συστημάτων επιθεώρησης. Η είσοδος και η έξοδος του εξοπλισμού είναι διατηρημένες για τις θέσεις ελλιμενισμού να διευκολυνθούν οι επιτόπιες διαδικασίες.

Διαμορφώσεις εξοπλισμού

Μηχανικό μέρος: Το μηχανικό μέρος είναι το τμήμα πυρήνων του συστήματος, το οποίο φέρνει όλα τις συσκευές μετάδοσης και το ηλεκτρονικό υλικό (βιομηχανικές κάμερες, πηγές φωτός, βιομηχανικοί υπολογιστές, οθόνες αφής, ηλεκτρικά κιβώτια, κ.λπ.). Ο μεταφορέας ελέγχεται από μια σερβο μηχανή, και η εικόνα συλλαμβάνει είναι ακριβής. Ο εξοπλισμός είναι εξοπλισμένος με δύο κολπίσκους ελαττωματικών προϊόντων στα χωριστά σοβαρά ελαττωματικά προϊόντα (όπως το κατώτατο σημείο τυμπάνων, η πλάγια άκρη δέρματος, κ.λπ.) και τα γενικά ελαττωματικά προϊόντα.
