AOI αυτοματοποίησε την οπτική μηχανή επιθεώρησης για το στιγμιαίο πλαστικό κύπελλο νουντλς

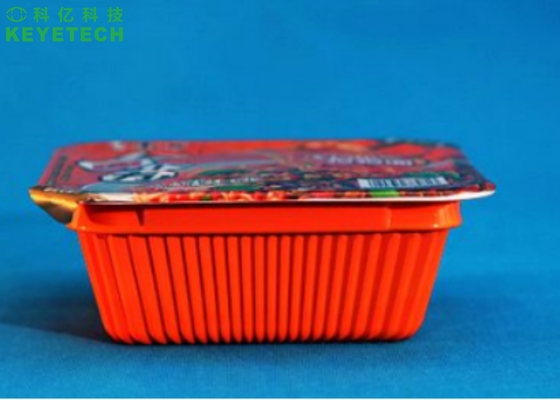

Ανιχνεύστε την περιγραφή δειγμάτων προϊόντων

Αυτό το πρόγραμμα στοχεύουν στην ανίχνευση ατέλειας των πλαστικών στιγμιαίων κύπελλων νουντλς, και το περιεχόμενο ανίχνευσης είναι:

1. Μαύρα σημεία, ακαθαρσίες, λεκέδες πετρελαίου στον εσωτερικό τοίχο του κύπελλου και άλλα ξένων αντικείμενα ατελειών και που είναι διαφορετικοί από το χρώμα προϊόντων

2. Τρύπες στον εσωτερικό τοίχο ή το κατώτατο σημείο του κύπελλου, με τις τρύπες ≥0.5mm

3. Οι προδιαγραφές δειγμάτων παρέχονται από τον αγοραστή, και η δομή υλικού επιβεβαιώνεται σύμφωνα με τις προδιαγραφές δειγμάτων.

Ανάλυση λύσης

Αυτό το πρόγραμμα διαιρείται σε τρία μέρη:

Μέρος 1: Παράλληλο μέρος

Σύμφωνα με την κατάσταση του επιτόπιου εξοπλισμού και την εκτίμηση του επιτόπιου διαστήματος, η επιχείρησή μας θα αντικαταστήσει το μεταφορέα ζωνών στην κύρια μηχανή με τον εξοπλισμό ζωνών μας (που μεταβιβάζει το μηχανισμό που αποτελείται από τρία εύκαμπτα πιάτα αλυσίδων με το ίδιο πλάτος με την επιτόπια ζώνη). Η επιχείρησή μας θα συγχωνεύσει την αρχική μορφή 3*3 ή 3*4 εισερχόμενων υλικών στα εισερχόμενα υλικά 1*1 μέσω των διαφορών φραξίματος και ταχύτητας, και θα εισαγάγει τον εξοπλισμό ανίχνευσης για να πραγματοποιήσει την ανίχνευση. Η μέση ζώνη πρώτα, και οι δύο πλευρές ο τρόπος που η ζώνη συγχωνεύει στη μέση. Όπως φαίνεται στον αριθμό κατωτέρω:

Μέρος 2: Ανίχνευση του εξοπλισμού

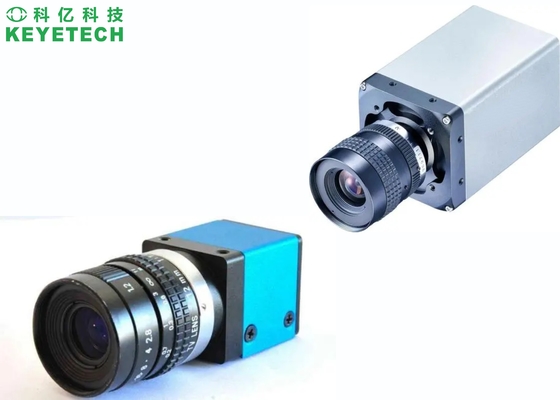

- Η επιχείρησή μας χρησιμοποιεί 5 σύνολα βιομηχανικών καμερών για να ανιχνεύσει τα προϊόντα σύμφωνα με τα χαρακτηριστικά προϊόντων και τις ανάγκες του περιεχομένου ανίχνευσης κάθε κάμερα αντιστοιχεί σε μια εσωτερική πλευρά του προϊόντος

- Επειδή της ανίχνευσης των τρυπών στα στοιχεία που ανιχνεύονται αυτή τη φορά, στο οπτικό σύστημα, η επιχείρησή μας επιλέγει την πίσω-ελαφριά πηγή φωτός - Συμβατό σύστημα με τα προϊόντα των διαφορετικών προδιαγραφών σύμφωνα με την πραγματική κατάσταση στην περιοχή

- Η πνευματική απόρριψη των αναρμόδιων προϊόντων, και ο υπολογισμός των ελαττωματικών προϊόντων μπορούν να πραγματοποιηθούν

- Όλα τα μεταβιβάζοντας μέρη των προϊόντων μας θα χρησιμοποιήσουν τις κενές ζώνες αρνητικής πίεσης για να εξασφαλίσουν ότι το τρέξιμο προϊόντων με υψηλή ταχύτητα δεν θα τρέξει ή δεν θα πέσει.

Διάγραμμα εγκαταστάσεων καμερών:

Όπως φαίνεται ανωτέρω, επειδή το προϊόν είναι ένα τετραγωνικό προϊόν με κανονικά τέσσερα πλευρές και κατώτατο σημείο, η περιοχή που καλύπτεται από πέντε κάμερες μας είναι κάθε πλευρά και κατώτατο σημείο.

Μέρος 3: Λήψη του μέρους

Αφότου ανιχνεύεται το προϊόν από τον εξοπλισμό ανίχνευσης, εισάγει το λαμβάνον μέρος. Λαμβάνοντας υπόψη την ιδιαιτερότητα του προϊόντος, η λύση που παρέχεται από την επιχείρησή μας σε αυτήν την σύνδεση είναι το ορθογώνιο ισότιμο ρομπότ συστημάτων που λαμβάνει:

- Υπολογισμός και συσσώρευση των κατάλληλων προϊόντων

- Μετά από να ολοκληρώσει έναν σωρό των προϊόντων, μπορεί να μεταφερθεί αυτόματα από το σταθμό συσσώρευσης

- Συμβατό σύστημα με τα προϊόντα των διαφορετικών προδιαγραφών σύμφωνα με την πραγματική κατάσταση στην περιοχή.

• 检测内容

5. Ανίχνευση του περιεχομένου

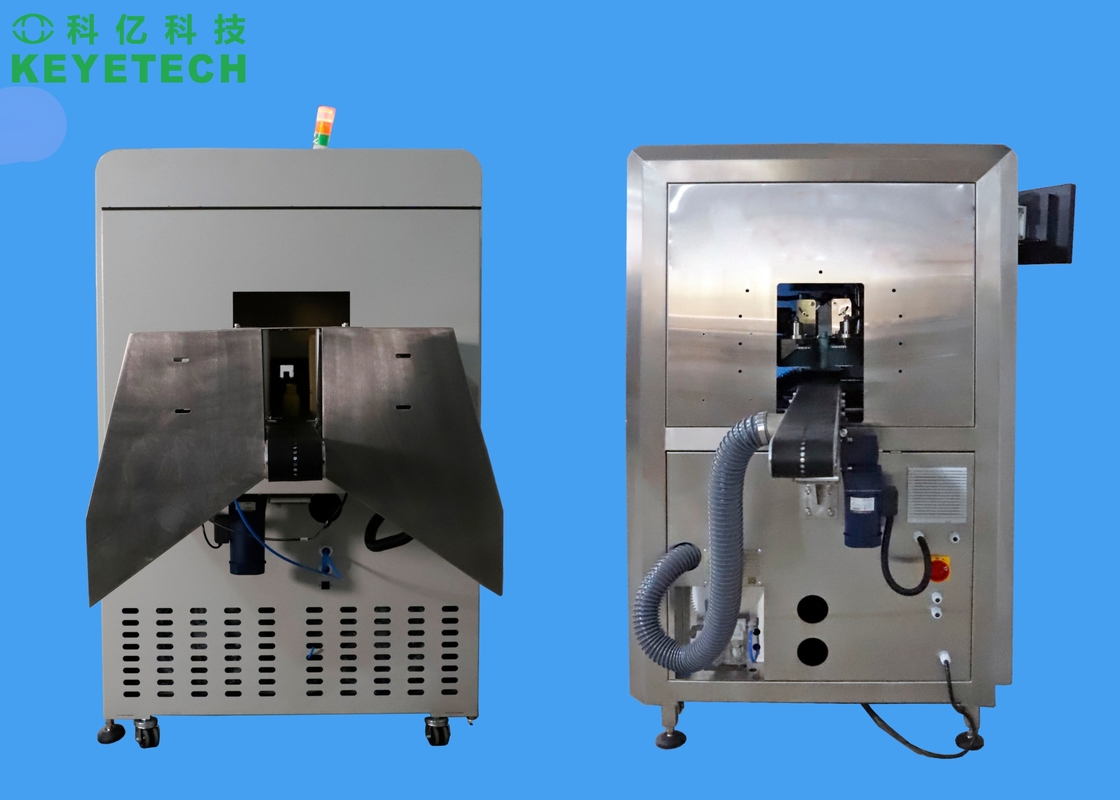

1. Ολόκληρο το σύνολο εξοπλισμού ανίχνευσης περιλαμβάνει τα μηχανικά μέρη, το οπτικά ηλεκτρονικά υλικό και το λογισμικό συστημάτων ανίχνευσης. Και τα δύο κόμματα πρέπει να προκαθορίσουν το ύψος της γραμμής μεταφορέων για να διευκολύνουν τον επιτόπιο ελλιμενισμό εξοπλισμού.

2. Σύμφωνα με τις ανάγκες του πελάτη τελών, ο αριθμός καμερών χρησιμοποιούμενων και το αντίστοιχο περιεχόμενο της ανίχνευσης καθορίζονται σύμφωνα με τις ανάγκες του πελάτη τελών. Ο ακόλουθος πίνακας είναι για την αναφορά μόνο.

3. Η απόδοση ανίχνευσης είναι η ακόλουθη:

Η μετρώντας λειτουργία μπορεί να εκτελεσθεί μετά από να ανιχνεύσει το ολοκληρωμένο προϊόν, και η μετρώντας ακρίβεια είναι 100%.

Ο εξοπλισμός ανίχνευσης απαιτεί την κανονική συντήρηση καθαρίζοντας (καθαρισμός καμερών, κ.λπ.) κατά τη διάρκεια της χρήσης, ο ίδιος ο εξοπλισμός δεν παράγει τις πηγές δευτεροβάθμιας μόλυνσης (όπως τα συντρίμμια, ο λεπτός αφρός, κ.λπ.).

6. Παραδείγματα εικόνων:

Σχήμα 1 μαύρα σημεία στον εσωτερικό τοίχο του κύπελλου

Σχήμα 2 μαύρα σημεία και ξένα αντικείμενα στο κατώτατο σημείο του κύπελλου

Σχήμα 3 τρύπες στον εσωτερικό τοίχο του κύπελλου

Σχήμα 4 μαύρα σημεία στο εσωτερικό του κύπελλου

Σημείωση: Τα ανωτέρω δείγματα είναι παρόμοια προϊόντα, και τα συγκεκριμένα αποτελέσματα είναι για την αναφορά μόνο.
