Οπτικός συσκευάζοντας εξοπλισμός επιθεώρησης για τα φλυτζάνια εγγράφου παγωτού

Η ετικέτα προϊόντων είναι ένα σημαντικό «σύμβολο θέσης» ενός προϊόντος, και η παραδοσιακή ετικέτα χρησιμοποιεί την άμεση εκτύπωση οθόνης, θερμότητα - shrinkable ετικέτες, και αυτοκόλλητες ετικέτες στα προϊόντα σημαδιών. Εντούτοις, στην παγωμένη βιομηχανία προϊόντων, οι παραδοσιακές ετικέτες είναι εύκολο κατσάρωμα ακρών, δημιουργία φουσκαλών, και το σκόρπισμα που προκαλείται από το πάγωμα και την υγρασία έχει επιπτώσεις στις επόμενες πωλήσεις προϊόντων. Η γέννηση των αυτοκόλλητων ετικεττών -ταινιών είναι η αρχή μιας καλής αλλαγής σε αυτό το φαινόμενο. Αυτό είναι μια νέα συσκευάζοντας μορφή ετικετών που είναι διαφορετική από τον παραδοσιακό, και ισχυρός και όμορφος, και επίσης ευρέως χρησιμοποιείται σε άλλες βιομηχανίες στο συσκευάζοντας τομέα. Η ύπαρξη των αυτοκόλλητων ετικεττών -φορμών όχι μόνο καθιστά το γενικό κόστος του προϊόντος σημαντικά χαμηλότερο από τις παραδοσιακές ετικέτες και η άμεση εκτύπωση οθόνης μεταξιού, αλλά και, το ολόκληρο σώμα του εμπορικού σήματος -φορμών αποτελείται από polyolefin τα υλικά, τα οποία μπορούν να συντριφθούν και να επαναχρησιμοποιηθούν με το εμπορευματοκιβώτιο χωρίς να ξεφλουδιστούν μακριά, και καμία δευτεροβάθμια ρύπανση δεν εμφανίστηκε.

Εντούτοις, στη διαδικασία παραγωγής, αφότου η ταινία είναι χτύπημα που φορμάρεται, δεν μπορεί να ανιχνευθεί χωριστά. Επομένως, στη διαδικασία παραγωγής, μέσω της ανίχνευσης της εμφάνισης προϊόντων, τα πιθανά προβλήματα στη γραμμή παραγωγής μπορούν να αναλυθούν, και η τεχνολογία Keye θα σχεδιάσει ένα γενικό σχέδιο ανίχνευσης για το σώμα φλυτζανιών, να ανιχνεύσει systemically τις λεπτομέρειες συσκευασίας του προϊόντος.

1. Ανίχνευση των προϊόντων

Τα προϊόντα φλυτζανιών -φορμών PP, που χρησιμοποιούνται για τη συσκευασία τροφίμων, βλέπουν τα πραγματικά δείγματα για τις λεπτομέρειες.

2. Αρχή ανίχνευσης

Μέσω της ελλιμενίζοντας μεταβιβάζοντας συσκευής (το προϊόν πρέπει να είναι παραγωγή σε μια ευθεία γραμμή με το στόμα που αντιμετωπίζει προς τα πάνω, και το διάστημα προϊόντων πρέπει να κρατηθεί επάνω από την ακτίνα του στόματος φλυτζανιών), τα προϊόντα μεταφέρονται σε έναν συγκεκριμένο σταθμό κατά τρόπο σταθερό και τακτικό, και έπειτα η εικόνα δειγμάτων υψηλός-εικονοκυττάρου που λαμβάνεται από τη βιομηχανική κάμερα μεταφέρεται στο λογισμικό επεξεργασίας εικόνας, και το τυποποιημένο δείγμα συγκρίνεται και αναλύεται για να καθορίσει το καλό προϊόν και το ελαττωματικό προϊόν, και να ελέγξει την αντιστοιχία πνευματική για να απομακρύνει τα ελαττωματικά προϊόντα και να συλλέξει τελικά τα κατάλληλα προϊόντα.

Το λογισμικό θα ανοίξει τα πρότυπα σύγκρισης δειγμάτων, και το προσωπικό παραγωγής στην περιοχή πελατών μπορεί να ελέγξει την ακρίβεια σύγκρισης και να επιλέξει τα πρότυπα ακρίβειας καταλληλότερα για τους όρους παραγωγής τους, με αυτόν τον τρόπο ελέγχοντας το ποσοστό ατέλειας προϊόντων.

3, ανιχνεύοντας τις λεπτομέρειες

Το σχέδιο σχεδίου μας υιοθετεί 14 σύνολα βιομηχανικών καμερών υψηλός-εικονοκυττάρου και υψηλής απόδοσης stroboscopic πηγών φωτός για να πραγματοποιήσει μια μεγάλη έκταση της οπτικής ανίχνευσης για τις ατέλειες εμφάνισης του σώματος μπουκαλιών. Η ταχύτητα ανίχνευσης είναι 120 κομμάτια ανά λεπτό. Ο εξοπλισμός μπορεί να πραγματοποιήσει τις ώρες 7*24 της λειτουργίας, και τα αναρμόδια προϊόντα μπορούν να απορριφθούν αυτόματα on-line.

Ολόκληρο το σύνολο ανίχνευσης του εξοπλισμού περιλαμβάνει τα μηχανικά μέρη, το οπτικό ηλεκτρονικό υλικό και την ανίχνευση του λογισμικού συστημάτων. Η είσοδος και η έξοδος της μηχανής ανίχνευσης μπορούν να ενσωματωθούν με στην επιτόπια γραμμή μεταφορέων (δείτε τα σχέδια σχεδίου για τις λεπτομέρειες), και μπορούν να συνδεθούν με τον προς τα πάνω και προς τα κάτω εξοπλισμό παραγωγής σύμφωνα με τις συγκεκριμένες ανάγκες παραγωγής του πελάτη.

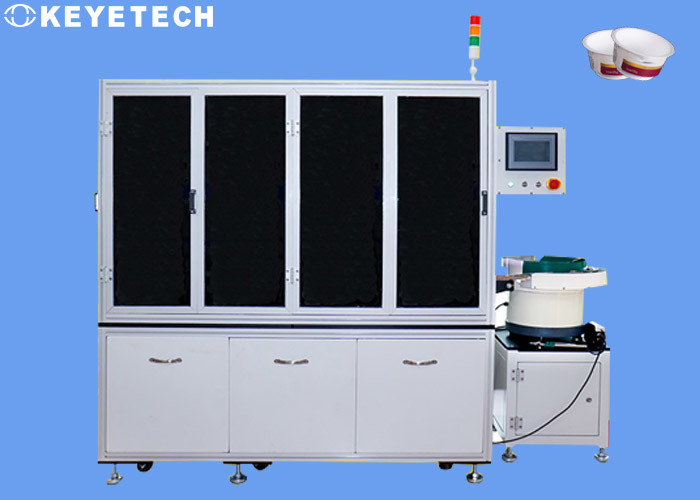

Ο εξοπλισμός ανίχνευσης παρουσιάζεται στον αριθμό κατωτέρω (αναφορά):

Ο εξοπλισμός ανίχνευσης πρέπει να διατηρηθεί και να καθαριστεί τακτικά κατά τη διάρκεια της χρήσης (όπως ο καθαρισμός ζωνών μεταφορέων, ο καθαρισμός καμερών, κ.λπ.), και η μετρώντας λειτουργία μπορεί να συνειδητοποιηθεί αφότου ανιχνεύεται το ολοκληρωμένο προϊόν.

4.System σύνθεση

(1) μηχανικό μέρος:

Το μηχανικό μέρος είναι το τμήμα πυρήνων του συστήματος, το οποίο φέρνει όλα τις συσκευές μετάδοσης και το ηλεκτρονικό υλικό (βιομηχανικές κάμερες,

Πηγή φωτός, βιομηχανικός υπολογιστής, οθόνη αφής, ηλεκτρικό κιβώτιο, κ.λπ.).

Η ζώνη μεταφορέων υιοθετεί μια κενή ζώνη προσρόφησης για να προσροφήσει και να καθορίσει το δείγμα στην επιφάνεια της ζώνης χωρίς ολίσθηση, έτσι ώστε η εικόνα μπορεί να ληφθεί ακριβώς.

(2) μέρος υλικού:

Το μέρος υλικού περιλαμβάνει τη κάμερα, το φακό, την πηγή φωτός, τη μεγάλη αεροβαλβίδα, τον υπολογιστή, την οθόνη αφής και άλλο ηλεκτρικό εξοπλισμό.

(3) λογισμικό ανίχνευσης:

Το λογισμικό είναι η κύρια πλατφόρμα ελέγχου του εξοπλισμού, και οι συγκεκριμένες λειτουργίες είναι οι ακόλουθες:

1. Επιτρέψτε και κλείστε τη λειτουργία ανίχνευσης συστημάτων
2. Ρύθμιση των παραμέτρων και της ακρίβειας δεικτών ανίχνευσης.
3. Δειγματοληψία και αποθήκευση προτύπων, αποθήκευση πληροφοριών ανίχνευσης δειγμάτων και ανάκληση.
4. Λειτουργία βαθμολόγησης οθόνης καμερών
5. Η σε πραγματικό χρόνο επίδειξη πληροφοριών παραγωγής συστημάτων (κατάλληλο ποσοστό, συνολική παραγωγή, ταχύτητα, κ.λπ.), οι ιστορικές πληροφορίες παραγωγής που κοιτάζουν βιαστικά, η εξαγωγή και η αποθήκευση λειτουργούν.
6. Διαχείριση άδειας βασισμένη στον απολογισμό σύνδεσης (όπως η γενική λειτουργία οι χρήστες θέτουν εκτός λειτουργίας τις άδειες ρύθμισης παραμέτρου)
7. Λειτουργία και ρύθμιση του μηχανικού μέρους του συστήματος (όπως το άνοιγμα της συσκευής μετάδοσης, ο έλεγχος του κυλίνδρου, η ρύθμιση του σήματος συναγερμών)
8. Άλλες λειτουργίες

Εικόνες που συλλέγονται από την πραγματική μηχανή (δείτε τα πραγματικά δείγματα για τις λεπτομέρειες):
