Ψηφιακή εικόνας επεξεργασίας CCD μηχανή επιθεώρησης καμερών οπτική για το πιάτο αλουμινίου

Ψηφιακή εικόνας επεξεργασίας CCD μηχανή επιθεώρησης καμερών οπτική για το πιάτο αλουμινίου

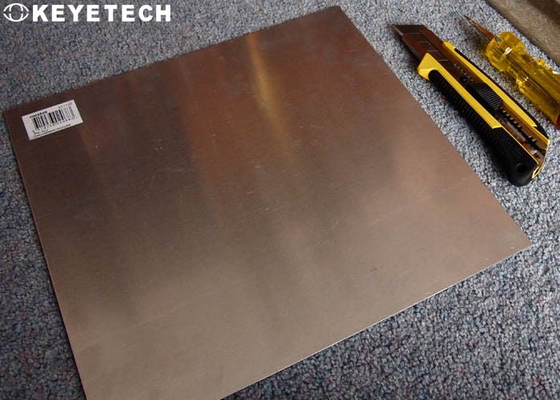

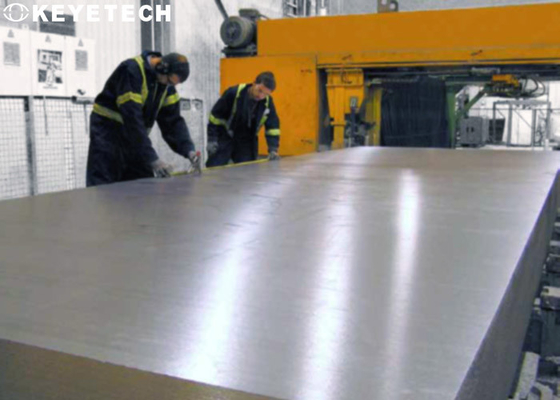

Με τη γρήγορη ανάπτυξη της τεχνολογίας επεξεργασίας αργιλίου, τα υθηλής προστιθέμενης αξίας υλικά υποβολής σε ανοδική οξείδωση, οι βάσεις πινάκων ΚΠΜ (Κοινή Πολιτική Μεταφορών), το αργίλιο για τα λαϊκός-τοπ δοχεία, και τα αυτοκίνητα φύλλα έχουν γίνει τα κύρια προϊόντα των διάφορων εργοστασίων επεξεργασίας φύλλων και λουρίδων αργιλίου. Εντούτοις, η μέθοδος επιθεώρησης που στηρίζεται στο ανθρώπινο μάτι για την ποιότητα επιφάνειας ήταν ανίκανη από καιρό να ικανοποιήσει τις ανάγκες των νέων μορφών σε πραγματικό χρόνο ελέγχου, σε απευθείας σύνδεση έγκαιρης προειδοποίησης, ανάλυσης ατέλειας, και ταξινόμηση ολοκληρωμένων προϊόντων για τη μεγάλη παραγωγή. Για αυτόν τον λόγο, ένα σύστημα μηχανικής όρασης πρέπει να εισαχθεί για το σε πραγματικό χρόνο και ακριβή έλεγχο της ποιότητας επιφάνειας για να εξασφαλίσει την ικανότητα ποιοτικής επιθεώρησης των μεγάλης ακρίβειας λουρίδων αργιλίου. Το σύστημα ανίχνευσης ατέλειας επιφάνειας αργιλίου (πιάτο, λουρίδα, φύλλο αλουμινίου) διαιρείται σε δύο μέρη: δομή υλικού και σύστημα λογισμικού.

Μέθοδοι επιθεώρησης

Το σήμα CCD που διαβιβάζεται συγχρόνως από τον κωδικοποιητή προεπεξεργάζεται αρχικά από την κάρτα επιταχυντών για να ενισχύσει περαιτέρω το σήμα, και έπειτα συνεχώς να διαμορφώσει μια εικόνα. Η προεπεξεργασία περιλαμβάνει: χρησιμοποιώντας την ανάλυση Fourier, που το σήμα, ρυθμίζοντας τη φωτεινότητα και την αντίθεση της εικόνας, ακονίζοντας και λειαίνοντας φιλτράρισμα ακρών. Η ρύθμιση της έντασης και της αντίθεσης ενισχύει τη χαρακτηριστική αξία της εικόνας και είναι εύκολο να προσδιοριστεί. Το ακόνισμα ακρών θα καταστήσει το όριο εικόνας σαφές από τη θαμπάδα, και είναι εύκολο να καθοριστεί το μέγεθος και η μορφή της ατέλειας. Το φίλτρο λείανσης υιοθετεί τη μεσαία μέθοδο φίλτρων, που μπορεί καλά να καταστείλει το σφυγμό παρέμβασης και τον σημείο-όπως θόρυβο, και μπορεί συγχρόνως καλύτερα να συντηρήσει τις πληροφορίες ακρών.

Αφότου ολοκληρώνεται η ανάλυση grayscale, το σήμα θα παραδοθεί στο αυτόματο σύστημα προσδιορισμού. Το αυτόματο σύστημα προσδιορισμού είναι εξοπλισμένο με μια σειρά των αναμενόμενων χαρακτηριστικών τιμών για κάθε τύπο ατέλειας hexidine βασισμένο στις κοινές ατέλειες στην επιφάνεια του φύλλου αργιλίου. Κατά τη διάρκεια της επιθεώρησης, το σύστημα προσδιορισμού συγκρίνει πόσο καλά τα χαρακτηριστικά γνωρίσματα σημάτων ταιριάζουν με τους καθορισμένους τύπους ατέλειας και, μόλις επιβεβαιώνω, προκαλεί την επίδειξη. Εάν οι ατέλειες βρίσκονται, ο σύγχρονος χαρακτηρισμός μπορεί να εκτελεσθεί, και η ποιότητα επιφάνειας ολόκληρου του ρόλου του φύλλου αργιλίου μπορεί να βαθμολογηθεί για να λάβει τα πλήρη στοιχεία της ποιότητας επιφάνειας ολόκληρου του ρόλου του φύλλου αργιλίου.

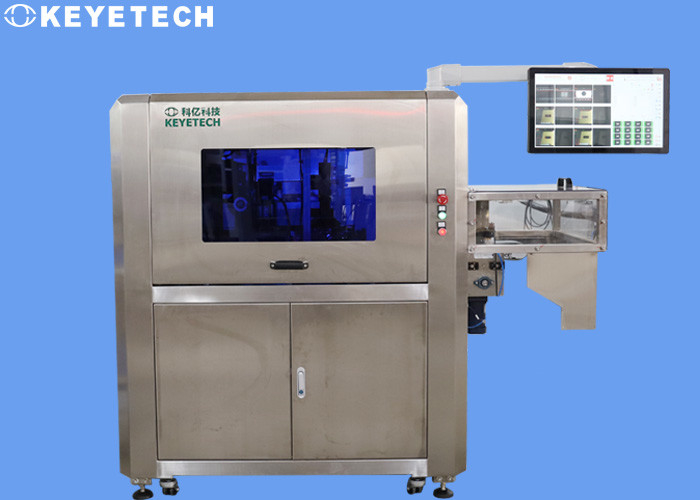

Επισκόπηση εξοπλισμού

- Η σε απευθείας σύνδεση ανίχνευση υψηλής ταχύτητας, βελτιώνει την αποδοτικότητα ανίχνευσης και η ακρίβεια, μειώνει το ανθρώπινο κόστος.

- Ακριβής προσδιορισμός καμερών υψηλός-εικονοκυττάρου ο βιομηχανικός, ο αριθμός καμερών είναι σχεδιασμένα, ακριβή 0.1mm, η ταχύτητα μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις ανίχνευσης.

- Συμβατό σύστημα με τις πολλαπλάσιες προδιαγραφές, εξοικονόμηση κόστους.

- Εκτελέστε τη σε απευθείας σύνδεση ανίχνευση και αποκλείστε για τις εκτός λειτουργίας ατέλειες δικράνων: μαύρα σημεία, διαφορά χρώματος, ακαθαρσίες, χάσματα, υπολείμματα υλικού, επικαλύψεις, φυσαλίδες, κοιλότητες αέρα, παραμόρφωση, πάχος, μεγέθη, κ.λπ.

Hardware&software

1)Η δομή υλικού περιλαμβάνει την παροχή της μεγάλης έντασης πηγής φωτός φωτισμού, κάμερα CCD, απόκτηση εικόνας και την επεξεργασία του συστήματος, του συστήματος διεπαφών στοιχείων, του κεντρικού υπολογιστή συστημάτων, του κεντρικού υπολογιστή στοιχείων και της σειράς δίσκων.

• Η μεγάλης έντασης πηγή φωτός φωτισμού είναι ένα σημαντικό μέρος του ολόκληρου συστήματος επιθεώρησης επιφάνειας. Η ένταση της πηγής φωτός λύνει τη δυσκολία της απόκτησης σημάτων για τη κάμερα CCD που προκαλείται από το σκληρό περιβάλλον και τη διάχυτη εκπομπή που προκαλούνται από την τραχύτητα επιφάνειας του πιάτου αργιλίου. Μια πηγή φωτός αλόγονου με την ισχυρή δύναμη διείσδυσης πρέπει να χρησιμοποιηθεί στον καυτό κυλώντας μύλο, και μια πηγή φωτός των οδηγήσεων με το ομοιόμορφα διεσπαρμένο φως πρέπει να χρησιμοποιηθεί στη μηχανή λήξης.
• Η κάμερα υιοθετεί τη κάμερα ανίχνευσης μεγάλων CCD γραμμών dalsa του Καναδά. Η κάμερα χρησιμοποιεί την τεχνολογία ανίχνευσης γραμμών για να ανιχνεύσει συνεχώς την επιφάνεια της λουρίδας αργιλίου, και μπορεί να ολοκληρώσει την καταδίωξη σημάτων μέχρι 20.000 γραμμών ανά δευτερόλεπτο.

2)Το σύστημα λογισμικού αποτελείται από μια σειρά λογισμικού με τις ισχυρές λειτουργίες εικόνας στα πλαίσια παραθύρων. Περιλαμβάνει την ενότητα ελέγχου λειτουργίας συστημάτων, την ενότητα αποκτήσεων ποιοτικής ατέλειας, ενότητα ποιοτικής τη δευτεροβάθμια επεξεργασίας εικόνας, τη σε πραγματικό χρόνο ενότητα επίδειξης συστημάτων, την έκθεση και τη βαθμολόγηση της ενότητας.

Υπηρεσία μεταπώλησης

Η επιχείρηση έχει μια πλήρη τεχνική ομάδα υπηρεσιών και έναν γρήγορο μηχανισμό απάντησης, και έχει αφιερώσει τους ειδικούς υπηρεσιών για κάθε πελάτη, ο οποίος μπορεί να λάβει τις τεχνικές εκθέσεις διαβουλεύσεων και ελαττωμάτων από τους πελάτες ανά πάσα στιγμή. Και για να εξασφαλίσει γρήγορη απάντηση στις έκτακτες ανάγκες πελατών, ώστε να εξασφαλιστεί ότι οι πελάτες λαμβάνουν την ικανοποιητική υπηρεσία. Κατά τη διάρκεια της επιδημίας ή λόγω των ειδικών λόγων, όταν είναι ανίκανοι να φθάσουν οι μηχανικοί μεταπωλήσεων στην περιοχή, το κέντρο υπηρεσιών μπορεί μακρινά να ρυθμίσει τον εξοπλισμό πελατών για την ανίχνευση μηχανικών βλαβών και τις τεχνικές διαβουλεύσεις.

Αφότου φθάνει ο εξοπλισμός επί του τόπου πελατών, ο μηχανικός μεταπωλήσεων φθάνει εγκαίρως για να παρέχει την εγκατάσταση εξοπλισμού, αναθέτοντας, και την κατάρτιση λειτουργίας. Η ποιότητα των προϊόντων ολόκληρης της μηχανής είναι ανιχνεύσιμη, και η περίοδος ποιοτικής εξουσιοδότησης είναι 1 έτος από την ημερομηνία της αποδοχής. Σε περίπτωση ων ανθρώπινος ελαττωμάτων κατά τη διάρκεια της περιόδου εξουσιοδότησης, οι μηχανικοί μεταπωλήσεων θα φθάσουν γρήγορα επί του τόπου ή θα παράσχουν τη μακρινή συντήρηση καθοδήγησης δωρεάν.
