Αυτόματη μηχανή ποιοτικής επιθεώρησης επιφάνειας συστημάτων προσδιορισμού για το σωλήνα PVC

Αυτόματη μηχανή ποιοτικής επιθεώρησης επιφάνειας συστημάτων προσδιορισμού για το σωλήνα PVC

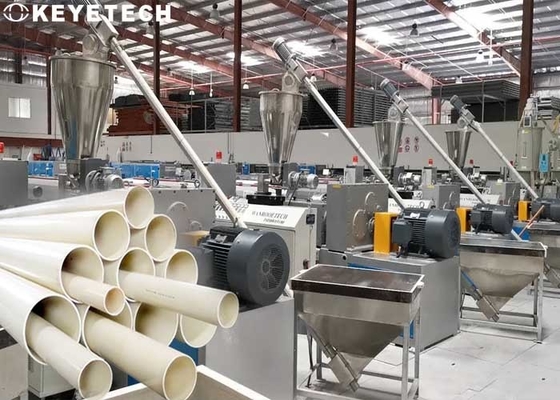

Ο σωλήνας PVC (κύριο συστατικό πολυβινυλικό χλωρίδιο) είναι ένα από τα πιό κοινά οικοδομικά υλικά στη ζωή, αλλά υπάρχουν πολλοί τύποι ατελειών στο στάδιο της παραγωγής και της επεξεργασίας. Σύμφωνα με τα εθνικά πρότυπα, η εμφάνιση των σωλήνων PVC πρέπει για να είναι ομοιόμορφη στο χρώμα, ομαλή και επίπεδη, χωρίς τις προφανείς προσκρούσεις και ακαθαρσίες, αλλά η στήριξη στη χειρωνακτική οπτική επιθεώρηση είναι ανεπαρκής, ατελέσφορη, και χρονοβόρα και εργασία-εντατική, το οποίο απαιτεί ένα πλήρες σύνολο αυτοματοποιημένης οπτικής επιθεώρησης. σύστημα για να λύσει τα υπάρχοντα προβλήματα.

Αρχή επιθεώρησης

Το σύστημα είναι βασισμένο στην πλατφόρμα συστημάτων εικόνας τεχνητής νοημοσύνης, η οποία μπορεί να λύσει έναν μεγάλο αριθμό σύνθετων ατελειών επιφάνειας όπως οι σωλήνες μετάλλων, οι πλαστικοί υδροσωλήνες, και οι αυτοκινητικές μάνικες. Το σύστημα είναι εξοπλίζω με μεγάλη εικόνα τα προϊόντα τμημάτων για να εξασφαλίσει τη μεγάλη ταχύτητα και τις μεγάλης ακρίβειας απαιτήσεις ελέγχου. Αποφεύγει τα προβλήματα της χαμηλής ταχύτητας, της χαμηλής ακρίβειας, του υψηλού κόστους, και των δύσκολων στατιστικών της χειρωνακτικής επιθεώρησης, βελτιώνει πολύ την αποδοτικότητα επιθεώρησης, και βελτιώνει την ποιότητα των προϊόντων και την ανταγωνιστικότητα των προϊόντων σωλήνων PVC.

Το αυτόματο σύστημα ανίχνευσης για τις ατέλειες επιφάνειας των σωλήνων PVC καλύπτει τις λειτουργίες της ανίχνευσης ατέλειας, του προσδιορισμού και του προσδιορισμού θέσης, και της μέτρησης μεγέθους, οι οποίες μπορούν να ικανοποιήσουν τις διαφορετικές ανάγκες της πραγματικής παραγωγής των σωλήνων PVC. Και το σύστημα μπορεί να εφαρμοστεί από την έλξη ένας-κρότου και να ρίξει τις αντίστοιχες ενότητες, οι οποίες μπορούν να επεκταθούν χωρίς επαγγελματίες. Συγχρόνως, τα στοιχεία ανίχνευσης μπορούν να σωθούν αυτόματα στα κοινά αρχεία σχήματος όπως το txt, να υπερέχουν, και CSV, το οποίο είναι καταλληλότερο για την επιχειρηματική ψηφιακή διαχείριση.

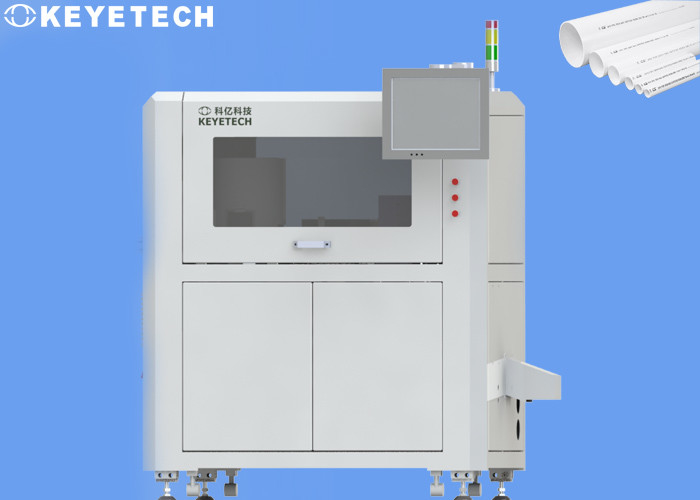

Επισκόπηση εξοπλισμού

- Η σε απευθείας σύνδεση ανίχνευση υψηλής ταχύτητας, βελτιώνει την αποδοτικότητα ανίχνευσης και η ακρίβεια, μειώνει το ανθρώπινο κόστος.

- Ακριβής προσδιορισμός καμερών υψηλός-εικονοκυττάρου ο βιομηχανικός, ο αριθμός καμερών είναι σχεδιασμένα, ακριβή 0.1mm, η ταχύτητα μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις ανίχνευσης.

- Συμβατό σύστημα με τις πολλαπλάσιες προδιαγραφές, εξοικονόμηση κόστους.

- Εκτελέστε τη σε απευθείας σύνδεση ανίχνευση και αποκλείστε για τις εκτός λειτουργίας ατέλειες δικράνων: μαύρα σημεία, διαφορά χρώματος, ακαθαρσίες, χάσματα, υπολείμματα υλικού, επικαλύψεις, φυσαλίδες, κοιλότητες αέρα, παραμόρφωση, πάχος, μεγέθη, κ.λπ.

Λεπτομέρειες επιθεώρησης

Ανιχνεύστε τις ατέλειες όπως οι γρατσουνιές, κοιλώματα, σημάδια νερού, και pockmarks στην επιφάνεια του σωλήνα: παραγωγή: σήμα συναγερμών, εικόνα ατέλειας, μέγεθος διαμέτρων και άλλες πληροφορίες τύπος ανίχνευσης: αυτόματος σε απευθείας σύνδεση έλεγχος, ταχύτητα 750mm/sec.

Οι γρατσουνιές στην επιφάνεια του σωλήνα μπορούν να ανιχνευθούν: ακρίβεια ανίχνευσης: 0.06mm ποσοστό ανίχνευσης: ≥99%
Κατώτατο όριο ατέλειας: Μπορεί να κριθεί από την αξία του μήκους γρατσουνιών, του πλάτους και της μέγιστης αξίας για τις ατέλειες του τύπου γρατσουνιών, ο συναγερμός μπορεί να είναι παραγωγή ανεξάρτητα.

Οι ρυτίδες επιφάνειας σωλήνων μπορούν να ανιχνευθούν: ακρίβεια ανίχνευσης: 10mm ποσοστό ανίχνευσης: ≥ 95%
Κατώτατο όριο ατέλειας: Μπορεί να κριθεί από την αξία του μήκους ρυτίδων, του πλάτους, της μέγιστης αξίας, του μήκους τμήματος, και του κατώτατου ορίου διαφοράς χρώματος για τις ατέλειες τύπων ρυτίδων, ο συναγερμός μπορεί να είναι παραγωγή ανεξάρτητα.

Τα κοιλώματα στην επιφάνεια του σωλήνα μπορούν να ανιχνευθούν: βάθος ≥ 0.5mm κοιλωμάτων ποσοστό ανίχνευσης: ≥ 95%
Κατώτατο όριο ατέλειας: Το κατώτατο όριο μπορεί να τεθεί και να κριθεί από τη διάμετρο και τον αριθμό κοιλωμάτων για τις ατέλειες τύπων κοιλωμάτων, ο συναγερμός μπορεί να είναι παραγωγή ανεξάρτητα.
