Αρχή επιθεώρησης

Η ασφάλεια φαρμάκων είναι πάντα ένα θέμα κλειδί ότι οι άνθρωποι δίνουν προσοχή. Η ποιοτική επιθεώρηση των φαρμάκων είναι μια σημαντική σύνδεση στον τομέα της παραγωγής φαρμάκων, η οποία παρέχει μια σημαντική εγγύηση για την ασφαλείς παραγωγή και τη χρήση των φαρμάκων. Η δοκιμή εμφάνισης των φαρμάκων είναι μια από τις σημαντικές συνδέσεις στη δοκιμή φαρμάκων. Λόγω της μεγάλης ζήτησής της και υψηλός - οι απαιτήσεις ποιοτικής εξέτασης, η τρέχουσα χειρωνακτική δοκιμή είναι πάντα αβέβαιες και στερούνται την ακρίβεια. Επομένως, η εφαρμογή της τεχνολογίας μηχανικής όρασης στην επιθεώρηση εμφάνισης των φαρμάκων μπορεί να υπερνικήσει πολλά μειονεκτήματα της χειρωνακτικής επιθεώρησης, να βελτιώσει την αποδοτικότητά της ακρίβειας και εργασίας, και να μειώσει επίσης το κόστος των επιχειρήσεων, το οποίο είναι η τάση ανάπτυξης της επιθεώρησης φαρμάκων στο μέλλον.

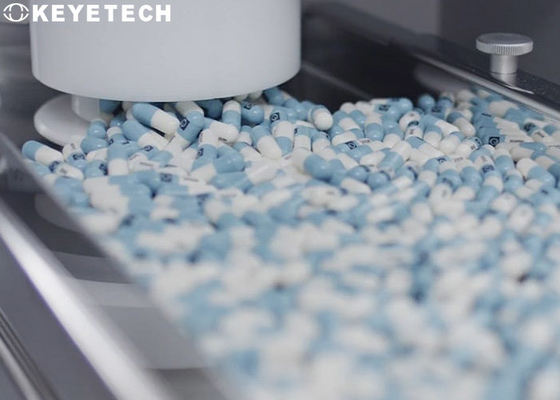

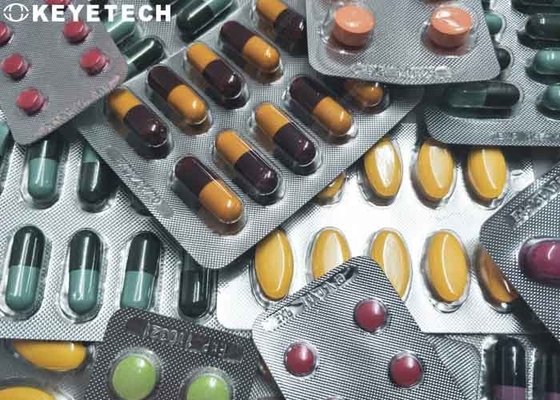

Στη βιομηχανία φαρμάκων, φύλλο αλουμινίου-συσκευασμένα τα αργίλιο κοχύλια καψών χρησιμοποιούνται ευρέως. Πολλά φάρμακα γεμίζουν αρχικά με φύλλο αλουμινίου-συσκευασμένες τις αργίλιο κάψες και δίνονται έπειτα στους ασθενείς, έτσι η ποιότητά τους συσχετίζεται άμεσα με την υγεία των ανθρώπων. Με τη συνεχή βελτίωση των εθνικών εξεταστικών προτύπων φαρμάκων και τον αυξανόμενο εξεταστικό όγκο των σκληρών καψών, η παραδοσιακή χειρωνακτική ελαφριά μέθοδος επιθεώρησης για την ποιοτική δοκιμή των καψών είναι δύσκολο να ικανοποιηθεί τις ανάγκες των κατασκευαστών καψών. Αυτή τη στιγμή, η χρήση της σχετικά ώριμης τεχνολογίας ανίχνευσης όρασης υπολογιστών για να αντικαταστήσει τη χειρωνακτική ελαφριά επιθεώρηση έχει τις μεγάλες εμπορικές προοπτικές. Σαν μέθοδο μη καταστρεπτικής και ανίχνευσης μη-επαφών, η μηχανική όραση μπορεί να βελτιώσει την αποδοτικότητα παραγωγής των καψών εξασφαλίζοντας τη γενική ποιότητα των καψών.

Λεπτομέρειες επιθεώρησης

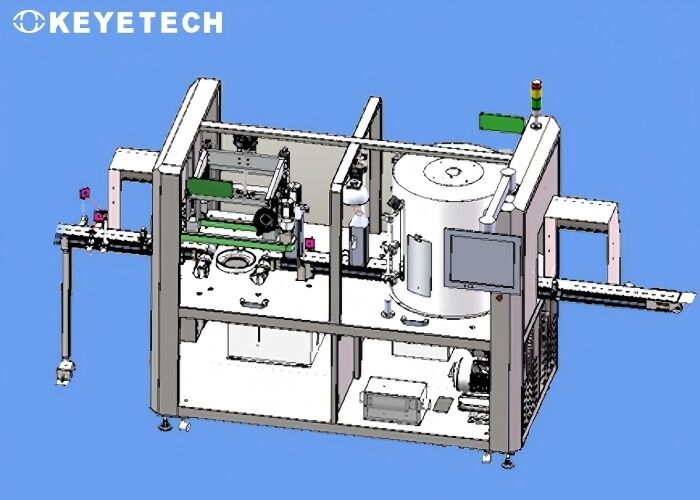

Το σύστημα χρησιμοποιεί το ταίριασμα σχεδίων και την αναγνώριση χρώματος για να καθορίσει εάν μια συσκευασία έχει το σωστούς αριθμό και τον τύπο ταμπλετών. Ελέγξτε τον αριθμό χαπιών στη συσκευασία και το χρώμα κάθε χαπιού, και εκδώστε έναν συναγερμό ή απορρίψτε τις αναρμόδιες συσκευασίες. Το σχέδιο της συσκευής αποκτήσεων εικόνας είναι το ακόλουθο:

Οι κάψες που εξετάζονται χύνονται στο λιμένα απαλοιφής. Όταν οι κάψες τοποθετούνται στην περιστροφική πλάκα από την είσοδο, η περιστροφική πλάκα είναι αρμόδια για να χωρίσει τις κάψες ένα προς ένα και την τοποθέτηση τους στην αυλάκωση καψών. Αυτή τη στιγμή, η αλυσίδα μεταφορέων είναι σε μια κατάσταση της συνεχούς περιστροφής. Δεδομένου ότι ο φωτοηλεκτρικός αισθητήρας θα ανιχνεύσει την περιστροφή της αλυσίδας μεταφορέων, η πηγή φωτός θα φωτίσει stroboscopically την κάψα όταν περνά μέσω της οριζόμενης θέσης μεταφορέων. Αυτή τη στιγμή, η βιομηχανική κάμερα θα αρχίσει επίσης να συλλαμβάνει την εικόνα καψών, να μεταφέρει τα συλλεχθε'ντα στοιχεία εικόνας στη μνήμη του PC, και να χρησιμοποιεί το σύστημα ανίχνευσης καψών που εγκαθίσταται στο PC για να καθορίσει τις ατέλειες της εικόνας καψών. Όταν το αποτέλεσμα κρίσης της κάψας είναι ελαττωματικό, παραγωγή ένα σήμα χτυπήματος αέρα, και η κάψα με το πρόβλημα θα οδηγηθεί στο αναρμόδιο παράθυρο αναμονής καψών, και οι κάψες που περνούν την επιθεώρηση θα εισαγάγουν το κατάλληλο παράθυρο αναμονής.

Παράμετροι συστημάτων

Το σχέδιο σχεδίου μας υιοθετεί τα πολυάριθμα σύνολα βιομηχανικών καμερών υψηλός-εικονοκυττάρου και υψηλής απόδοσης stroboscopic πηγών φωτός για να πραγματοποιήσει μια μεγάλη έκταση της οπτικής ανίχνευσης για τις ατέλειες εμφάνισης του σώματος μπουκαλιών. Ο εξοπλισμός μπορεί να πραγματοποιήσει τις ώρες 7*24 της λειτουργίας, και τα αναρμόδια προϊόντα μπορούν να απορριφθούν αυτόματα on-line.

Επεξεργασία αλγορίθμου

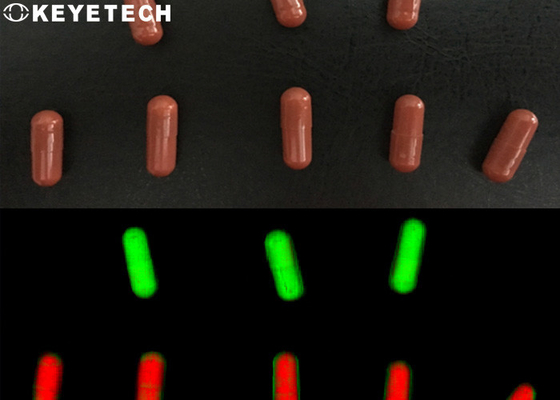

Σε ολόκληρη τη διαδικασία επεξεργασίας εικόνας, ο αισθητήρας εικόνας αισθητήρων CCD εικόνας χρησιμοποιείται για να λάβει την εικόνα πρώτα, και η εικόνα μετατρέπεται σε ένα ψηφιακό σήμα που μπορεί να αναγνωριστεί και τρέξιμο από τον υπολογιστή ή το μικροεπεξεργαστή, έτσι ώστε η εικόνα καψών μετατρέπεται σε μια ψηφιακή εικόνα μέσω του μετατροπέα A/D. Αφότου αποκτιέται η εικόνα, η κάψα προεπεξεργάζεται (φιλτράρισμα, αύξηση εικόνας, κ.λπ.), εξαγωγή χαρακτηριστικών γνωρισμάτων, ταξινόμηση και αναγνώριση της εικόνας καψών.

Για τις ανιχνευμένες αναρμόδιες κάψες, το σύστημα ανίχνευσης στέλνει ένα σήμα στο PLC αυτή τη στιγμή, δείχνοντας ότι οι χαλασμένες κάψες ανιχνεύονται, και ο ηλεκτρονόμος πρέπει να αφαιρεθεί για να βάλει τα αναρμόδια προϊόντα στη δεξαμενή αποβλήτων. Ανάλυση αλγορίθμου της ανίχνευσης καψών: Αφότου η μηχανή πλήρωσης γεμίζει την κάψα από, το σώμα και η κάψα ΚΑΠ καψών είναι σε καλή συμφωνία. Κατά τη διάρκεια της διαδικασίας ανίχνευσης, η κάψα μπορεί να βλαφθεί και ένδυση επιφάνειας λόγω των ανθρώπινων παραγόντων, της αποτυχίας μηχανών, της πίεσης σωρών και άλλων παραγόντων. Σύμφωνα με το βαθμό ζημίας και ένδυσης, το σύστημα πρέπει να αφαιρέσει εκείνες τις κάψες που είναι χαλασμένες ή φορημένος, και εκείνους χαλασμένους ή που φοριούνται κάψες που είναι λιγότερο χαλασμένες ή φορημένες αλλά αόρατος στο ανθρώπινο μάτι μπορεί να θεωρηθεί ως κατάλληλες κάψες για να μειώσει τη διαδικασία παραγωγής. απώλειες μέσα.
