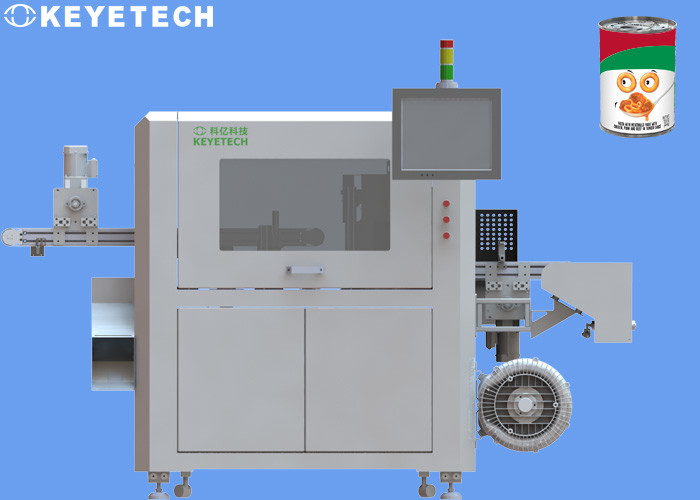

Μηχανή ποιοτικής επιθεώρησης δοχείων τροφίμων με την υλικοσα- δομή

Μηχανή ποιοτικής επιθεώρησης δοχείων τροφίμων με την υλικοσα- δομή

Τα βάζα τροφίμων πρέπει να επιθεωρηθούν πριν από την αποστολή για να εξασφαλίσουν ότι έχουν έναν κώδικα ημερομηνίας λήξης στο καπάκι, το κατάλληλο μαρκάρισμα στο σώμα βάζων και μια σφραγίδα ασφάλειας. Στο παρελθόν, η επιθεώρηση των δοχείων τροφίμων έγινε με το χέρι από τους ανθρώπους. Αυτό είναι ένα χρονοβόρο και ακριβό επιρρεπές σε ανθρώπινο λάθος διαδικασίας. Για να μειώσουν το κόστος της χειρωνακτικής επιθεώρησης και να αυξήσουν την αποδοτικότητα, τα συστήματα εικόνας KEYE έχουν αναπτύξει ένα όραμα-βασισμένο σύστημα αυτοματοποίησης συγκεκριμένα γιατί τα τρόφιμα μπορούν επιθεώρηση προϊόντων.

Επισκοπήσεις επιθεώρησης

Κατά τη διάρκεια της πραγματικής διαδικασίας επιθεώρησης, τα δοχεία τροφίμων που περιέχουν τα συγκεκριμένα προϊόντα μεταβιβάζονται στο σύστημα εικόνας μέσω μιας ζώνης μεταφορέων. Μόλις τα τρόφιμα μπορούν εισάγουν το σύστημα εικόνας, ο οπτικός αισθητήρας προκαλείται. Στη συνέχεια, οι κωδικοποιητές που τοποθετούνται στη ζώνη μεταφορέων αρχίζουν να ακολουθούν τη θέση των δοχείων τροφίμων έως ότου φθάνουν τα δοχεία σε μια βέλτιστη θέση στο σύστημα. Σε αυτό το γλυκό σημείο, οι πέντε κάμερες προκαλούνται για να συλλάβουν μια άποψη 360° έξω από το βάζο καθώς επίσης και μια εικόνα του καπακιού βάζων:

Λεπτομέρειες ανίχνευσης

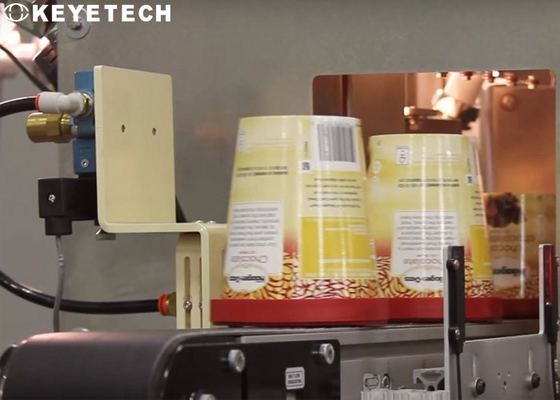

Τέσσερις κάμερες χρησιμοποιούνται για να συλλάβουν τις εικόνες των πλευρών των δοχείων τροφίμων καθώς κινούνται σε μια ζώνη μεταφορέων για να ανιχνεύσουν τις ελλείπουσες ετικέτες και τις σφραγίδες ασφάλειας. Μια άλλη κάμερα χρησιμοποιείται για να ανιχνεύσει εάν η κάλυψη τυπώνει έναν κώδικα ημερομηνίας σε την. Πέντε κάμερες χρησιμοποιήθηκαν στο σύστημα, οι οποίες εγκαταστάθηκαν στο X-$L*Y αεροπλάνο σε μια απόσταση 300mm από τα τρόφιμα μπορούν, και χρησιμοποιημένος για να συλλάβει τέσσερις εικόνες της πλευράς των τροφίμων μπορέστε. Κάθε κάμερα είναι εξοπλισμένη με την πόλωση των φίλτρων για να εξασφαλίσει ότι το φως που εκπέμπεται από το άσπρο LEDs δεν διαποτίζει imager στη κάμερα που αντιμετωπίζει άμεσα την.

Μια πέμπτη κάθετα τοποθετημένη κάμερα χρησιμοποιήθηκε για να συλλάβει τις εικόνες των κορυφών των βάζων τροφίμων. Ο φακός της κάμερας τοποθετείται με τη βοήθεια μιας μικρής περικοπής τρυπών σε ένα αδιαφανές άκαμπτο πλαστικό φύλλο για να παρέχει μια ανέξοδη εναλλακτική λύση στον προ-φωτισμό. Το φως από τα τέσσερα LEDs, που βρίσκεται στο αεροπλάνο x/y, απεικονίζεται από το πλαστικό πιάτο για να παρέχει τον ικανοποιητικό φωτισμό για την κορυφή του βάζου τροφίμων με έναν ομοιόμορφα διασκορπισμένο τρόπο. Μόλις προκληθεί το σύστημα, η κάμερα αρχίζει τα στοιχεία, μεταφέροντας αυτό το στοιχείο σε ένα PC, όπου το λογισμικό επιθεώρησης οράματος θα επεξεργαστεί τις πέντε εικόνες.

Λύσεις

Στην πραγματική διαδικασία επιθεώρησης, το τμήμα λογισμικού υπολογίζει ότι η θέση των τροφίμων μπορεί στη ζώνη μεταφορέων, προκαλεί τη κάμερα για να συλλάβει μια εικόνα των τροφίμων μπορεί, και κατά προσέγγιση υπολογίζει εάν ελαττωματικά τρόφιμα μπορούν πρόκειται να βρούν. Εάν ελαττωματικά τρόφιμα μπορούν πρόκειται να βρούν, ένα αεροκίνητο σύστημα απόρριψης ενεργοποιείται για να αφαιρέσει τα ελαττωματικά τρόφιμα μπορεί από τη γραμμή επιθεώρησης.

Μετά από το σύστημα εικόνας το λογισμικό έχει επιθεωρήσει εάν τρόφιμα μπορούν έχουν έναν κώδικα ημερομηνίας, ετικέτα, ή η σφραγίδα ασφάλειας, τα αποτελέσματα από αυτές τις τρεις διαδικασίες επιθεώρησης καταγράφεται από ένα άλλο συστατικό του λογισμικού συστημάτων. Εάν ένα από τα τρία στοιχεία επιθεώρησης λείπει, το λογισμικό συστημάτων χρησιμοποιεί τα στοιχεία από τον ελαφρύ αισθητήρα αντανάκλασης και ο κωδικοποιητής για να καθορίσει πότε το πνευματικό ακροφύσιο Α πρέπει να προκληθεί για να απορρίψει τα αποτυχημένα τρόφιμα μπορεί από το μεταφορέα αφότου αφήνει την οπτική περιοχή επιθεώρησης.

Εάν το σύστημα εικόνας προκαλείται και το λογισμικό αποτυγχάνει να βρεί οποιοδήποτε προϊόν στην εικόνα που συλλαμβάνεται από τη κάμερα, το σύστημα θα κινήσει αυτόματα μια διαδικασία απορριμάτων, κρίνοντας ένα μη συμμορφούμενο προϊόν ανιχνευμένο. Για να εξασφαλίσει ότι κανένα λανθασμένο προϊόν δεν στέλνεται στον πελάτη, το σύστημα χρησιμοποιεί έναν δεύτερο φωτοηλεκτρικό αντανακλαστικό αισθητήρα. Εάν τρόφιμα μπορούν καθορισμένος από το σύστημα εικόνας που απορρίπτεται συνεχίζονται στο μεταφορέα
Μεταβιβάζοντας προς τα κάτω, αυτός ο φωτοηλεκτρικός αισθητήρας αντανάκλασης θα προκληθεί. Σε αυτό το σημείο, το σύστημα θα προειδοποιήσει το χειριστή στην ανάγκη για την ανθρώπινη επέμβαση να απομακρυθεί το μη συμμορφούμενο προϊόν από τη γραμμή.

Χαρακτηριστικά γνωρίσματα του συστήματος

Κατεργασία της διαδικασίας
