Σύστημα επιθεώρησης μπουκαλιών και ετικετών για τις εμφιαλώνοντας γραμμές ποτών τροφίμων

Σύστημα επιθεώρησης μπουκαλιών και ετικετών για τις εμφιαλώνοντας γραμμές Food&Beverage

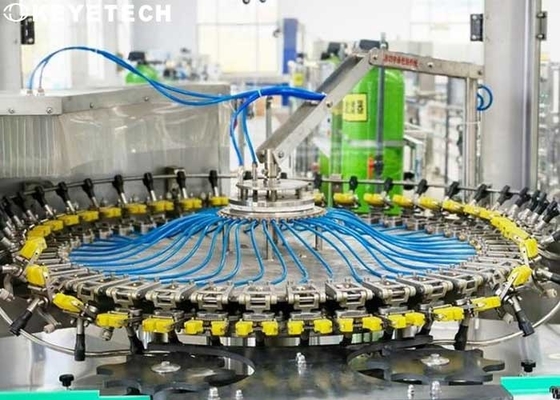

Αυτή τη στιγμή, η γενική γεμίζοντας γραμμή παραγωγής ποτών της PET αποτελείται από μια σειρά εξοπλισμού παραγωγής και αντίστοιχων διαδικασιών παραγωγής όπως οι μηχανές σχηματοποίησης χτυπήματος, οι μηχανές πλήρωσης, οι μηχανές κωδικοποίησης, οι μηχανές μαρκαρίσματος, οι μηχανές συσκευασίας περίπτωσης, και palletizing οι μηχανές. Σε πολλούς κατασκευαστές, ο μεγάλος αριθμός Α εργαζομένων θα κανονιστεί για να επιθεωρήσει τα προϊόντα στις συνδέσεις προσχηματισμών, πλήρωσης, μαρκαρίσματος μανικιών, συσκευασίας και άλλου. Με τις αυξανόμενες τιμές εργασίας, οι κατασκευαστές έχουν προκαλέσει πολλή πίεση στα κόστη εργασίας. Επομένως, η χρήση των μηχανών για να αντικαταστήσει τη χειρωνακτική ποιοτική επιθεώρηση των προϊόντων έχει γίνει μια επείγουσα ανάγκη για τους κατασκευαστές.

Διαμορφώσεις εξοπλισμού

Έχει γίνει μια επείγουσα ανάγκη για τους κατασκευαστές να χρησιμοποιήσουν τις μηχανές για να αντικαταστήσουν τη χειρωνακτική ποιοτική επιθεώρηση των προϊόντων. KEYE, ως γνωστή επιχείρηση έρευνας και ανάπτυξης εξοπλισμού επιθεώρησης μηχανικής όρασης στην Κίνα, έχει την πλούσια εμπειρία στην παροχή των λύσεων επιθεώρησης μηχανικής όρασης για όλες τις κοινωνικές τάξεις. Αυτή τη στιγμή ήταν σε θέση να παρέχει μια πλήρη λύση επιθεώρησης ολόκληρος-γραμμών για να αντικαταστήσει τη χειρωνακτική εργασία επιθεώρησης προϊόντων κάθε διαδικασίας.

Ολόκληρη αρχή επιθεώρησης

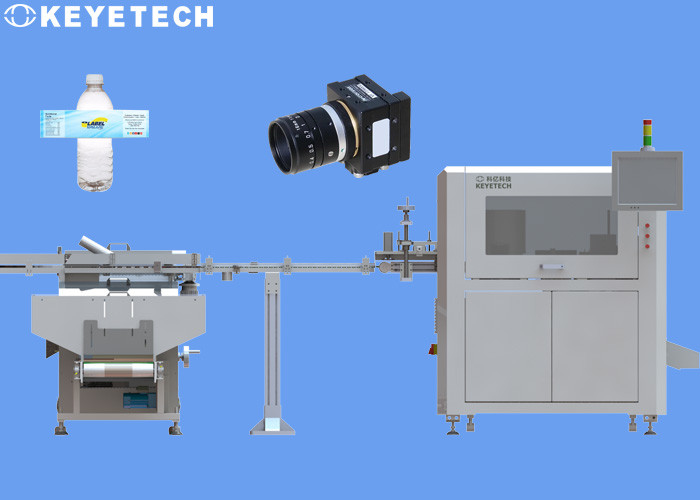

Όπως φαίνεται στον αριθμό κατωτέρω, ο εξοπλισμός επιθεώρησης προσχηματισμών τοποθετείται πριν από τη μηχανή σχηματοποίησης χτυπήματος στις πλήρεις διάφορες επιθεωρήσεις ατέλειας του προσχηματισμού, ο εξοπλισμός επιθεώρησης πλήρων μπουκαλιών τοποθετείται μετά από τη μηχανή πλήρωσης για να ολοκληρώσει την επιθεώρηση ατέλειας της κωδικοποίησης επιπέδων κάλυψης υγρής, και τον εξοπλισμό επιθεώρησης ετικετών μετά από να τοποθετηθεί στο μανίκι που ονομάζει/μηχανή μαρκαρίσματος, η ετικέτα μπορεί να ελεγχθεί με έναν ολικό τρόπο, και ο εξοπλισμός επιθεώρησης συσκευασίας τοποθετείται μετά από τη συσκευασία για να ελέγξει την ακεραιότητα συσκευασίας πριν από palletizing.

Επιθεώρηση προσχηματισμών

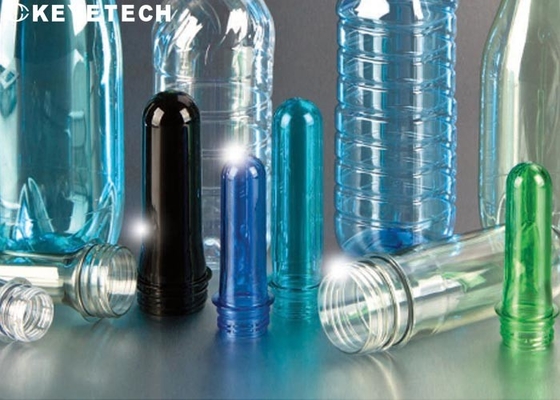

Οι ατέλειες του προσχηματισμού εμφανίζονται συνήθως στο στόμα, τον ώμο και το κατώτατο σημείο. Η μηχανή επιθεώρησης προσχηματισμών που προωθείται από Shenzhen Yingtaide υιοθετεί τις πολλαπλάσιες υψηλής ευκρίνειας κάμερες CCD, οι οποίες μπορούν να ανιχνεύσουν τις διάφορες ατέλειες στο στόμα, τον ώμο και το κατώτατο σημείο του προσχηματισμού. Περιεκτική επιθεώρηση. Μεταξύ τους, η τοποθέτηση μιας κάμερας επάνω από το στόμα για να συλλέξει τη στοματική εικόνα μπορεί να ελέγξει τη στοματική λάμψη μπουκαλιών, το στοματικό χάσμα μπουκαλιών, τα στοματικά μαύρα σημεία και άλλες ατέλειες.

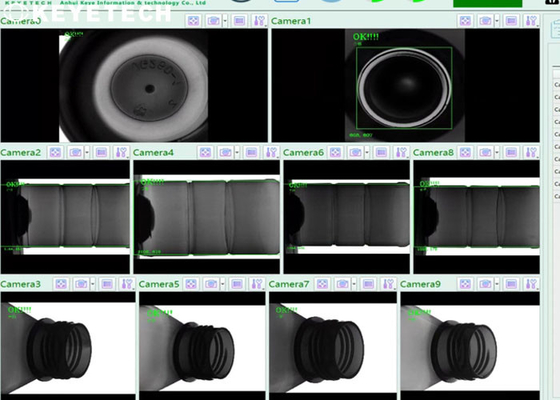

Μια κάμερα τοποθετείται επάνω από το στόμα για να συλλάβει τις εικόνες του εσωτερικού τοίχου του στόματος για να ελέγξει τα μαύρα σημεία, το ρύπο και άλλες ατέλειες στον τοίχο μπουκαλιών, και 3 κάμερες τοποθετούνται στην πλευρά του στόματος βιδών σε διαστήματα 120 βαθμών για τα διάφορα μεγέθη, τα μαύρα σημεία, και τις περιοχές ώμων μπουκαλιών. Μια επιθεώρηση 360 βαθμού χωρίς τυφλά σημεία πραγματοποιείται για τις παχιά συρραφές, τα σαλιάσματα, και τα βήματα. Μια κάμερα τοποθετείται επάνω από το στόμα για να συλλάβει την εικόνα του κατώτατου σημείου του εμβρύου μπουκαλιών για να ελέγξει για τις ατέλειες όπως τα μαύρα σημεία και τα φτωχά ακροφύσια. Το σχηματικό διάγραμμα είναι το ακόλουθο:

Επιθεώρηση μπουκαλιών

Το σύστημα επιθεώρησης KEYE μπορεί να ανιχνεύσει τις ατέλειες όπως το δαχτυλίδι της PET υγρής απόκλισης επιπέδων, σπασμένων δαχτυλιδιών ασφάλειας, να λείψει, η σπασμένη γέφυρα, η υψηλή κάλυψη, η στριμμένη κάλυψη, η μικτή κάλυψη, κανένας κώδικας, παραμόρφωση κώδικα, ελλείπον μέρος κώδικα, κ.λπ.

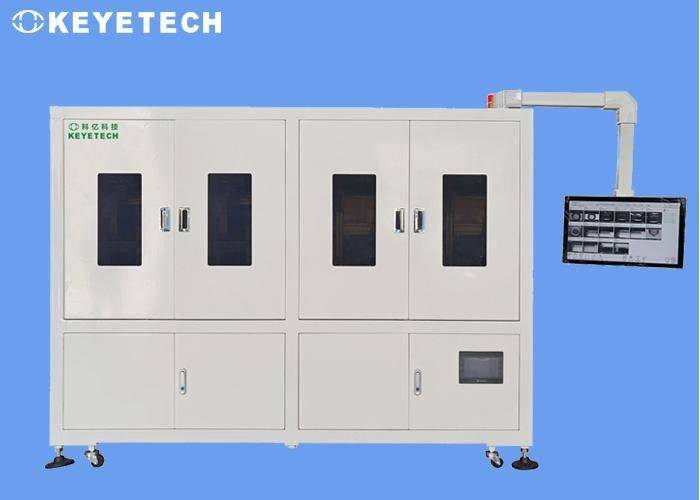

Αυτή η μηχανή επιθεώρησης είναι εξοπλισμένη με 4 σύνολα υψηλής ευκρίνειας καμερών ανίχνευσης περιοχής CCD. Ο σταθμός επιθεώρησης επιπέδων κάλυψης υγρός αποτελείται από 3 υψηλής ευκρίνειας κάμερες ανίχνευσης περιοχής CCD, πηγές φωτός 6 οδηγήσεων, 1 σύνολο συστήματος επεξεργασίας εικόνας, και 1 σύνολο συστήματος ελέγχου σημάτων. , 1 σύνολο συστήματος απόρριψης, 3 κάμερες σειράς επιφάνειας τοποθετείται σε 120 διαστήματα βαθμού, και η μη-τυφλή ανίχνευση ζώνης 360 βαθμού εκτελείται στα καλύμματα. Κάθε κάμερα είναι εξοπλισμένη με τις πηγές φωτός δύο οδηγήσεων, οι οποίες φωτίζουν τα καλύμματα μπουκαλιών από το μέτωπο και την πλάτη αντίστοιχα. Ανιχνεύει κυρίως τις ατέλειες δαχτυλίδι όπως σπασμένων δαχτυλιδιών, να λείψει ασφάλειας της PET, διαφορετική κάλυψη, μικτή κάλυψη, κ.λπ. Το πίσω φως ανιχνεύει κυρίως τις ατέλειες όπως η υψηλή κάλυψη, η στριμμένη κάλυψη και η σπασμένη γέφυρα.

Η κάθετος καμερών στη ζώνη μεταφορέων ανιχνεύει το υγρό επίπεδο συγχρόνως. Με τη χρησιμοποίηση του συνδυασμού μπροστινού φωτός και backlight, ο αφρός μπορεί να αντισταθμιστεί αποτελεσματικά, και η υγρή ακρίβεια ανίχνευσης επιπέδων του ποτού που περιέχει τον αφρό μπορεί να βελτιωθεί πολύ. Ο σταθμός επιθεώρησης κωδικοποίησης χρησιμοποιεί μια μεγάλη CCD κάμερα και πηγή φωτός των οδηγήσεων για την ανίχνευση κωδικοποίησης. Εκτός από την ανίχνευση των συμβατικών ατελειών κωδικοποίησης, μπορεί επίσης ακριβώς να προσδιορίσει την κωδικοποίηση για να αποφύγει τα λάθη κώδικα. Το σχηματικό διάγραμμα είναι το ακόλουθο:
