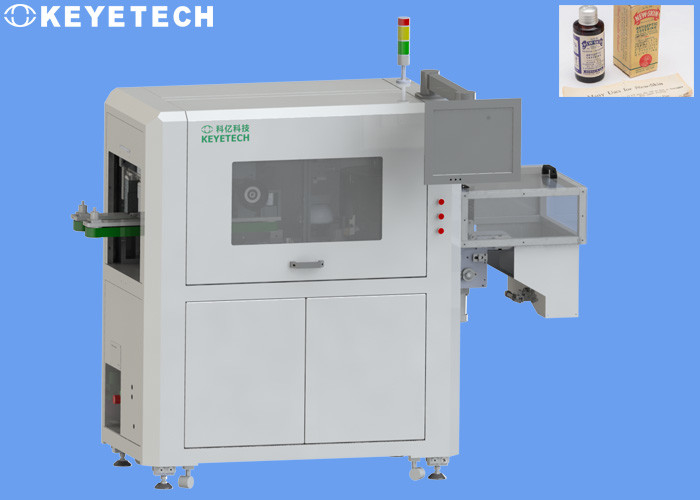

Οπτική μηχανή επιθεώρησης για τη βιομηχανία υγειονομικής περίθαλψης συσκευασίας ιατρικής

Τα πλεονεκτήματά μας

Υπόβαθρο αγοράς

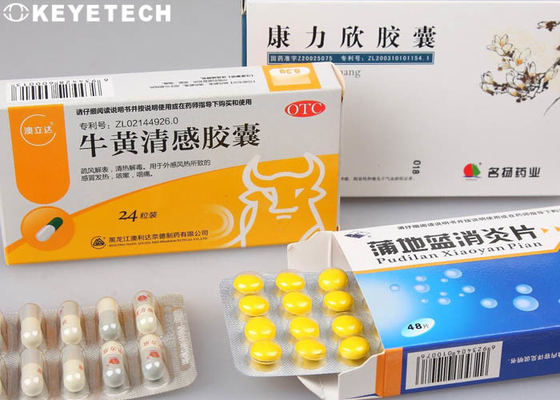

Για να εξαλείψουν τα λάθη φαρμακευτικής συσκευασίας, οι κατασκευαστές φαρμακευτικών προϊόντων πρέπει να εξασφαλίσουν ότι κάθε φιαλίδιο συσκευάζεται στη σωστούς δόση και τον τύπο, και ότι τα ακατέργαστα φιαλίδια σφραγίζονται κατάλληλα. Ακόμα κι αν αυτό το βήμα ολοκληρώνεται, το τελικό φιαλίδιο που περιέχει το φάρμακο πρέπει να τοποθετηθεί στο σωστό πεδίο μαζί με το σχετικό ένθετο φαρμάκων.

Για να ολοκληρώσουν αυτόν τον στόχο, οι φαρμακευτικοί κατασκευαστές χρησιμοποιούν συνήθως cartoner τον εξοπλισμό. Η κονσερβοποιώντας μηχανή χρησιμοποιείται για να τοποθετήσει τα φιαλίδια που περιέχουν τα φάρμακα στα πεδία συσκευασίας, μαζί με τις σωστές οδηγίες ιατρικής στα πεδία συσκευασίας. Πρίν ολοκληρώνει αυτήν την υποχρέωση, ελέγξτε ότι το σωστό πεδίο και τα σωστά ένθετα φαρμάκων έχουν τοποθετηθεί στη μηχανή συσκευασίας, και εκτελέστε έπειτα τη λειτουργία της τοποθέτησης των φιαλιδίων και των ενθέτων στα χαρτοκιβώτια. Σε αυτό το στάδιο, η μηχανή πρέπει επίσης να ελέγξει ότι το φιαλίδιο και οι οδηγίες είναι παρόντα προτού να σφραγιστεί το κιβώτιο για την τελική ναυτιλία.

Λεπτομέρειες επιθεώρησης

1.vials μεταβιβάζονται κατά μήκος της ζώνης μεταφορέων και εισάγουν cartoner με μια ταχύτητα 100/min. Το συσκευάζοντας πεδίο που τοποθετείται οριζόντια ανοίγει αυτόματα από ο μηχανισμός αναρρόφησης, και είναι imaged από το συγκεντρωμένο σύστημα εικόνας. Χρησιμοποιώντας το λογισμικό οράματος KVIS, ο κώδικας φαρμάκων στον τομέα του ενδιαφέροντος στο συσκευάζοντας κιβώτιο καθορίζεται, και έπειτα οι πληροφορίες διαβιβάζονται στο PLC μέσω της διεπαφής της κάμερας. Στο PLC, ο πραγματικός φωτογραφισμένος κώδικας φαρμάκων συγκρίνεται με το γνωστό σωστό κώδικα, και καθορίζεται εάν το βήμα ανίχνευσης είναι κατάλληλο.

2, χρησιμοποιώντας μια δεύτερη κάμερα, ο κώδικας φαρμάκων στο ένθετο φαρμάκων συλλαμβάνονται, αυτές οι πληροφορίες μεταφέρονται επίσης στο PLC μέσω της διεπαφής. Μετά από να ολοκληρώσουν αυτό το βήμα της επιθεώρησης, τα φιαλίδια επιλέγονται από το μεταφορέα χρησιμοποιώντας έναν μηχανικό έκκεντρο-βασισμένο στο μηχανισμό και τοποθετούνται στο πεδίο μαζί με τις οδηγίες.

3.After το φιαλίδιο τοποθετείται στο πεδίο, το πεδίο πηγαίνει έπειτα σε ένα δεύτερο σημείο ελέγχου να ελέγξει ότι το φιαλίδιο και οι οδηγίες είναι παρόντα. Στο δεύτερο σημείο ελέγχου, η κάμερα τοποθετείται πέρα από το ανοικτό πεδίο. Η εικόνα συλλοίδα δεδομένων από τη κάμερα διαβιβάζεται έπειτα στον οικοδεσπότη υπολογιστή, όπου το λογισμικό μηχανικής όρασης καθορίζει εάν το φιαλίδιο και οι οδηγίες είναι παρόντα. Κατόπιν, τα αποτελέσματα αυτής της ανάλυσης μεταφέρονται από τη κάμερα στο PLC και πάλι έναντι του γνωστού περάσματος/αποτύχετε τα κριτήρια.

Τα πακέτα μεταβιβάζονται κατά μήκος μιας ζώνης μεταφορέων, κατά τη διάρκεια της οποίας ο κώδικας φαρμάκων του πακέτου, οι οδηγίες, και οι πληροφορίες για εάν το πακέτο και οι οδηγίες συσκευάζονται σωστά μπορούν έπειτα να συνδεθούν με κάθε πακέτο. Κατόπιν, το PLC χρησιμοποιείται για να οδηγήσει τον κύλινδρο αέρα για να εκδιώξει τα κατάλληλα συσκευάζοντας κιβώτια από τη ζώνη μεταφορέων, και να στείλει συγχρόνως τα αναρμόδια συσκευάζοντας κιβώτια στο σταθμό ανακύκλωσης.

4.KEYE το οπτικό σύστημα επιθεώρησης μπορεί να ικανοποιήσει τις ανάγκες των διαφορετικών πτυχών, και καλύπτει επίσης τις διαφορετικές απαιτήσεις πελατών για την ποιοτική επιθεώρηση ταμπλετών. Αποτελείται από τη σχηματοποίηση συμπίεσης PVC και αποτελείται από 4 κομμάτια του πίνακα ιατρικής. Κατά δοκιμή, 4 την πίνακες πρέπει να εξεταστούν συγχρόνως, και οι 4 πίνακες πρέπει να διαιρεθούν σε δύο αριστερούς πίνακες και δύο σωστούς πίνακες. Μετά από να προκαλέσει την απόκτηση φάσης, το αποτέλεσμα ανίχνευσης θα επιδειχθεί στην οθόνη αφής. Το σύστημα θα σώσει τα αποτελέσματα ανίχνευσης 31 πινάκων φαρμάκων, και θα τα στείλει έπειτα στο PLC μαζί, και θα ελέγξει έπειτα τον κύλινδρο για να είναι αρμόδιο για την απόρριψη των κακών πινάκων.

Βασική τεχνολογία

Η επιχείρησή μας επιλέγει το πιό πρόσφατο οπτικό σύστημα επιθεώρησης KVIS, η πλατφόρμα περιλαμβάνει 5 σημαντικές ενότητες, ευφυής εκμάθηση, γεωμετρική μέτρηση, ανίχνευση συνδετήρων, ανίχνευση προσδιορισμού θέσης, αλγόριθμος ανίχνευσης. Η ενότητα αλγορίθμου ανίχνευσης περιλαμβάνει 15 βασικά εργαλεία: κατηγορία ανίχνευσης ακρών, μέτρηση στίγματος, μέτρηση μεγέθους, ταίριασμα μορφής, μέτρηση πισσών, μέτρηση χρώματος, μέτρηση περιοχής, μέτρηση φωτεινότητας, κ.λπ.

Τα προϊόντα έχουν τα προφανή πλεονεκτήματα στους τομείς της ανίχνευσης λεκέδων, της γεωμετρικής μέτρησης, της αναγνώρισης χρώματος, της ευφυούς καθοδήγησης και του προσδιορισμού θέσης, και των ατελειών μορφής) ως λύση. Τα συστήματα εικόνας σειράς EMVP στηρίζονται στις προηγμένες ικανότητες οράματός τους και την ανώτερη διάρκειά τους για να βοηθήσουν τους κατασκευαστές να αυξήσουν παγκοσμίως την παραγωγικότητα, να εξασφαλίσουν ποιότητα των προϊόντων και να μειώσουν τις δαπάνες παραγωγής. Αυτό το σύστημα είναι ένα από τα λίγα συστήματα εικόνας στην αγορά που μπορεί να παρέχει τα βιομηχανία-ισόπεδα λειτουργικά πρότυπα.
