Ποιότητα επιφάνειας επιτροπής που ελέγχει τη μηχανή με το πλήρες αυτόματο σύστημα επιθεώρησης

Ποιότητα επιφάνειας επιτροπής που ελέγχει τη μηχανή με το πλήρες αυτόματο σύστημα επιθεώρησης

Τεχνικά πρότυπα:

Επισκόπηση συστημάτων
Η ποιότητα επιφάνειας του φύλλου είναι ένας από τους σημαντικούς δείκτες της ποιότητας των προϊόντων, και είναι επίσης μια έκφραση πολλών ατελειών προϊόντων. Η ανάγκη και η σημασία της ανίχνευσής της είναι αυτονόητες. Οι ατέλειες επιφάνειας έχουν πολλές εκδηλώσεις και σύνθετες πηγές. Η τεχνολογία ανίχνευσης και προσδιορισμού είναι η βασική τεχνολογία για την ανίχνευση ατέλειας επιφάνειας. Οι εκδηλώσεις της περιλαμβάνουν τρεις τύπους ατελειών, ατελειών γραμμών και ατελειών επιφάνειας, όπως η διάβρωση (κοιλώματα), το ξεφλούδισμα, οι ρωγμές, οι συνυπολογισμοί, η έλλειψη κρέατος, τα πιέζοντας αντικείμενα, η οξείδωση, οι όξινοι λεκέδες, οι λεκέδες νερού, οι λεκέδες, οι γρατσουνιές, τα κύματα, τα είδη κ.λπ. προέρχεται από τις πρώτες ύλες, τη διαδικασία παραγωγής, τη μεταφορά και την αποθήκευση.

Αυτό το σύστημα μπορεί να ανιχνεύσει τις ατέλειες επιφάνειας του πιάτου, και να χαρακτηρίσει την περιοχή πέρα-ορίου και την περιοχή ατέλειας στο πιάτο. Είναι μια επιτυχής εφαρμογή της τεχνολογίας εικόνας στον τομέα της επιθεώρησης πιάτων μετάλλων και αμέταλλων.

Αρχή επιθεώρησης
Η μέθοδος επιθεώρησης μηχανικής όρασης τεχνολογίας KEYE είναι να επιλεχτεί μια ενιαία ή πολλαπλάσια βιομηχανική μέθοδος ανίχνευσης καμερών γραμμών για να λάβει τις εικόνες, και να εκτελέσει τη γρήγορη επεξεργασία αλγορίθμου στις εικόνες για να ανιχνεύσει ακριβώς τις ατέλειες και να τους προσδιορίσει και να ταξινομήσει, επιτυγχάνοντας την ακριβή μέτρηση μήκους και πλάτους (οπτική μέθοδος εικόνας). ), και τελικά επιδειγμένος με έναν κατάλληλο τρόπο.

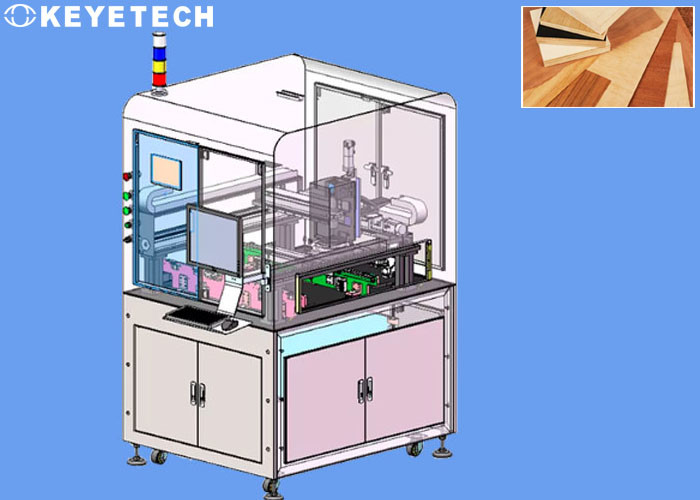

Τμήματα συστημάτων
Το σύστημα ανίχνευσης αποτελείται από μια γραμμή ανίχνευσης για τη φόρτωση πιάτων και την εκφόρτωση και τον έλεγχο κινήσεων, ένα σύστημα αποκτήσεων εικόνας, ένα στοιχείο - σύστημα επεξεργασίας και μια λειτουργούσα κονσόλα. Το σύστημα αποκτήσεων εικόνας αποτελείται από μια κάμερα (συμπεριλαμβανομένου ενός φακού), μια πηγή φωτός, ένα μοντάρισμα - υποστήριγμα, ένα σύστημα κινήσεων, και έναν μηχανισμό μέτρησης μετατοπίσεων πιάτων. Η μετατόπιση πιάτων που μετρά το μηχανισμό μετρά ακριβώς τη μετατόπιση του πιάτου σε πραγματικό - χρόνος, που παρέχει τη βάση για τη κάμερα για να υποστηρίξει τις εικόνες και τον προσδιορισμό θέσης εικόνας.

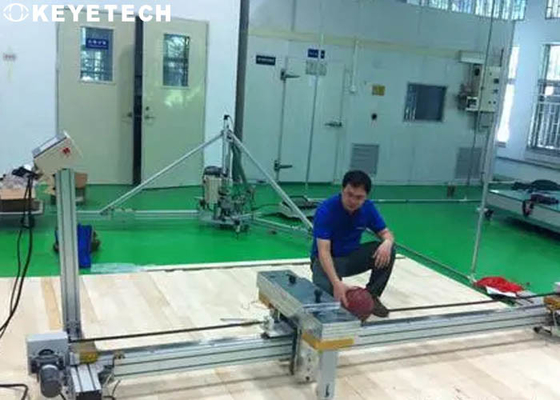

Γραμμή και σχεδιάγραμμα μεταφορέων

• Το σύστημα επιθεώρησης πιάτων αποτελείται κυρίως από τρεις λειτουργικούς εξοπλισμούς: το επιτραπέζιο τμήμα κυλίνδρων σίτισης, το τμήμα ανίχνευσης και το αποσυνδέοντας επιτραπέζιο τμήμα κυλίνδρων.
• Το τμήμα κυλίνδρων σίτισης προσαρμόζεται ευρέως στα διάφορα εισερχόμενα υλικά, και η εισερχόμενη μέθοδος μπορεί να βασιστεί στις υπάρχουσες μεθόδους που υιοθετούνται από το χρήστη εξοπλισμού
• Το τμήμα ανίχνευσης αποτελείται κυρίως από το σώμα πλαισίων, τον επιτραπέζιο ενισχυτικό εξοπλισμό κυλίνδρων, τον κυμαινόμενο αισθητήρα, τη γραμμική μηχανή, τη συνέλευση κίνησης ολισθαινόντων ρυθμιστών, τη βιομηχανική κάμερα, τα τμήματα πηγής φωτός, τα προστατευτικά συστατικά, κ.λπ.
• Το τμήμα ανίχνευσης ολοκληρώνει κεντρικά την ανίχνευση μήκους, την ανίχνευση πλάτους, την ανίχνευση πάχους, και την ανίχνευση ατέλειας των ανώτερων και χαμηλότερων επιφανειών του πιάτου τιτανίου που εξετάζεται (συμπεριλαμβανομένων των κοιλωμάτων, της έλλειψης κρέατος, των αεροφυσαλίδων, της αποφλοίωσης, των ρωγμών, κ.λπ.).

Σύστημα λογισμικού
Το σύστημα λογισμικού περιλαμβάνει τα υποσυστήματα όπως η διεπαφή, η παρακολούθηση συστημάτων, ο έλεγχος ανίχνευσης, στοιχεία - επεξεργασία, αποθήκευση και ανάκτηση. Μετά από να εισαγάγει ή να επιλέξει το μήκος, το πλάτος, το πάχος και άλλα στοιχεία του πιάτου που επιθεωρείται μέσω της διεπαφής, το σύστημα υπολογίζει αυτόματα και αποτελέσματα τις παραμέτρους ελέγχου κινήσεων. Μετά από να αρχίσει την επιθεώρηση, το σύστημα ολοκληρώνει αυτόματα την ολόκληρη διαδικασία επιθεώρησης του ελέγχου κινήσεων πιάτων, της επιθεώρησης πάχους, της απόκτησης εικόνας, και των στοιχείων - επεξεργασία.

Το μέρος ελέγχου συστημάτων πραγματοποιεί την αυτοεπιθεώρηση συστημάτων και το σε πραγματικό χρόνο έλεγχο της θέσης εργασίας κάθε εξοπλισμού. Τα στοιχεία - το μέρος επεξεργασίας περιλαμβάνει τον υπολογισμό θέσης των σημείων μέτρησης πάχους, της εικόνας συνδετικός, του υπολογισμού του μήκους και του πλάτους (βασισμένων στην πλήρη εικόνα του συνδεμένου φύλλου), της εύρεσης ατέλειας επιφάνειας και των αλγορίθμων ταξινόμησης, κ.λπ.
