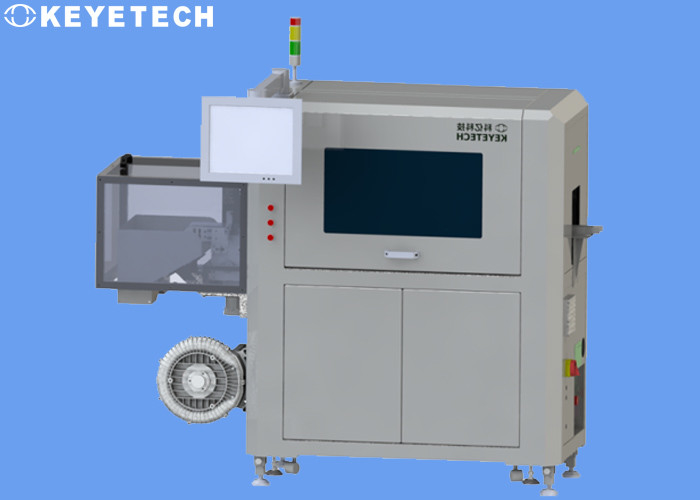

Σε μη απευθείας σύνδεση μηχανή επιθεώρησης μπουκαλιών οπτική με την αυτόματη απόρριψη & το μετρώντας σύστημα

Σε μη απευθείας σύνδεση μηχανή επιθεώρησης μπουκαλιών οπτική με την αυτόματη απόρριψη & το μετρώντας σύστημα

Αρχή επιθεώρησης

Η λύση χρησιμοποιεί 8 σύνολα υψηλής ευκρίνειας βιομηχανικών καμερών και υψηλής απόδοσης πηγών φωτός στροβοσκόπιων για να διευθύνει την ολική οπτική επιθεώρηση για τις ατέλειες εμφάνισης των προϊόντων μπουκαλιών. Η ταχύτητα επιθεώρησης είναι 120 κομμάτια ανά λεπτό. Τα αναρμόδια προϊόντα μπορούν να απομακρυθούν αυτόματα on-line.

Ολόκληρο το σύνολο εξοπλισμού δοκιμής περιλαμβάνει τα μηχανικά μέρη, το οπτικά ηλεκτρονικά υλικό και το λογισμικό συστημάτων δοκιμής. Η είσοδος και η έξοδος της μηχανής δοκιμής μπορούν να ενσωματωθούν με στην επιτόπια γραμμή μεταφορέων του πελάτη, και μπορούν να συνδεθούν με τον προς τα πάνω και προς τα κάτω εξοπλισμό παραγωγής (όπως οι ελεγκτές διαρροών, οι πρέσες και άλλος εξοπλισμός, κ.λπ.).

Σημειώσεις επιθεώρησης:

Τα μαύροι σημεία, οι λεκέδες, η τρίχα, και οι ακαθαρσίες (διαφορετικά χρώματα) θα αναλυθούν και θα υποβληθούν σε επεξεργασία σύμφωνα με το μαύρο δείκτη ανίχνευσης σημείων. Η διαφορά μεταξύ της γκρίζας αξίας αυτού του στοιχείου πρέπει να είναι μεγαλύτερη από 15, τα οποία μπορούν να ανιχνευθούν αποτελεσματικά. Εάν το δείγμα έχει τους διαφανείς λεκέδες πετρελαίου ή τα light-colored μαύρα σημεία, και η γκρίζα αξία διαφοράς αντίθεσης αξίας είναι χαμηλή (λιγότερο από 15), η επίδραση ανίχνευσης δεν μπορεί να επιτευχθεί.

Εάν η δομή προϊόντων είναι ειδική, στην πραγματική εφαρμογή επιθεώρησης, θα υπάρξει μια ορισμένη τυφλή περιοχή ανίχνευσης στο δομικό επικαλύπτοντας τομέα της απεικόνισης φακών αεροπλάνων (όπως η περιοχή κάτω από το νήμα και το ανυψωτικό δαχτυλίδι, η περιοχή γωνίας μεταξύ των βημάτων του σώματος μπουκαλιών, κ.λπ.), και η απόκτηση εικόνας δεν μπορεί να φθάσει σε αυτήν την τυφλή περιοχή. , έτσι δεν μπορεί να ανιχνευθεί αποτελεσματικά.

Εφαρμογή της κάμερας

• Για την ανίχνευση στοματικών αεροπλάνων μπουκαλιών, ένα σύνολο βιομηχανικών καμερών εγκαθίσταται επάνω από το στόμα μπουκαλιών, και με τη χρήση της οπτικής πηγής φωτός, η εικόνα στοματικών αεροπλάνων μπουκαλιών συλλέγεται για την επεξεργασία.
• Για την επιθεώρηση του εσωτερικού τοίχου του στόματος μπουκαλιών, ένα σύνολο βιομηχανικών καμερών είναι εγκατεστημένο επάνω από το στόμα μπουκαλιών, εξοπλισμένο με έναν φακό μέσα στο δαχτυλίδι, και που χρησιμοποιείται από κοινού με τη χρήση των οπτικών πηγών φωτός, για να συλλέξει τις εικόνες του εσωτερικού τοίχου του στόματος μπουκαλιών για την επεξεργασία.

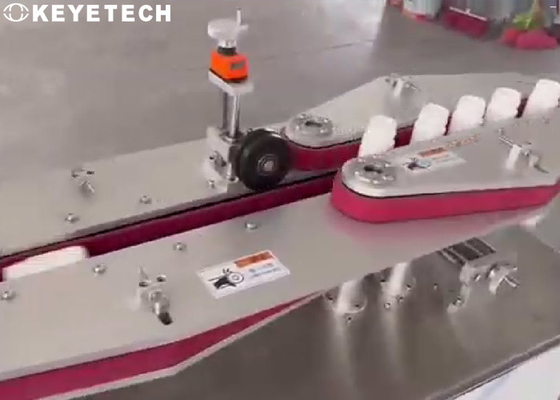

• Για την ανίχνευση του εξωτερικού κατώτατου σημείου του μπουκαλιού, το σώμα μπουκαλιών αναστέλλεται στον αέρα μέσω ενός συγκεκριμένου μεταβιβάζοντας μηχανισμού, και ένα σύνολο βιομηχανικών καμερών εγκαθίσταται κατωτέρω, και η εικόνα του εξωτερικού κατώτατου σημείου του μπουκαλιού συλλέγεται για την επεξεργασία από κοινού με τη χρήση των οπτικών πηγών φωτός.
• Η κατώτατη ανίχνευση στο μπουκάλι, ένα σύνολο βιομηχανικών καμερών εγκαθίσταται επάνω από το στόμα μπουκαλιών, και με τη χρήση της οπτικής πηγής φωτός, η εικόνα του κατώτατου σημείου στο μπουκάλι συλλέγεται για την επεξεργασία.
• Για τη δευτερεύουσα επιθεώρηση του σώματος μπουκαλιών, 4 σύνολα βιομηχανικών καμερών εγκαθίστανται γύρω από το σώμα μπουκαλιών για να διαμορφώσουν μια επιθεώρηση επιφάνειας δαχτυλιδιών 360 βαθμού. Με τη χρήση της οπτικής πηγής φωτός, η δευτερεύουσα εικόνα συλλέγεται και υποβάλλεται σε επεξεργασία συστηματικά.

Σχεδιάγραμμα επιχείρησης

KEYETECH είναι πάντα δεσμευμένο στην εφαρμογή της τεχνητής νοημοσύνης στον τομέα της τεχνολογίας εικόνας, που αντικαθιστά τα ανθρώπινα μάτια και την απόφαση εγκεφάλου με τους υπολογισμούς συλλογισμού μηχανικής όρασης και AI, και ενσωμάτωση της ποιοτικής ανίχνευσης και ταξινόμηση στα βιομηχανικά προϊόντα στην παραδοσιακή κατασκευή για να κάνει την παραγωγή την περισσότερες ψηφιακή αναλογική μεταλλαγή, τη νοημοσύνη, την απεικόνιση, και εμμονή. Επίσης πολύ βελτιώνει την αποδοτικότητα και την ακρίβεια της βιομηχανικής ανίχνευσης, και ενισχύει το ευφυές επίπεδο της βιομηχανίας κατασκευής.
