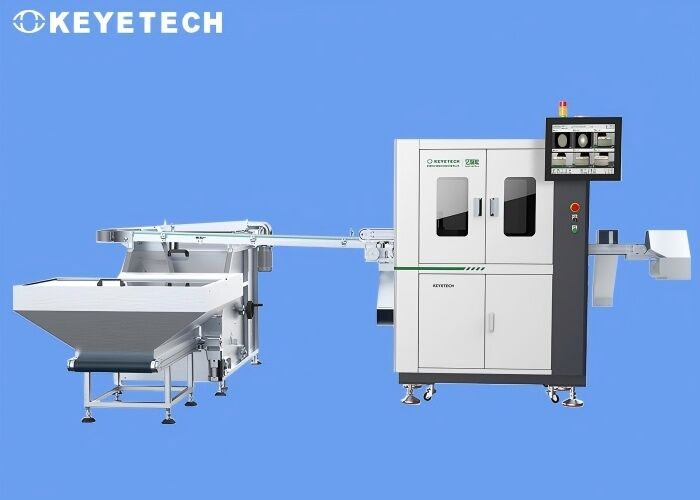

Μηχανή οπτικής επιθεώρησης με άκαμπτη πλαστική συσκευασία pop-top closure flip cap

Μηχανή οπτικής επιθεώρησης στερεών πλαστικών συσκευασιών

Αρχή ελέγχου

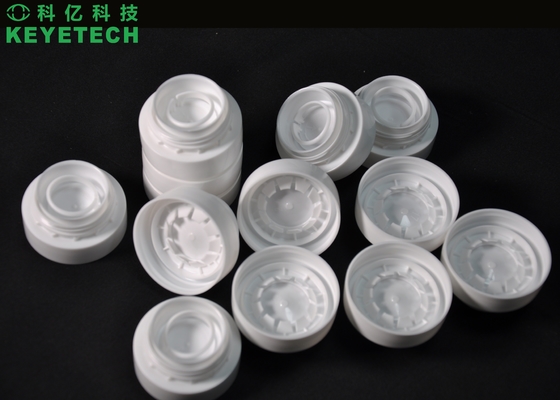

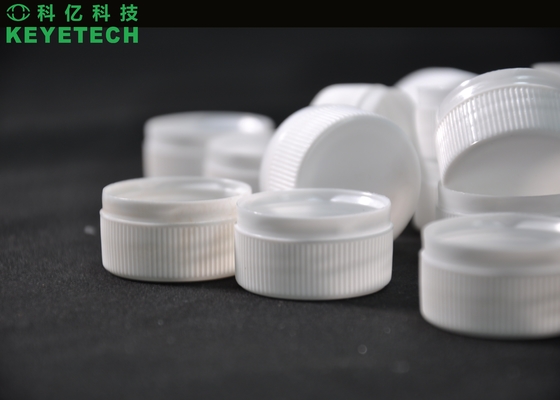

Χύστε το καπάκι μπουκάλιας με διάμετρο 5`6mm στο καπάκι τοποθετήστε τον εξοπλισμό μέσα από τη γραμμή μεταφοράς μεταφέρετέ τον σταθερά και ομαλά μέσα από την περιοχή φωτογραφίας της βιομηχανικής κάμερας,και μεταφέρετε τη συλλεγμένη εικόνα δείγματος υψηλών pixel στο λογισμικό επεξεργασίας εικόνας για σύγκριση και ανάλυση με το τυποποιημένο μοντέλοΜετά από συγκριτική ανάλυση, καθορίζεται εάν η κοίλη επιφάνεια του καπάκι του μπουκαλιού, η επιφάνεια του εμπορικού σήματος και η πλευρά είναι ελαττωματικές.και τα ελαττωματικά προϊόντα απομακρύνονται με συμπιεσμένο αέραΜετά την δοκιμή του τελικού προϊόντος, η λειτουργία μέτρησης μπορεί να πραγματοποιηθεί, το ποσοστό ακρίβειας μέτρησης είναι 100%,και ο εξοπλισμός μπορεί να συνειδητοποιήσει 7 * 24 ώρες λειτουργία σε κάθε καιρό.

Λεπτομέρειες επιθεώρησης

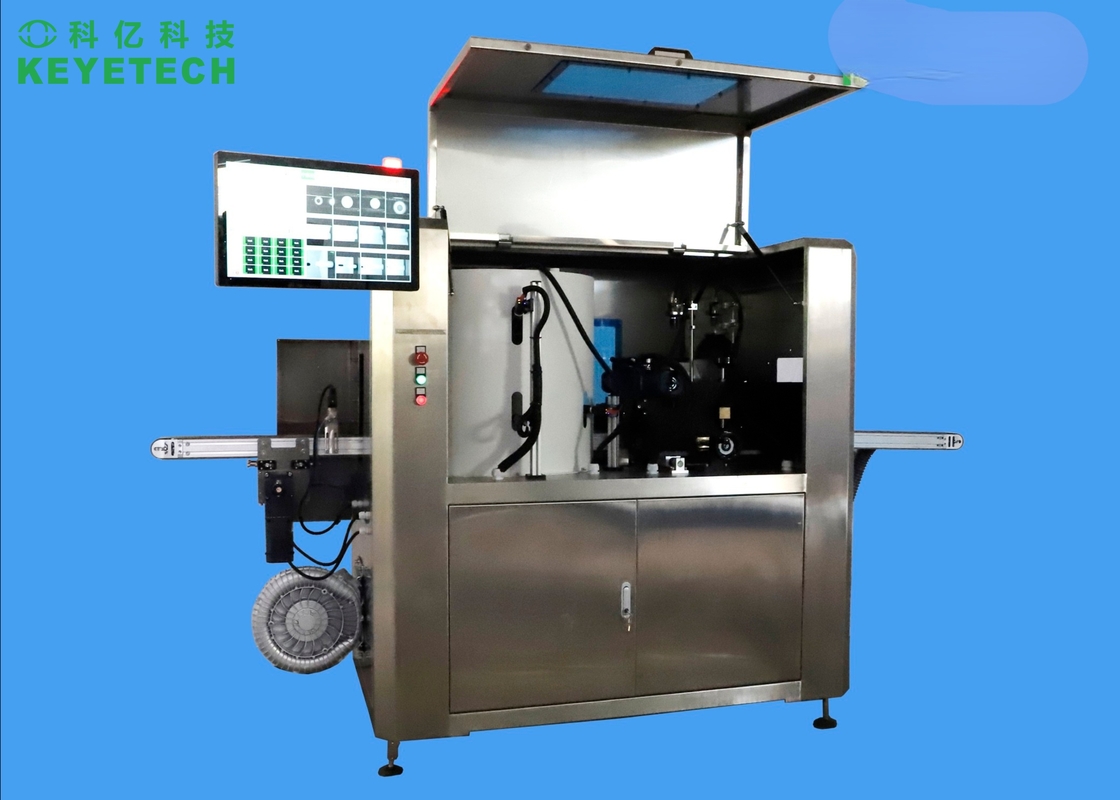

Το σύστημα είναι εξοπλισμένο με 6 σετ βιομηχανικών φωτογραφικών μηχανών 230W με ασπρόμαυρα pixels, μια μηχανή ταξινόμησης καπάκιας, και ένα πλήρες φάσμα ανίχνευσης ελαττωμάτων στην κοίλη επιφάνεια,το εμπορικό σήμα, η επιφάνεια και η πλευρά του καπακιού της φιάληςΗ κανονική ταχύτητα ανίχνευσης είναι 1000 κομμάτια ανά λεπτό.και στη συνέχεια χρησιμοποιείται η μέθοδος προσρόφησης υπό κενό για την προσρόφηση και μεταφορά του προϊόντος για την ανίχνευση ελαττωμάτων στην επιφάνεια του σήματος, γεγονός που βελτιώνει σημαντικά την αποδοτικότητα.

Τα πρότυπα είναι τα εξής:

Λειτουργία του λογισμικού ελέγχου

1. Ενεργοποίηση και απενεργοποίηση της λειτουργίας ανίχνευσης συστήματος
2. Προσαρμογή των παραμέτρων δείκτη ανίχνευσης και ακρίβειας.
3. Δοκιμαστική και αποθήκευση υποδείγματος, αποθήκευση πληροφοριών ανίχνευσης δείγματος και ανάκληση.
4. Λειτουργία βαθμονόμησης οθόνης της κάμερας.
5. Το σύστημα εμφανίζει πληροφορίες παραγωγής σε πραγματικό χρόνο (ποσοστό προετοιμασίας, συνολική παραγωγή, ταχύτητα κλπ.), αναζητά, εξάγει και αποθηκεύει ιστορικές πληροφορίες παραγωγής.
6. Διαχείριση αδειών με βάση τον λογαριασμό σύνδεσης. (όπως οι χρήστες γενικής λειτουργίας απενεργοποιούν τις άδειες προσαρμογής παραμέτρων)
7. Λειτουργία και ρύθμιση του μηχανικού τμήματος του συστήματος. ((Σύμφωνα με την εφαρμογή της συσκευής μεταφοράς, ρυθμίζεται ο χρόνος εισαγωγής της βαλβίδας αέρα και ρυθμίζεται το σήμα συναγερμού)

ΕπιθεώρησηΣύνοψη

Το σχέδιο σχεδιασμού χρησιμοποιεί βιομηχανικές κάμερες υψηλών εικονοστοιχείων και υψηλής απόδοσης φωτεινές πηγές στροβοσκοπίου για την ολοκληρωτική οπτική επιθεώρηση των ελαττωμάτων εμφάνισης των προϊόντων.Η ταχύτητα ελέγχου είναι 200-600 τεμάχια/min.Τα προϊόντα μπορούν να απορριφθούν αυτόματα μέσω διαδικτύου.

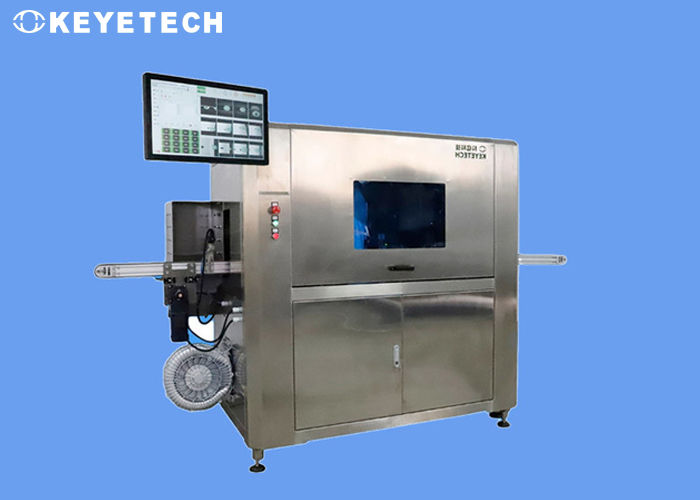

Το σύνολο των μηχανών όρασης περιλαμβάνει μηχανικά μέρη, οπτικό ηλεκτρονικό υλικό και λογισμικό συστήματος όρασης.Η είσοδος και η έξοδος της μηχανής ελέγχου μπορούν να ενσωματωθούν με τη γραμμή μεταφοράς του πελάτη στο χώρο, και μπορεί να συνδεθεί με εξοπλισμό παραγωγής προ- και κατωτέρω, ανάλογα με τις ειδικές ανάγκες παραγωγής της εγκατάστασης του πελάτη.
