Εξοπλισμός συστήματος επιθεώρησης AI Vision για χάρτινα καλαμάκια συσκευασίας σε ρολό

Προϊόν φόντο:

Το καλαμάκι ή ο σωλήνας πόσης είναι ένα κυλινδρικό, κοίλο πλαστικό προϊόν. Η κύρια λειτουργία του είναι να πίνει ποτά και νερό σε ένα φλιτζάνι και χρησιμοποιείται επίσης για να πιπιλίζει το μυελό των οστών ορισμένων μαγειρεμένων μακριών οστών ζώων. Προς το παρόν, με την ταχεία ανάπτυξη της τεχνολογίας υπολογιστών και μηχανικής όρασης, μια συσκευή οπτικής ανίχνευσης αντικαθιστά τη μέθοδο χειροκίνητης παρατήρησης για την ανίχνευση του καλαμιού, αλλά η πηγή φωτός ανίχνευσης και η κάμερα ανίχνευσης που έχουν ρυθμιστεί από την υπάρχουσα συσκευή οπτικής ανίχνευσης είναι ως επί το πλείστον άβολα μετά την ολοκλήρωση της στερέωσης. Η προσαρμογή της θέσης της δεν μπορεί να κάνει την πηγή φωτός ανίχνευσης και την κάμερα ανίχνευσης στην καλύτερη απόσταση ανίχνευσης και γωνία ανίχνευσης, γεγονός που μπορεί να προκαλέσει κάποια λανθασμένη εκτίμηση της συσκευής οπτικής ανίχνευσης κατά την ανίχνευση, μειώνοντας έτσι την αποτελεσματικότητα ανίχνευσης της συσκευής οπτικής ανίχνευσης.

Inspαρχή της δράσης:

Λαμβάνοντας υπόψη τα προβλήματα που υπάρχουν στην προηγούμενη τέχνη, ο σκοπός της παρούσας εφεύρεσης είναι να παράσχει μια συσκευή οπτικής ανίχνευσης για καλαμάκια πόσης, όπου η συσκευή οπτικής ανίχνευσης για καλαμάκια πόσιμου είναι εφοδιασμένη με μια ανώτερη πηγή φωτός ανίχνευσης, μια επάνω κάμερα, μια πηγή φωτός χαμηλότερης ανίχνευσης και μια κάτω κάμερα με τη λειτουργία ρύθμισης της απόστασης μεταξύ του σωλήνα και του υλικού, και η λειτουργία ρύθμισης της άνω και κάτω γωνίας της κάμερας ρυθμός εσφαλμένης εκτίμησης της συσκευής οπτικής επιθεώρησης, βελτιώστε την ακρίβεια ανίχνευσης και την αποτελεσματικότητα ανίχνευσης της συσκευής οπτικής επιθεώρησης και ρυθμίστε το Το επάνω κάλυμμα και το κάτω κάλυμμα είναι βολικό για εναλλαγή, γεγονός που προσφέρει μεγάλη ευκολία στη ρύθμιση της επάνω πηγής φωτός ανίχνευσης, της επάνω κάμερας, της κάτω πηγής φωτός ανίχνευσης και της κάτω κάμερας.

Λεπτομέρειες επιθεώρησης:

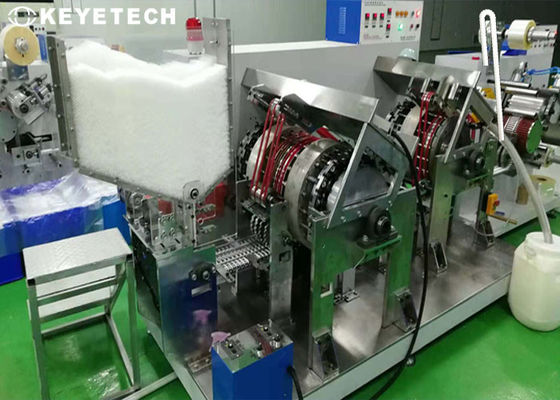

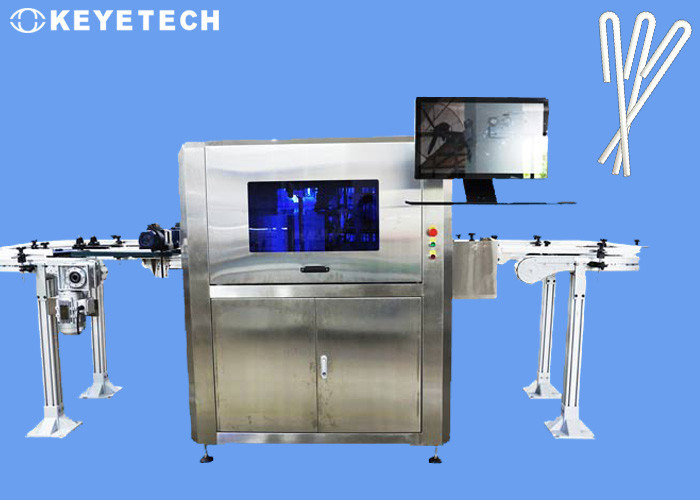

Το μηχάνημα επιθεώρησης υιοθετεί πολλαπλά σετ βιομηχανικών καμερών υψηλών pixel και στροβοσκοπικών πηγών φωτός υψηλής απόδοσης για τη διεξαγωγή πανκατευθυντικών οπτικών επιθεωρήσεων για ελαττώματα εμφάνισης προϊόντος. Ο εξοπλισμός μπορεί να πραγματοποιήσει 7*24 ώρες λειτουργίας παντός καιρού και μπορεί να είναι online αυτόματα. Καταργήστε τα κατώτερα προϊόντα. Το σύνολο του εξοπλισμού επιθεώρησης περιλαμβάνει μηχανικό, οπτικό ηλεκτρονικό υλικό και λογισμικό συστήματος επιθεώρησης. Η είσοδος και η έξοδος του εξοπλισμού προορίζονται για θέσεις σύνδεσης για τη διευκόλυνση των επιτόπιων λειτουργιών.

1. Στην πραγματική ανίχνευση, λόγω της επίδρασης της κρίσιμης κατάστασης διακύμανσης των δεδομένων ορισμένων στοιχείων ανίχνευσης, θα οδηγήσει σε μια ορισμένη πιθανότητα.

Εάν το προϊόν εντοπιστεί εσφαλμένα, μπορεί να προσαρμοστεί μέσω της ρύθμισης παραμέτρων του λογισμικού συστήματος για να επιτευχθεί το πραγματικό αποτέλεσμα.

2. Μαύρα στίγματα, λεκέδες, ακαθαρσίες, τρίχες και άλλα χαρακτηριστικά ελαττωμάτων (διαφορετικά χρώματα), η διαφορά αντίθεσης τιμής του γκρι που αντιστοιχεί στον δείκτη ανίχνευσης πρέπει να είναι μεγαλύτερη από 40 (μπορεί να γίνει κατανοητό ως: η τοποθέτηση του δείγματος σε απόσταση βραχίονα, περίπου 30 cm ή περισσότερο, μπορεί να είναι χαρακτηριστικά ελαττώματος που φαίνονται με οπτική επιθεώρηση). Εάν το δείγμα έχει διαφανείς λεκέδες από λάδι ή ανοιχτόχρωμες μαύρες κηλίδες και η διαφορά αντίθεσης στην τιμή του γκρι είναι χαμηλή (κάτω από 40), το αποτέλεσμα ανίχνευσης δεν μπορεί να επιτευχθεί.

3. Η οριζόντια κατεύθυνση της ψάθινης ζώνης είναι η τυφλή περιοχή του οπτικού πεδίου της κάμερας, επομένως τα ελαττωματικά χαρακτηριστικά σε αυτή τη θέση δεν μπορούν να συλλέξουν εικόνες για εισαγωγή.

Αναγνώριση γραμμής, αλλά αυτή η θέση είναι σχετικά στενή, η κάθετη απόσταση είναι περίπου 1,0 mm.

Διαμορφώσεις εξοπλισμού
