Co. πληροφοριών & τεχνολογίας Keye Anhui, ΕΠΕ.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | KEYE |
| Πιστοποίηση: | NO |
| Αριθμό μοντέλου: | Kvis-β |
| Ποσότητα παραγγελίας min: | 1 ΣΥΝΟΛΟ |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Υποκαπνισμός-ελεύθερο ξύλο |
| Χρόνος παράδοσης: | 4 έως 6 εβδομάδες |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 1 σύνολο ανά 4 εβδομάδες |

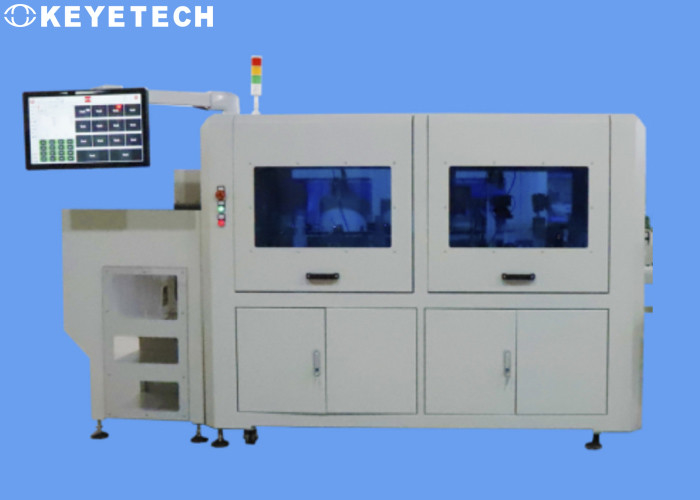

| Όνομα: | σύστημα επιθεώρησης μπουκαλιών ision για τη συσκευασία ποτών | ΒΑΡΟΣ: | 500kg |
|---|---|---|---|
| Θέση προέλευσης: | Κίνα | Εξουσιοδότηση: | 1 έτος |
| Οθόνη αφής: | HD βιομηχανική οθόνη αφής | Χαρακτηριστικά γνωρίσματα: | εύκολος λειτουργήστε |
| Λειτουργία: | Ποιοτική επιθεώρηση | ισχύστε: | Μπουκάλι/εμπορευματοκιβώτια γυαλιού |
| Πίεση αέρα: | 0.5~0.8MPA | Πληρωμή: | T/T, L/C, Paypal, πιστωτική κάρτα, κ.λπ. |
| Υψηλό φως: | 220V σύστημα επιθεώρησης μπουκαλιών,Σύστημα επιθεώρησης 160pcs/min μπουκαλιών,Συσκευάζοντας συστήματα εικόνας κονιάκ |
||
Αρχή ανίχνευσης
Το σύστημα μεταφέρει τα μπουκάλια στον προκαθορισμένο σταθμό με σταθερό και τακτικό τρόπο και στη συνέχεια μεταδίδει τη ληφθείσα εικόνα δείγματος στο λογισμικό επεξεργασίας εικόνας μέσω της βιομηχανικής κάμερας υψηλού pixel, συγκρίνει με το τυποποιημένο δείγμα και διακρίνει το ελαττωματικό προϊόν από το καλό προϊόν , και ελέγχει τα αντίστοιχα πνευματικά εξαρτήματα για την απόρριψη ελαττωματικών προϊόντων και τη συλλογή πιστοποιημένων προϊόντων.
Το λογισμικό ορίζει το πρότυπο σύγκρισης για τα δείγματα, οι χειριστές μπορούν να ελέγξουν την ακρίβεια σύγκρισης και να επιλέξουν το πρότυπο ακριβείας που ταιριάζει καλύτερα στον εαυτό τους, ελέγχοντας έτσι το ποσοστό ελαττωμάτων και μειώνοντας σημαντικά το κόστος.
ΑνίχνευσηΛεπτομέριες
Το σχέδιο σχεδίασής μας χρησιμοποιεί 11 σετ βιομηχανικών καμερών υψηλών pixel και στροβοσκοπικές πηγές φωτός υψηλής απόδοσης για τη διεξαγωγή ολοκληρωμένης ανίχνευσης για ελαττώματα στο στόμα, στο κάτω μέρος του μπουκαλιού και στο σώμα του μπουκαλιού.Το σύνολο του εξοπλισμού ανίχνευσης περιλαμβάνει μηχανικά μέρη, οπτικό ηλεκτρονικό υλικό και συστήματα ανίχνευσης.Το λογισμικό, η είσοδος και η έξοδος της μηχανής ανίχνευσης μπορούν να ενσωματωθούν με τη γραμμή μεταφοράς,οανίχνευσηΗ ταχύτητα είναι 9600 τεμάχια/ώρα, ο εξοπλισμός μπορεί να πραγματοποιήσει 7 * 24 ώρες λειτουργίας, και τα προϊόντα που δεν πληρούν τις προϋποθέσεις μπορούν να απορριφθούν αυτόματα.
| Παράμετροι λειτουργίας συστήματος | |||
| Διαστάσεις | 2,3×0,85×1,8(m) | Ισχύς και συχνότητα | 220V 20A 50HZ |
| Συνολική δύναμη | 3,5 kw | Πίεση αέρα | 0,5~0,8MPa Καθαρίστε και χωρίς λάδι |
| Θερμοκρασία εργασίας | -20℃ ~ 60℃ | Υγρασία εργασίας | Κάτω από 50% σχετική υγρασία |
Το διάγραμμα κατανομής της δομής της κάμερας έχει ως εξής:
Σημείωση:
-Η εξωτερική πλευρά της ανίχνευσης του σώματος της φιάλης.Λαμβάνοντας υπόψη τα χαρακτηριστικά του σώματος της φιάλης και το ύψος του σώματος της φιάλης πέρα από το εύρος γωνίας θέασης μιας κάμερας, το σχέδιο έχει σχεδιαστεί για να προσθέτει κάμερες στο επάνω και στο κάτω μέρος, το καθένα χρησιμοποιώντας 4 σετ βιομηχανικών καμερών, συνολικά 8 σετ βιομηχανικών καμερών, οι οποίες χωρίζονται σε δύο ομάδες οπτικών ενσωματωμένων μονάδων κοιλότητας, και η απεικόνιση δεν παρεμβαίνει μεταξύ τους.Το εύρος γωνίας λήψης κάθε κάμερας φαίνεται στο παραπάνω σχήμα.
--Η εξωτερική κάτω επιφάνεια της ανίχνευσης φιάλης.Το κάτω μέρος του σώματος του μπουκαλιού αναρτάται μέσω ενός μηχανισμού σύσφιξης και από κάτω είναι εγκατεστημένο 1 σετ βιομηχανικών καμερών, το οποίο χρησιμοποιείται σε συνδυασμό με μια οπτική πηγή φωτός για τη συλλογή εικόνων του εξωτερικού πυθμένα για επεξεργασία.
-Ανίχνευση περιοχής στομίου μπουκαλιού.Προσθέστε 1 σετ βιομηχανικών καμερών πάνω από το σώμα του μπουκαλιού για χρήση με οπτική πηγή φωτός για τη συλλογή εικόνων της εσωτερικής πλευράς του στομίου του μπουκαλιού για επεξεργασία.
-Η κάτω περιοχή της ανίχνευσης φιάλης.Προσθέστε ένα σετ βιομηχανικών καμερών στο επάνω μέρος του μπουκαλιού και χρησιμοποιήστε την οπτική πηγή φωτός για να συλλέξετε εικόνες από την κάτω περιοχή του μπουκαλιού για επεξεργασία.
Τα πρότυπα ανίχνευσης είναι τα εξής:
| Μοντέλο | Αριθμός κάμερας | Εύρος ανίχνευσης | Περιεχόμενο ανίχνευσης | Ακρίβεια ανίχνευσης | Ακρίβεια ανίχνευσης | Ταχύτητα ανίχνευσης |
| KVIS-C -SC11 | 1 σετ | Στόμα μπουκαλιού | Μαύρα στίγματα, λεκέδες, επικάλυψη, γρέζια, έλλειψη υλικού κ.λπ. | ≥0,5mm | Κατάλληλο προϊόν 99,5% | 160 τμχ/λεπτό |
| Η ψευδής ανίχνευση είναι μικρότερη από 0,5% | ||||||
| 1 σετ | Κάτω μέρος του μπουκαλιού | Μαύρα στίγματα, λεκέδες, ξένο υλικό κ.λπ. | ≥0,5mm | Κατάλληλο προϊόν 99,5% | ||
| Η ψευδής ανίχνευση είναι μικρότερη από 0,5% | ||||||
| 4 σετ | Επάνω περιοχή της φιάλης | Μαύρα στίγματα, λεκέδες, λείπουν κ.λπ. | ≥0,5mm | Κατάλληλο προϊόν 99,5% | ||
| Η ψευδής ανίχνευση είναι μικρότερη από 0,5% | ||||||
| 4 σετ | Κάτω περιοχή του μπουκαλιού | Μαύρα στίγματα, λεκέδες κ.λπ. | ≥0,5mm | Κατάλληλο προϊόν 99,5% | ||
| Η ψευδής ανίχνευση είναι μικρότερη από 0,5% | ||||||
| 1 σετ | Εξωτερικό κάτω μέρος της φιάλης | Μαύρα στίγματα, λεκέδες | ≥0,5mm | Κατάλληλο προϊόν 99,5% | ||
| Τρύπα | ≥1mm | Κατάλληλο προϊόν 99,5% |
Η λειτουργία μέτρησης μπορεί να εκτελεστεί μετά την ανίχνευση του τελικού προϊόντος και η ακρίβεια μέτρησης είναι 100%.
Ο εξοπλισμός ανίχνευσης απαιτεί τακτικό καθαρισμό συντήρησης (καθαρισμός κάμερας κ.λπ.) κατά τη χρήση, ο ίδιος ο εξοπλισμός δεν παράγει πηγές δευτερογενούς μόλυνσης (όπως θραύσματα, λεπτός αφρός κ.λπ.).
Λεπτομέρειες διαμόρφωσης προϊόντος
1. Μηχανικό μέρος
| Ονομα | Ποσότητα | Μονάδα |
| Μηχανισμός | Αρκετά | τεμ |
| Ρουλεμάν | Αρκετά | τεμ |
| Μοτέρ | 4 | τεμ |
| Ζώνη | 4 | τεμ |
| Μέρη μετάδοσης | 1 | σειρά |
| Μέρη από λαμαρίνα | 1 | σειρά |
| Κουνιστή πολυθρόνα | 1 | σειρά |
| Πλεξιγκλάς | 1 | σειρά |
2. Ηλεκτρονικό εξάρτημα:
| Ονομα | Qοντότητα | Μονάδα |
| Κάμερα 1,3 εκατομμυρίων pixel | 11 | τεμ |
| ΦΑΚΟΣ ΚΑΜΕΡΑΣ | 11 | τεμ |
| Στροβοσκοπική πηγή φλας | 3 | τεμ |
| Ακτίνα λέιζερ | 2 | ζεύγος |
| Ηλεκτρομαγνητική βαλβίδα υψηλής ταχύτητας | 2 | τεμ |
| Βιομηχανική Ισχύς | 3 | τεμ |
| Πλακέτα σκανδάλης κυκλώματος | 1 | τεμ |
| Μετατροπέας συχνότητας | 5 | τεμ |
| Βιομηχανικός υπολογιστής | 1 | τεμ |
| Οθόνη αφής HD | 1 | τεμ |
| Πνευματικά Εξαρτήματα | 1 | σειρά |
| Προειδοποιητικό φως | 1 | τεμ |
| Τερματικό/ρελέ | 1 | σειρά |
| Ισχυρά και αδύναμα καλώδια | Αρκετά | τεμ |
