Τρισδιάστατος εξοπλισμός ποιοτικού ελέγχου μπουκαλιών κόκκινου κρασιού με το εργαστήριο της κκπ

Στη βιομηχανία ποτών, ως καταναλωτικό προϊόν υψηλής ποιότητας, το κόκκινο κρασί είναι ένα πτητικό υγρό, επομένως θα πρέπει να δώσουμε μεγαλύτερη προσοχή στην ασφάλεια της συσκευασίας και στην επιθεώρηση συσκευασίας για να δημιουργήσουμε ένα καλό περιβάλλον κατανάλωσης για τους καταναλωτές, ώστε οι καταναλωτές να μπορούν να είναι σίγουροι όταν αγοράζουν και πόσιμο, βελτιώνοντας παράλληλα την εταιρεία Πολιτιστική ευαισθητοποίηση και αναγνωρισιμότητα επωνυμίας.Ως τελευταίο μέρος της εξωτερικής επεξεργασίας των τροφίμων, η συσκευασία των τροφίμων έχει το χαρακτηριστικό ότι δεν μπορεί να καταναλωθεί κατά βούληση.Η συσκευασία τροφίμων είναι η εγγύηση της ασφάλειας των τροφίμων, επομένως η διαδικασία συσκευασίας είναι το πιο σημαντικό μέρος της επεξεργασίας των τροφίμων και η πιστοποίηση της συσκευασίας είναι το κλειδί για την επιτυχία της συσκευασίας.

Επισκόπηση Συστήματος

Το σύστημα μεταφέρει τα δείγματα φιαλών κόκκινου κρασιού στον προκαθορισμένο σταθμό με σταθερό και τακτικό τρόπο και, στη συνέχεια, μεταδίδει τη ληφθείσα εικόνα δείγματος στο λογισμικό επεξεργασίας GPU υψηλής απόδοσης μέσω της βιομηχανικής κάμερας υψηλών pixel, συγκρίνει με το τυποποιημένο δείγμα και διακρίνει το ελαττωματικό προϊόν και το καλό προϊόν, και ελέγχει τα αντίστοιχα πνευματικά εξαρτήματα για την απόρριψη ελαττωματικών προϊόντων.

Το λογισμικό ορίζει το πρότυπο σύγκρισης για τα δείγματα και καταγράφει αυτόματα τα χαρακτηριστικά των ιστορικών δειγμάτων δοκιμής, οι χειριστές μπορούν να ελέγξουν την ακρίβεια σύγκρισης και να επιλέξουν το πρότυπο ακριβείας που ταιριάζει καλύτερα στον εαυτό τους, ελέγχοντας έτσι το ποσοστό ελαττωμάτων.

Η απόδοση ανίχνευσης είναι η εξής:

-Ανίχνευση του κάτω μέρους του εξωτερικού μέρους της φιάλης (1 σετ κάμερας): ανιχνεύστε εάν υπάρχουν τρύπες, μαύρα στίγματα, λεκέδες και άλλα ελαττώματα.

-Ανίχνευση του κάτω μέρους του εσωτερικού της φιάλης (1 σετ κάμερας): ανιχνεύστε εάν υπάρχουν μαύρα στίγματα, λεκέδες, ξένα αντικείμενα και άλλα ελαττώματα.

-Ανίχνευση στομίου φιάλης (1 σετ κάμερας): ανιχνεύστε εάν υπάρχουν παραμόρφωση, έλλειψη υλικού, επικάλυψη, γρέζια, μαύρα στίγματα, λεκέδες και άλλα ελαττώματα, για να διασφαλίσετε ότι το στόμιο του μπουκαλιού είναι άθικτο.

-Ανίχνευση σώματος μπουκαλιού (8 σετ κάμερας): επιθεωρήστε όλες τις εμφανίσεις για ελαττώματα όπως μαύρα στίγματα, λεκέδες, ακαθαρσίες και ζημιές, τρύπες και σοβαρό ανομοιόμορφο πάχος.

-Ταχύτητα ανίχνευσης: 200-220 τμχ/λεπτό

-Ακρίβεια ανίχνευσης: 0,2mm

-Ακρίβεια: 99%

-Εύρος ανίχνευσης: Ολόκληρο το μπουκάλι, συμπεριλαμβανομένου του εσωτερικού και του εξωτερικού πυθμένα, και την περιοχή του στομίου του μπουκαλιού.

Αυτό το σχέδιο περιγράφεται από τις ακόλουθες πτυχές: μηχανικό μέρος, τμήμα υλικού και τμήμα λογισμικού.Η συνολική λειτουργία του συστήματος έχει ως εξής:

Σύνθεση συστήματος

--Μηχανικό μέρος

Η εισαγωγή και η εξαγωγή του μεταφορικού ιμάντα αυτού του εξοπλισμού μπορεί να συνδεθεί με την επιτόπια γραμμή μεταφοράς του πελάτη.Το τμήμα μετάδοσης είναι το βασικό συστατικό του συστήματος, το οποίο μεταφέρει όλες τις συσκευές μετάδοσης και το ηλεκτρονικό υλικό (βιομηχανικές κάμερες, πηγές φωτός, βιομηχανικοί υπολογιστές, οθόνες αφής, ηλεκτρικό ντουλάπι κ.λπ.) .Το τμήμα μετάδοσης υιοθετεί προηγμένη τεχνολογία διαχωρισμού και τεχνολογία προσρόφησης κενού για να διασφαλίσει ότι το ηλεκτρονικό σύστημα καταγράφει εικόνες γρήγορα και με ακρίβεια.Αφού ολοκληρωθεί η ανίχνευση, ο εξοπλισμός προσθέτει τη λειτουργία μέτρησης των προϊόντων ανίχνευσης.

-- Εξάρτημα υλικού

Αυτό το σύστημα ανίχνευσης χρησιμοποιεί 11 βιομηχανικές κάμερες υψηλής ανάλυσης pixel και υποστηρικτικούς βιομηχανικούς φακούς, με 3 σετ στροβοσκοπικών πηγών φωτός υψηλής φωτεινότητας, οι οποίες μπορούν πραγματικά να επιτύχουν ανίχνευση 360 μοιρών του σώματος του μπουκαλιού.

Ο συνολικός λογικός έλεγχος του συστήματος πραγματοποιείται από έναν μικροϋπολογιστή ενός chip και οι συγκεκριμένες λειτουργίες περιλαμβάνουν:

-Ενεργοποιήστε την κάμερα για λήψη φωτογραφιών

-Στροβοσκοπική πηγή φωτός σκανδάλης

-Πυρσάρισμα της ηλεκτρομαγνητικής βαλβίδας για την εξάλειψη των απορριμμάτων

-Ελέγξτε την ταχύτητα του ιμάντα

-Χειρισμός έκτακτης ανάγκης σε περίπτωση εμπλοκής υλικών στο σύστημα

-Ενεργοποιήστε το προειδοποιητικό σήμα

--Μέρος λογισμικού

Το λογισμικό είναι η γενική πλατφόρμα ελέγχου του εξοπλισμού και οι συγκεκριμένες λειτουργίες είναι οι εξής:

-Ανοίξτε και κλείστε τη λειτουργία ανίχνευσης συστήματος

-Προσαρμογή παραμέτρων δείκτη ανίχνευσης και ακρίβειας.

-Δειγματοληψία και αποθήκευση προτύπων, αποθήκευση και ανάκληση πληροφοριών ανίχνευσης δειγμάτων.

-Λειτουργία βαθμονόμησης εικόνας κάμερας

-Το σύστημα εμφανίζει πληροφορίες παραγωγής σε πραγματικό χρόνο (ποσοστό πιστοποίησης, συνολική παραγωγή, ταχύτητα κ.λπ.), περιήγηση ιστορικών πληροφοριών παραγωγής, λειτουργίες εξαγωγής και αποθήκευσης.

-Διαχείριση αδειών βάσει του λογαριασμού σύνδεσης (όπως οι χρήστες γενικής λειτουργίας απενεργοποιούν τα δικαιώματα προσαρμογής παραμέτρων)

-Λειτουργία και ρύθμιση του μηχανικού μέρους του συστήματος

(Όπως το άνοιγμα της συσκευής μετάδοσης, η ρύθμιση του χρόνου εμφύσησης της βαλβίδας αέρα και η ρύθμιση του σήματος συναγερμού)

-Πρόσθετες λειτουργίες που πρέπει να προσθέσει το Μέρος Α

Λεπτομέρειες διαμόρφωσης προϊόντος

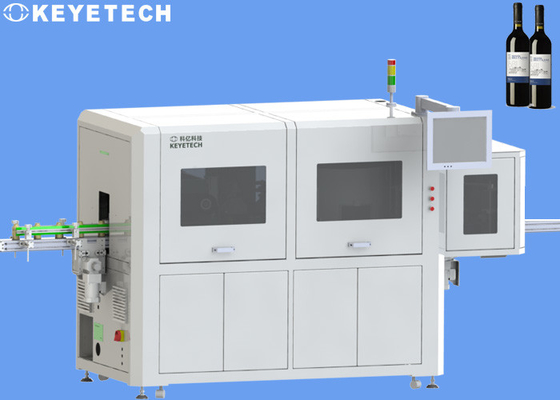

Μηχανικό μέρος

Παραδείγματα μοτίβων ανίχνευσης δειγμάτων

Τα μοτίβα που εμφανίζονται παρακάτω είναι όλα λήψεις σε πραγματικό χρόνο στο υπάρχον σύστημα ανίχνευσης Keye.Οι λεπτομέρειες έχουν ως εξής:

Η προστασία της συσκευασίας των προϊόντων είναι η πιο βασική και βασική λειτουργία του σχεδιασμού συσκευασίας.Οι άλλες λειτουργίες του σχεδιασμού συσκευασίας μπορούν να συνεχίσουν να σχεδιάζονται μόνο με την προϋπόθεση ότι η λειτουργία προστασίας έχει πραγματοποιηθεί.Η λειτουργία προστασίας σημαίνει την προστασία του περιεχομένου από εξωτερικές κρούσεις και την πρόληψη της ζημιάς ή της αλλοίωσης του περιεχομένου που προκαλείται από φως, υγρασία κ.λπ. Η δομή και το υλικό της συσκευασίας σχετίζονται άμεσα με την προστατευτική λειτουργία της συσκευασίας.
