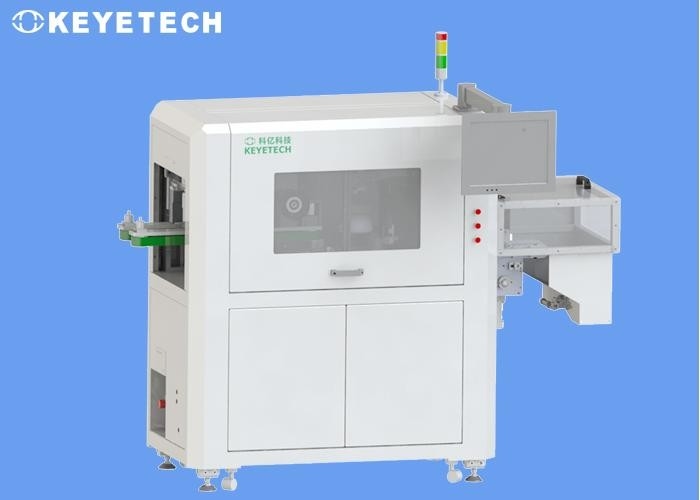

Μηχανή συστημάτων επιθεώρησης μπουκαλιών υψηλής αποδοτικότητας 220pcs/min EPI για τα μπουκάλια ποτών

Στη διαδικασία αλλαγής του PET από υλικό σε μπουκάλι, υπάρχει μια πολύ κρίσιμη διαδικασία, δηλαδή το φύσημα φιάλης.Η μηχανή εμφύσησης φιαλών μετατρέπει κάθε προφόρμα σε διάφορα σχήματα μπουκαλιών συσκευασίας.Το μηχάνημα φυσήματος μπουκαλιών οδηγεί το προδιαμορφωμένο μπουκάλι με περιστροφή υψηλής ταχύτητας για να επιτευχθεί χύτευση.Κατά τη διαδικασία χύτευσης, η ποιότητα του στομίου της φιάλης είναι ιδιαίτερα κρίσιμη.Εάν υπάρχουν ελαττώματα όπως ζημιά, κοψίματα ή ακόμα και παραμόρφωση, το επόμενο γέμισμα και το πώμα θα οδηγήσει σε κακή σφράγιση της φιάλης, η οποία όχι μόνο προκαλεί πολλά απόβλητα, αλλά προκαλεί επίσης φθορά του εσωτερικού υγρού, επομένως είναι ιδιαίτερα σημαντικό για την ανίχνευση των ελαττωμάτων του στομίου του μπουκαλιού.

Επισκόπηση Συστήματος

Το σύστημα μεταφέρει τα δείγματα φιαλών συσκευασίας παγωμένου τσαγιού στον προκαθορισμένο σταθμό με σταθερό και τακτικό τρόπο και, στη συνέχεια, μεταδίδει τη ληφθείσα εικόνα δείγματος στο λογισμικό επεξεργασίας εικόνας μέσω της βιομηχανικής κάμερας υψηλού pixel, συγκρίνει με το τυποποιημένο δείγμα και διακρίνει το ελαττωματικό προϊόν και το καλό προϊόν, και αφαιρέστε τα ελαττωματικά προϊόντα μέσω πεπιεσμένου αέρα.Το ποσοστό ψευδούς ανίχνευσης είναι 0,03.

Το λογισμικό ορίζει το πρότυπο σύγκρισης για τα δείγματα, οι χειριστές μπορούν να ελέγξουν την ακρίβεια σύγκρισης και να επιλέξουν το πρότυπο ακριβείας που ταιριάζει καλύτερα στον εαυτό τους, ελέγχοντας έτσι το ποσοστό ελαττωμάτων.

Η απόδοση ανίχνευσης είναι η εξής:

-Ανίχνευση του κάτω μέρους του εξωτερικού μέρους της φιάλης (1 σετ κάμερας): ανιχνεύστε εάν υπάρχουν τρύπες, μαύρα στίγματα, λεκέδες, λείπει η ετικέτα και άλλα ελαττώματα.

-Ανίχνευση του κάτω μέρους του εσωτερικού της φιάλης (1 σετ κάμερας): ανιχνεύστε εάν υπάρχουν μαύρα στίγματα, λεκέδες, ξένα αντικείμενα και άλλα ελαττώματα.

-Ανίχνευση στομίου φιάλης (1 σετ κάμερας): ανιχνεύστε εάν υπάρχουν παραμόρφωση, έλλειψη υλικού, επικάλυψη, γρέζια, μαύρα στίγματα, λεκέδες και άλλα ελαττώματα, για να διασφαλίσετε ότι το στόμιο του μπουκαλιού είναι άθικτο.

-Ανίχνευση σώματος μπουκαλιού (8 σετ κάμερας): επιθεωρήστε όλες τις εμφανίσεις για ελαττώματα όπως μαύρα στίγματα, λεκέδες, ακαθαρσίες και ζημιές, τρύπες και σοβαρό ανομοιόμορφο πάχος.Συμπεριλαμβανομένου του αν η συσκευασία του μπουκαλιού είναι άθικτη, λείπουν ετικέτες, λείπουν ετικέτες, μπούκλες, λεκέδες.

-Ταχύτητα ανίχνευσης: 200-220pcs/min

-Ακρίβεια ανίχνευσης: 0,2mm

-Ακρίβεια: 99%

-Εύρος ανίχνευσης: Ολόκληρο το μπουκάλι, συμπεριλαμβανομένου του εσωτερικού και του εξωτερικού πυθμένα, και το στόμιο του μπουκαλιού.

Σύνθεση συστήματος

1. Μηχανικό μέρος

Ο πελάτης θα πρέπει να ενημερώσει εκ των προτέρων το ύψος και το μέγεθος του επιτόπιου εξοπλισμού για να διευκολύνει τη σύνδεση της εισόδου και της εξόδου του μεταφορικού ιμάντα εξοπλισμού με την επιτόπια γραμμή μεταφοράς του πελάτη.Το τμήμα μετάδοσης είναι το βασικό συστατικό του συστήματος, το οποίο μεταφέρει όλες τις συσκευές μετάδοσης και το ηλεκτρονικό υλικό (βιομηχανικές κάμερες, πηγές φωτός, βιομηχανικοί υπολογιστές, οθόνες αφής, ηλεκτρικό ντουλάπι κ.λπ.) .Το τμήμα μετάδοσης υιοθετεί προηγμένη τεχνολογία διαχωρισμού και τεχνολογία προσρόφησης κενού για να διασφαλίσει ότι το ηλεκτρονικό σύστημα καταγράφει εικόνες γρήγορα και με ακρίβεια.Αφού ολοκληρωθεί η ανίχνευση, ο εξοπλισμός προσθέτει τη λειτουργία μέτρησης των προϊόντων ανίχνευσης.Η ακρίβεια μέτρησης είναι 100%.

2.Μέρος λογισμικού

Το λογισμικό είναι η γενική πλατφόρμα ελέγχου του εξοπλισμού και οι συγκεκριμένες λειτουργίες είναι οι εξής:

-Ανοίξτε και κλείστε τη λειτουργία ανίχνευσης συστήματος

-Προσαρμογή παραμέτρων δείκτη ανίχνευσης και ακρίβειας.

-Δειγματοληψία και αποθήκευση προτύπων, αποθήκευση και ανάκληση πληροφοριών ανίχνευσης δειγμάτων.

-Λειτουργία βαθμονόμησης εικόνας κάμερας

-Το σύστημα εμφανίζει πληροφορίες παραγωγής σε πραγματικό χρόνο (ποσοστό πιστοποίησης, συνολική παραγωγή, ταχύτητα κ.λπ.), περιήγηση ιστορικών πληροφοριών παραγωγής, λειτουργίες εξαγωγής και αποθήκευσης.

-Διαχείριση αδειών βάσει του λογαριασμού σύνδεσης (όπως οι χρήστες γενικής λειτουργίας απενεργοποιούν τα δικαιώματα προσαρμογής παραμέτρων)

-Λειτουργία και ρύθμιση του μηχανικού μέρους του συστήματος

(Όπως το άνοιγμα της συσκευής μετάδοσης, η ρύθμιση του χρόνου εμφύσησης της βαλβίδας αέρα και η ρύθμιση του σήματος συναγερμού)

-Πρόσθετες λειτουργίες που πρέπει να προσθέσει το Μέρος Α

3. Εξάρτημα υλικού

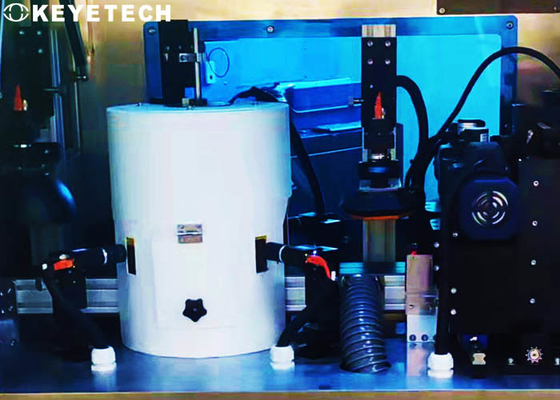

Αυτό το σύστημα ανίχνευσης χρησιμοποιεί 11 βιομηχανικές κάμερες υψηλής ανάλυσης pixel και υποστηρικτικούς βιομηχανικούς φακούς, με 3 σετ στροβοσκοπικών πηγών φωτός υψηλής φωτεινότητας, οι οποίες μπορούν πραγματικά να επιτύχουν ανίχνευση 360 μοιρών του σώματος του μπουκαλιού.

Ο συνολικός λογικός έλεγχος του συστήματος πραγματοποιείται από έναν μικροϋπολογιστή ενός chip και οι συγκεκριμένες λειτουργίες περιλαμβάνουν:

-Ενεργοποιήστε την κάμερα για λήψη φωτογραφιών

-Στροβοσκοπική πηγή φωτός σκανδάλης

-Πυρσάρισμα της ηλεκτρομαγνητικής βαλβίδας για την εξάλειψη των απορριμμάτων

-Ελέγξτε την ταχύτητα του ιμάντα

-Χειρισμός έκτακτης ανάγκης σε περίπτωση εμπλοκής υλικών στο σύστημα

-Ενεργοποιήστε το προειδοποιητικό σήμα
