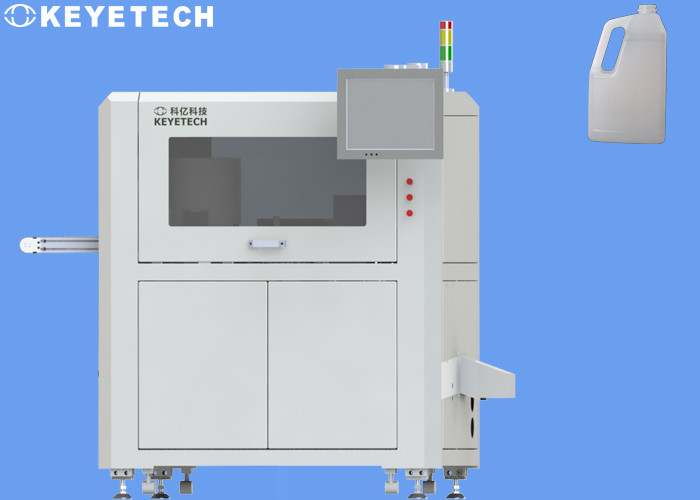

Βαρελιών βασισμένο στο όραμα σύστημα επιθεώρησης εξοπλισμού HMI επιθεώρησης μπουκαλιών συσκευάζοντας

Πρότυπα επιθεώρησης

Ανίχνευση των προϊόντων

Το καρύκευμα που συσκευάζει τα μπουκάλια, HDPE υλικό, με μια δομή λαβών, το το σώμα μπουκαλιών έχει μια ενιαίος-πλαισιωμένη ετικέτα κατά ανίχνευση, βλέπει το πραγματικό δείγμα για τις λεπτομέρειες.

Αρχή ανίχνευσης

Σταθερά και τακτική μεταφορά τα προϊόντα βαρελιών και μπουκαλιών σε έναν συγκεκριμένο σταθμό σύμφωνα με έναν σταθερό προσανατολισμό (όπως η περιοχή δομών λαβών προς τα εμπρός), και διαβιβάζουν έπειτα τη συλλήφθείη εικόνα δειγμάτων στο λογισμικό επεξεργασίας εικόνας μέσω του υψηλός-εικονοκυττάρου που η βιομηχανική κάμερα, συγκρίνει με το τυποποιημένο δείγμα και διακρίνει το ελαττωματικό προϊόν και το καλό προϊόν, και ελέγχει τα αντίστοιχα πνευματικά συστατικά για να απορρίψει τα ελαττωματικά προϊόντα και να συλλέξει τελικά τα κατάλληλα προϊόντα.

Το λογισμικό καθορίζει τα πρότυπα σύγκρισης για τα δείγματα, οι χειριστές μπορούν να ελέγξουν την ακρίβεια σύγκρισης και να επιλέξουν τα πρότυπα ακρίβειας που καλύτερα κοστούμια οι ίδιοι, με αυτόν τον τρόπο ελέγχοντας το ποσοστό ατέλειας.

Λεπτομέρειες ανίχνευσης

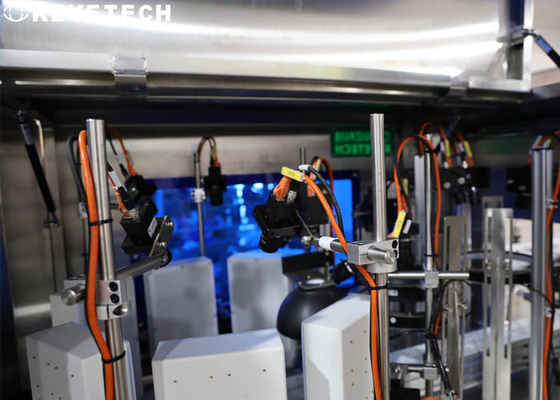

Το σχέδιο σχεδίου μας χρησιμοποιεί 14 σύνολα βιομηχανικών καμερών υψηλός-εικονοκυττάρου και υψηλής απόδοσης stroboscopic πηγών φωτός, και διευθύνει μια περιεκτική ανίχνευση του στόματος μπουκαλιών, το κατώτατο σημείο μπουκαλιών και τις ατέλειες σωμάτων μπουκαλιών του προϊόντος. Ολόκληρο το σύνολο εξοπλισμού ανίχνευσης περιλαμβάνει τα μηχανικά μέρη, το οπτικά ηλεκτρονικά υλικό και τα συστήματα ανίχνευσης. Το λογισμικό, η είσοδος και η έξοδος του ανιχνευτή μπορούν να ενσωματωθούν με στη γραμμή μεταφορέων. Η ταχύτητα ανίχνευσης είναι 3600 κομμάτια ανά ώρα. Ο εξοπλισμός μπορεί να πραγματοποιήσει τις ώρες 7*24 της λειτουργίας, και τα αναρμόδια προϊόντα μπορούν να απορριφθούν αυτόματα on-line.

Οι οδηγίες για τη κάμερα χρησιμοποιούν:

Η ανίχνευση στοματικών αεροπλάνων μπουκαλιών, προσθέτει 1 σύνολο βιομηχανικών καμερών επάνω από το σώμα μπουκαλιών στη χρήση με την οπτική πηγή φωτός για να συλλέξει την εικόνα της στοματικής περιοχής μπουκαλιών για την επεξεργασία.

- Ανίχνευση της δευτερεύουσας επιφάνειας του σώματος μπουκαλιών. Εξετάζοντας την ειδική δομή του σώματος μπουκαλιών και το ύψος του σώματος μπουκαλιών πέρα από τη σειρά γωνίας εξέτασης ενιαίος-καμερών, το σχέδιο σχεδιάζεται για να εγκαταστήσει τις κάμερες στα ανώτερα και χαμηλότερα μέρη, και κάθε μέρος χρησιμοποιεί 6 σύνολα καμερών για να διαμορφώσει μια σπειροειδή ανίχνευση, συνολικά 12 σύνολα βιομηχανικών καμερών, με τη χρήση των οπτικών πηγών φωτός, απεικόνιση δεν παρεμποδίζουν το ένα το άλλο, και το σύστημα πραγματοποιείται μετά από την απόκτηση εικόνας.

Ανιχνεύστε την εξωτερική κατώτατη επιφάνεια του μπουκαλιού. Το κατώτατο σημείο του σώματος μπουκαλιών αναστέλλεται μέσω ενός μηχανισμού στερέωσης, και 1 σύνολο βιομηχανικών καμερών εγκαθίσταται κατωτέρω, το οποίο χρησιμοποιείται από κοινού με μια οπτική πηγή φωτός για να συλλέξει τις εικόνες του εξωτερικού κατώτατου σημείου για την επεξεργασία.

Ο εξοπλισμός ανίχνευσης πρέπει να διατηρηθεί και να καθαριστεί τακτικά κατά τη διάρκεια της χρήσης (όπως ο καθαρισμός ζωνών μεταφορέων, ο καθαρισμός καμερών, κ.λπ.), και η μετρώντας λειτουργία μπορεί να συνειδητοποιηθεί αφότου εξετάζεται το ολοκληρωμένο προϊόν.

Σύνθεση συστημάτων

Αυτό το σχέδιο εξηγείται από τις ακόλουθες πτυχές: μηχανικό μέρος, μέρος υλικού, και μέρος λογισμικού. Οι συγκεκριμένες οδηγίες είναι οι ακόλουθες:

(1) μηχανικό μέρος:

Το μηχανικό μέρος μετάδοσης είναι το τμήμα πυρήνων του συστήματος, το οποίο φέρνει όλα τις συσκευές μετάδοσης και το ηλεκτρονικό υλικό (βιομηχανικές κάμερες, πηγές φωτός, βιομηχανικοί υπολογιστές, οθόνες αφής, ηλεκτρικά κιβώτια, κ.λπ.). Η ζώνη μεταφορέων υιοθετεί την τεχνολογία προσρόφησης αρνητικής πίεσης για να εξασφαλίσει ότι το ηλεκτρονικό σύστημα παίρνει τις εικόνες γρήγορα και ακριβώς.

(2) μέρος υλικού:

Το μέρος υλικού περιλαμβάνει τις κάμερες, τους φακούς, τις πηγές φωτός, τις πνευματικές συσκευές, τους υπολογιστές, τις οθόνες αφής και άλλες ηλεκτρικές συσκευές.
