Αντικείμενο επιθεώρησης

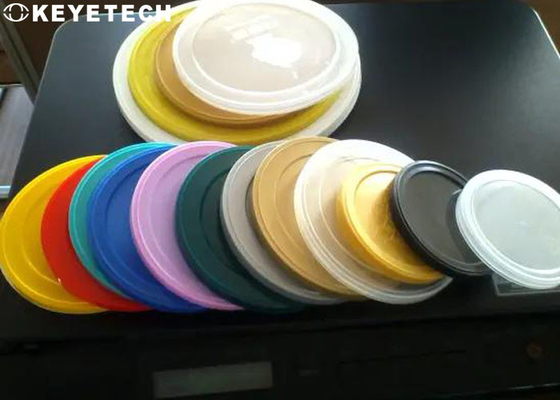

Αυτό το πρόγραμμα στοχεύουν κυρίως στους διάφορους τύπους καλυμμάτων γαλάτων σε σκόνη μέσα και συναντά τις ακόλουθες απαιτήσεις εξέτασης σύμφωνα με τις επιτόπιες ανάγκες επικοινωνίας:
ετικέτα:
1.Whether υπάρχει μια ετικέτα, εάν δεν υπάρχει καμία ετικέτα ή η ετικέτα είναι ελλιπής, αυτό είναι ένα μη συμμορφούμενο προϊόν
η ετικέτα 2.The είναι λοξή, και η λοξή κίνηση πρέπει για να είναι μεγαλύτερη από 0.5mm ως μη συμμορφούμενο προϊόν
τα ανάτυπα ετικετών 3.For, δύο ή περισσότερα φύλλα πρέπει για να είναι μη συμμορφούμενα προϊόντα. Εάν δύο ή περισσότερα φύλλα επικαλύπτονται εντελώς και έχουν τα προφανή χαρακτηριστικά, θα ανιχνευθούν ως μη συμμορφούμενα προϊόντα.
Έγχυση ελλιπής, σαλιάσματα, λάμψη:
1.Injection ελλιπής στην ορατή σειρά πίσω από το κιβώτιο καλύψτε, και η έλλειψη υλικού πρέπει για να είναι μεγαλύτερη από 0.5mm ως μη συμμορφούμενο προϊόν
2.Burrs και η λάμψη της οπίσθιας κάλυψης του κιβωτίου καλύπτει, το οποίο απαιτεί τα σαλιάσματα και τη λάμψη από 0.5mm για να είναι αναρμόδια προϊόντα.
Ανοίγοντας δαχτυλίδι ελλιπές, σπασμένος, να λείψει
1.Opening δαχτυλίδι ελλιπές: Η έλλειψη υλικού μεγαλύτερου από 0.5mm είναι αναρμόδια
2.Opening δαχτυλίδι που σπάζουν: το ράγισμα μεγαλύτερο από 1mm είναι αναρμόδιο
3.Opening ελλείπων: το ελλείπον δαχτυλίδι είναι αναρμόδιο
Λαβή κουταλιών γαλάτων σε σκόνη, πλαίσιο, να λείψει
1.Missing τη λαβή ή η λαβή που σπάζουν είναι αναρμόδια
2.Missing το πλαίσιο ή το πλαίσιο που σπάζουν είναι αναρμόδιο
Περίπου το σύστημα
- Ο εξοπλισμός μπορεί να πραγματοποιήσει το συγκεντρωμένο έλεγχο και να παρέχει τη σε πραγματικό χρόνο θέση παραγωγής
- Εάν υπάρχουν πέντε ή περισσότερα αναρμόδια προϊόντα που απορρίπτονται σε μια σειρά, ο εξοπλισμός δοκιμής θα στείλει ένα σήμα κλεισίματος στον οικοδεσπότη, και ένας συναγερμός θα δηλώσει τους μηχανικούς για να επιβεβαιώσει εάν υπάρχουν προβλήματα με τα τμήματα οικοδεσποτών, και την αναστοιχειοθέτηση και την έναρξη αφότου αποβάλλονται τα προβλήματα
Περίληψη

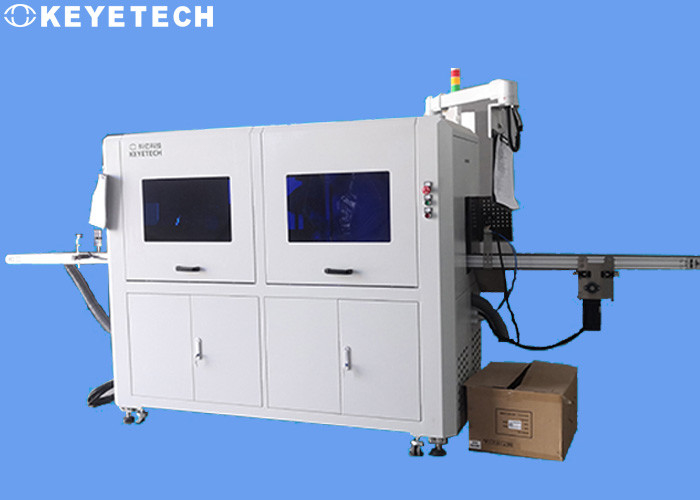

Ολόκληρο το σύστημα ενσωματώνει τους μηχανικούς μηχανισμούς, το οπτικό οπτικό υλικό και το λογισμικό συστημάτων επιθεώρησης, την απόρριψη ελαττωματικών προϊόντων και τις μετρώντας συσκευές. Η ταχύτητα επιθεώρησης του εξοπλισμού πλήρως αντιστοιχείται την επιτόπια ταχύτητα παραγωγής, και υπάρχει ένα μεγάλο πλεόνασμα ταχύτητας για την πιό πρόσφατη επέκταση. Η είσοδος της μηχανής επιθεώρησης και της εξόδου μπορεί να ενσωματωθεί με στην επιτόπια γραμμή μεταφορέων του πελάτη, και ο εξοπλισμός μπορεί να είναι χρησιμοποιημένο 7* 24 ώρες την ημέρα, το οποίο βελτιώνει πολύ την αποδοτικότητα παραγωγής.

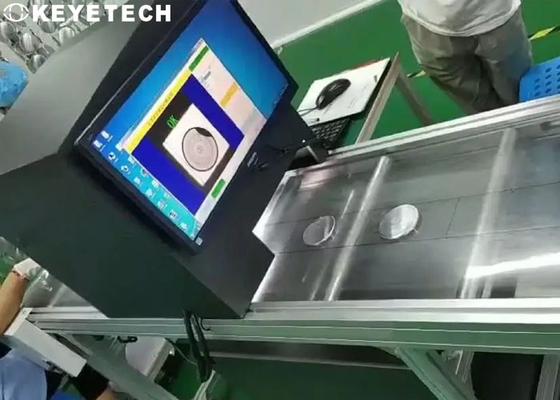

Εξοπλισμός επιθεώρησης καπακιών γαλάτων σε σκόνη, με τη βιομηχανική κάμερα υψηλός-εικονοκυττάρου που επεξεργάζεται το βιομηχανικό φακό, την περιεκτική ανίχνευση των ατελειών στην ετικέτα γαλάτων σε σκόνη ΚΑΠ, το στόμα εύκολος--δακρυ'ων, το κουτάλι γαλάτων σε σκόνη, το στόμα αλλαγής, κ.λπ. Αφότου συλλέγει το σύστημα την εικόνα δειγμάτων, συγκρίνεται με το τυποποιημένο πρότυπο μέσω του λογισμικού επεξεργασίας εικόνας μετά από την ανάλυση, τα καλά και κακά προϊόντα κρίνονται, και τα ελαττωματικά προϊόντα αποβάλλονται αυτόματα on-line. Αφότου ανιχνεύεται το ολοκληρωμένο προϊόν, η μετρώντας λειτουργία μπορεί να πραγματοποιηθεί, και ο υπολογισμός είναι ακριβής. Το λογισμικό θα ανοίξει τα πρότυπα σύγκρισης δειγμάτων, και το προσωπικό παραγωγής στην περιοχή πελατών μπορεί να ελέγξει την ακρίβεια σύγκρισης και να επιλέξει τα πρότυπα ακρίβειας καταλληλότερα για τους όρους παραγωγής τους, με αυτόν τον τρόπο ελέγχοντας το ποσοστό ατέλειας.
Λεπτομέρειες επιθεώρησης
1, ολόκληρο το σύστημα περιλαμβάνει τα μηχανικά μέρη, το οπτικά ηλεκτρονικά υλικό και το λογισμικό συστημάτων επιθεώρησης. Και τα δύο κόμματα πρέπει να προκαθορίσουν το ύψος της γραμμής μεταφορέων για να διευκολύνουν τον επιτόπιο ελλιμενισμό εξοπλισμού.
2, σύμφωνα με τις ανάγκες του πελάτη τελών, ο αριθμός καμερών χρησιμοποιούμενων και το αντίστοιχο περιεχόμενο επιθεώρησης καθορίζονται σύμφωνα με τις απαιτήσεις αυτής της επιθεώρησης. Ο ακόλουθος πίνακας είναι η ακρίβεια του περιεχομένου επιθεώρησης.
|
Αριθμός κάμερας
|
Πεδίο επιθεώρησης
|
Περιεχόμενο επιθεώρησης
|
Ακρίβεια ανίχνευσης
|
Αριθμός κάμερας
|
Ποσοστό λάθους
|
Ικανότητα
|
| 4 σύνολο |
Δευτερεύουσα περιοχή
|
Μαύρο σημείο, έγκαυμα
|
≥0.2mm |
≥99% |
<0.5% |
150Pcs/mins
|
|
Έγχυση ελλιπής, κατά προσέγγιση
|
≥0.5mm |
| 1 σύνολο |
Κατώτατη ετικέτα
|
Με την ετικέτα ή όχι, επικάλυψη
|
|
≥99% |
<0.5% |
|
Λανθασμένη θέση, χάσμα
|
≥0.5mm |
≥99% |
<0.5% |
| 1 σύνολο |
χείλι
|
Έγχυση ελλιπής
|
≥0.5mm |
≥99% |
<0.5% |
| 2 σύνολο |
Πλαίσιο κουταλιών
|
Με το πλαίσιο ή όχι
|
|
≥99% |
<0.5% |
|
Με τη λαβή ή όχι
|
| 2 σύνολο |
Ανοίγοντας δαχτυλίδι
|
Με το δαχτυλίδι ή όχι
|
≥0.5mm |
≥99% |
<0.5% |
|
Έγχυση ελλιπής
|
≥0.5mm |
≥99% |
<0.5% |
- Τοποθετήστε το προϊόν στο μπροστινός-σκηνικό υλικό που δίνει και που μεταβιβάζει το μηχανισμό από το μόνος-πιάσιμο, και συγχωνεύστε τα δύο προϊόντα σε μια σειρά μέσω του κυλίνδρου 1/2 προωθητών και εισάγετε το σταθμό επιθεώρησης
- Ø ο πρώτος σταθμός επιθεώρησης: εγκαταστήστε ένα σύνολο καμερών και οπτικού συστήματος για να ανιχνεύσετε τις ατέλειες ετικετών στην κορυφή της κάλυψης, και ανυψώστε το προϊόν μέσω του κενού μεταφορέα 2, εγκαταστήστε τη κάμερα επιθεώρησης και την πηγή φωτός στο κατώτατο σημείο για να πραγματοποιήσετε την εργασία επιθεώρησης
- Ø ο δεύτερος σταθμός επιθεώρησης: εγκαταστήστε ένα σύνολο καμερών και οπτικών συστημάτων. Αφότου εισάγουν τα περάσματα προϊόντων μέσω του κενού μεταφορέα 2, αυτό το μεταφορέα 3, δηλ., εισάγει το δεύτερο σταθμό επιθεώρησης. Η κάμερα επιθεώρησης και η πηγή φωτός εγκαθίστανται στο ανώτερο μέρος για να ανιχνεύσουν τις ατέλειες στο καπάκι. Ανίχνευση
- Ø ο τρίτος σταθμός επιθεώρησης: Εγκαταστήστε οκτώ σύνολα καμερών και ένα σύνολο οπτικών συστημάτων. Αυτός ο σταθμός επιθεώρησης πραγματοποιεί την ανίχνευση των ατελειών στη σειρά του κουταλιού, του υποστηρίγματος, του στόματος εύκολος--δακρυ'ων, και της περιφέρειας του καπακιού.
Ο εξοπλισμός δοκιμής πρέπει να διατηρηθεί τακτικά και να καθαριστεί κατά τη διάρκεια της χρήσης (όπως ο καθαρισμός ζωνών μεταφορέων, ο καθαρισμός καμερών, κ.λπ.). Ο ίδιος ο εξοπλισμός δοκιμής δεν θα προκαλέσει τις δευτερεύουσες πηγές ρύπανσης (όπως τα συντρίμμια, ο λεπτός αφρός, κ.λπ.) στα δοκιμασμένα δείγματα.
