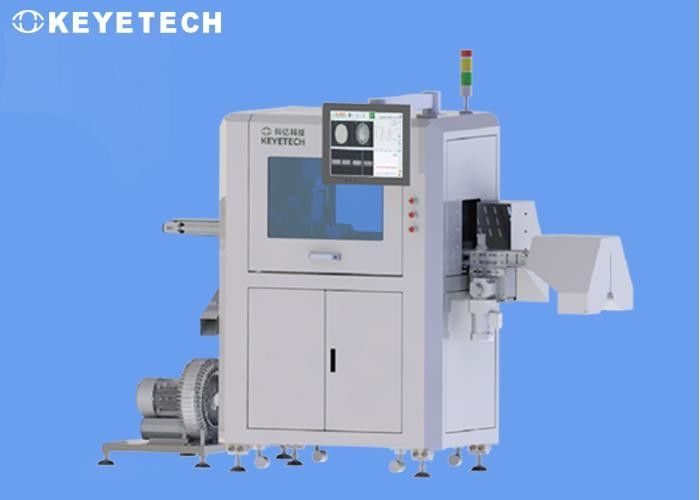

Μηχανή οπτικής επιθεώρησης με επεξεργασία εικόνας όρασης

Μηχανή οπτικής επιθεώρησης με επεξεργασία εικόνας όρασης

Αρχή ελέγχου

Η μηχανή οπτικής επιθεώρησης που αναπτύχθηκε με βάση την τεχνολογία επεξεργασίας εικόνας μηχανικής όρασης έχει τα χαρακτηριστικά της υψηλής ακρίβειας, της υψηλής ταχύτητας και της πολλαπλής δειγματοληψίας.Μονάδα εντοπισμού θέσης ενεργοποίησης, μονάδα επεξεργασίας εικόνας και μονάδα ελέγχου.η κάμερα και το σύστημα όρασης ενεργοποιούνται για να παράγουν σήματα ανίχνευσης για να ολοκληρώσουν τη λειτουργία ανίχνευσης.

Μετά την άφιξη του δείγματος στην θέση, το σύστημα θα πρέπει να είναι σε θέση να αναπτύσσει ταυτόχρονα την ανάλυση του δείγματος.ο άνω εξοπλισμός υπολογιστή παρέχει ένα σήμα ενεργοποίησης (για να διασφαλιστεί ότι η απόκλιση σταθερότητας της θέσης του εισερχόμενου υλικού δεν είναι μεγαλύτερη από 1 mm)Μετά την ανάλυση λογισμικού οπτικού συστήματος, εάν το προϊόν είναι ΟΚ, η διεπαφή λογισμικού εμφανίζει ΟΚ.και εκπέμπει το αντίστοιχο σήμα επιτυχίας/αποτυχίας δοκιμήςΟ κεντρικός δίσκος του εξοπλισμού υιοθετεί την φωτοηλεκτρική ανίχνευση της συσκευής εκτροπής
Η τοποθέτηση είναι πιο ακριβής.

Βασικές λειτουργίες οπτικής επιθεώρησης

• Ανίχνευση σε απευθείας σύνδεση υψηλής ταχύτητας: 450 τεμάχια/ λεπτό, 600 τεμάχια/ λεπτό για την εξωτερική κάλυψη.
• Συμπληρώνεται αυτόματα ο συγχρονισμός μεταξύ του προϊόντος που ελέγχεται και της εικόνας που λαμβάνεται από την κάμερα, εντός 50 ms.
• Αυτόματη αποθήκευση εικόνων προϊόντων, οι οποίες μπορούν να χρησιμοποιηθούν για ιστορικά ερωτήματα.
• Αναγνωρίζει αυτόματα την έλλειψη εξαρτημάτων, έλλειψη υλικών, μικτά υλικά, ξένα σώματα, ελαττώματα συνδυασμού, ελαττώματα εμβολιασμού κλπ.
• Σχεδιασμός φωτεινής πηγής λυχνίας, μείωση της φωτεινής ρύπανσης και εξοικονόμηση ενέργειας.
• Αυτοματοποιημένες στατιστικές (καλές, κακές, συνολικές κλπ.).
• Το σύστημα έχει τη λειτουργία της αυτόματης ενεργοποίησης SMS όταν ενεργοποιείται ο συναγερμός.
• Ακρίβεια ανίχνευσης: περισσότερα από 0,2 mm2 ελαττώματα, κυρίως λόγω έλλειψης υλικών, ξένων σωμάτων, ελαττωμάτων κλπ.
• Η αυτομάθηση και οι δοκιμές τύπων προϊόντων με διαφορετικές προδιαγραφές μπορούν να πραγματοποιούνται κατά περίπτωση.
• Εμφάνιση μη ειδικών προϊόντων, παράδοση αντίστοιχων σημάτων ελαττώματος και μετάβαση στο επόμενο βήμα σύμφωνα με τις απαιτήσεις.

Τα πλεονεκτήματά μας

Σύστημα τροφοδοσίας

Ο μηχανισμός τροφοδοσίας συνδέεται με την πύλη εκφόρτωσης του άνω μηχανισμού και ο άνω μηχανισμός μεταφέρει το καπάκι σφράγισης στην δονητική πλάκα του συστήματος τροφοδοσίας,και η δονητική πλάκα μεταφέρει το καπάκι σφράγισης που θα επιθεωρηθεί στην τροφοδοτική γραμμή σύμφωνα με την προκαθορισμένη λογική.

Πλατφόρμα επιθεώρησης

Όταν η πλατφόρμα ελέγχου μεταφέρει το κάλυμμα σφράγισης στην θέση ελέγχου, ο αισθητήρας οπτικών ινών ενεργοποιεί την κάμερα για να τραβήξει φωτογραφίες,και το σύστημα οπτικής επιθεώρησης ρυθμίζεται σύμφωνα με τον δείκτη επιθεώρησηςΌταν η πλατφόρμα οπτικής επιθεώρησης και επιθεώρησης μεταφέρει το κάλυμμα σφράγισης στην θέση ελέγχου,Ο αισθητήρας οπτικών ινών θα ενεργοποιήσει την κάμερα για να πάρει φωτογραφίες.

Σύστημα διαλογής

Σύμφωνα με το αποτέλεσμα της οπτικής επιθεώρησης και τον προεπιλεγμένο λογικό διακόπτη, το PLC βιομηχανικού ελέγχου ειδοποιεί τη σόλενοειδή βαλβίδα για την εκτέλεση της διαλογής.Η δράση διαλογής πραγματοποιείται από το φουσκωτό ακροφύσιο, και τα απορριμμένα μη ειδικά υλικά θα αποθηκευτούν αντίστοιχα στο κουτί ανακύκλωσης.

Μονάδα όρασης (κάμερα, φακός, πηγή φωτός)

Το σύστημα οπτικής επιθεώρησης περιλαμβάνει κυρίως: κάμερα, φακό, φωτεινή πηγή και λογισμικό επεξεργασίας εικόνας.το σύστημα απεικόνισης που αποτελείται από την κάμερα και τον φακό που την καταγράφειΌταν η κάμερα λάβει το σήμα ενεργοποίησης, το σύστημα απεικόνισης θα ανιχνεύσει το δείγμα.να κρίνει αν το δείγμα είναι κατάλληλο ή όχι, και εκπέμπει το αντίστοιχο σήμα OK/NG για μεταγενέστερη επεξεργασία του εξοπλισμού.

Μετά την πώληση

• Ο πωλητής θα πρέπει να ολοκληρώσει τη δημιουργία και την αντιμετώπιση προβλημάτων από το βασικό μοντέλο αλγόριθμου του προϊόντος πριν από την αποστολή του εξοπλισμού,παρέχουν επίσης εξ αποστάσεως υποστήριξη μετά την άφιξη του εξοπλισμού στο χώρο του πελάτη· και να παρέχει στον αγοραστή τα εργοστασιακά δεδομένα και το εγχειρίδιο λειτουργίας του εξοπλισμού.
• Η εταιρεία μας παρέχει δωρεάν υπηρεσίες εξ αποστάσεως λειτουργίας και συντήρησης σε απευθείας σύνδεση.
• Η εταιρεία μας έχει τακτικό πρόγραμμα εκπαίδευσης εκτός σύνδεσης κάθε χρόνο, έτσι ώστε οι εγχώριοι και ξένοι πελάτες να μπορούν να στείλουν τους μηχανικούς τους να συμμετάσχουν (με δικά τους έξοδα).Όσοι περάσουν την εξέταση μπορούν να λάβουν πιστοποιητικό λειτουργικών δεξιοτήτων του κλάδου.
