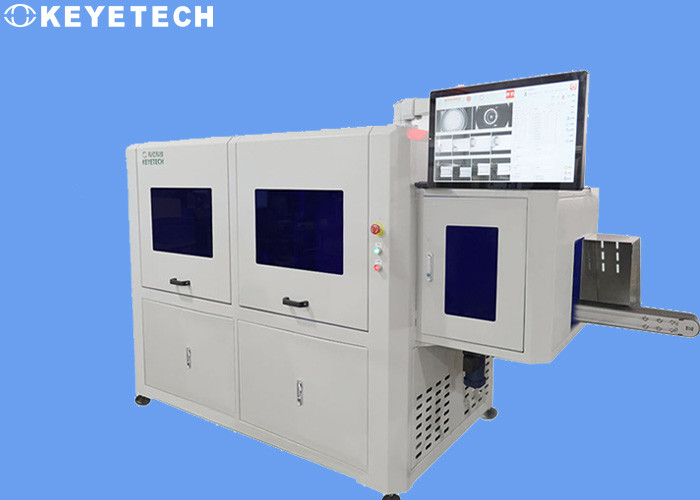

Οπτικό σύστημα επιθεώρησης AOI για τον έλεγχο σφραγίδων στολισμάτων ΚΑΠ μπουκαλιών

Σχεδιάγραμμα επιχείρησης

Η βασική τεχνολογία στηρίζεται στο βασικό εργαστήριο της αναγνώρισης σχεδίων του πανεπιστημίου της επιστήμης και της τεχνολογίας της Κίνας, και έχει μια υψηλού επιπέδου διδακτορική ομάδα Ε&Α καλύπτοντας την ολόκληρη αλυσίδα τεχνολογίας της οπτικής, των μηχανικών, της ηλεκτρικής ενέργειας, του υπολογισμού και του λογισμικού. Μέσω της πρακτικής προγράμματος στους τομείς της συσκευασίας των εμπορευματοκιβωτίων, 3C, η ιατρική, το κλωστοϋφαντουργικό προϊόν, τα τρόφιμα, κ.λπ., το λογισμικό kvs-AI και η πλατφόρμα υλικού έχουν δημιουργηθεί, έτσι ώστε η τεχνολογία AI μπορεί να μετασχηματιστεί στην πραγματική παραγωγικότητα.

Αρχή επιθεώρησης

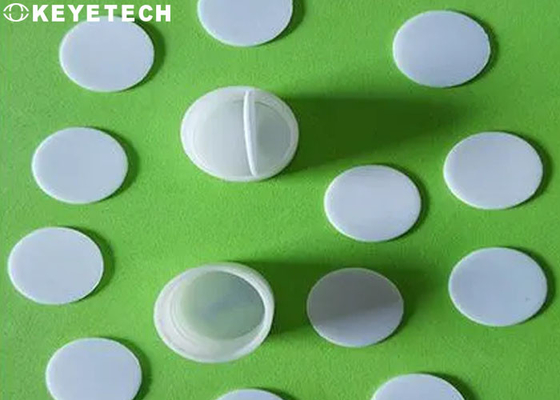

Αυτό το σχέδιο σχεδιάζεται σύμφωνα με τις πραγματικές συνθήκες κομματιών προς κατεργασία στην περιοχή, και το στόλισμα ΚΑΠ μπουκαλιών επιθεωρείται οπτικά για να αντικαταστήσει τη χειρωνακτική εργασία επιθεώρησης. Το σύστημα ανίχνευσης συνολικά ενσωματώνει το οπτικό οπτικό υλικό, το λογισμικό συστημάτων ανίχνευσης, και τους διπλούς αισθητήρες μαξιλαριών.

Ο εξοπλισμός ανίχνευσης εγκαθίσταται on-line στη γραμμή παραγωγής. Η ταχύτητα ανίχνευσης είναι 500/min ελλείψει του κλεισίματος. Ο εξοπλισμός μπορεί να λειτουργήσει 7* 24 ώρες την ημέρα, το οποίο βελτιώνει πολύ την αποδοτικότητα παραγωγής.

Εφαρμογή της κάμερας

• Το στόμα και η εσωτερική επιθεώρηση του στρογγυλού σωλήνα μεταβιβάζονται σύμφωνα με τον τρόπο που το στόμα του σωλήνα αντιμετωπίζει προς τα κάτω. Ένα σύνολο βιομηχανικών καμερών εγκαθίσταται κάτω από το στόμα του σωλήνα για να συνεργαστεί με τη χρήση των οπτικών πηγών φωτός για να συλλέξει τις εικόνες του στόματος του σωλήνα και το εσωτερικό για την επεξεργασία.
• Για την ανίχνευση του εξωτερικού κατώτατου σημείου του κυκλικού σωλήνα, ένα σύνολο βιομηχανικών καμερών εγκαθίσταται στην κορυφή, η οποία χρησιμοποιείται από κοινού με την οπτική πηγή φωτός για να συλλέξει τις εικόνες του εξωτερικού κατώτατου σημείου του σωλήνα για την επεξεργασία.

• Για την επιθεώρηση του σημείου εγχύσεων στο εξωτερικό κατώτατο σημείο του στρογγυλού σωλήνα, ένα σύνολο βιομηχανικών καμερών εγκαθίσταται στην πλάγια ανώτερη θέση έξω από το σώμα σωλήνων. Με τη χρήση των οπτικών πηγών φωτός, οι χαρακτηριστικές εικόνες των ατελειών στο σημείο εγχύσεων συλλέγονται σε μια πλάγια γωνία για να επιτύχουν την επίδραση ανίχνευσης.
• Για την επιθεώρηση της εξωτερικής πλευράς του στρογγυλού σώματος σωλήνων, 4 σύνολα βιομηχανικών καμερών εγκαθίστανται γύρω από το σώμα σωλήνων για να διαμορφώσουν μια δακτυλιοειδή επιθεώρηση επιφάνειας 360 βαθμού. Με τη χρήση των οπτικών πηγών φωτός, οι εικόνες της εξωτερικής πλευράς του σώματος σωλήνων συλλέγονται και υποβάλλονται σε επεξεργασία από το σύστημα.

Σύνθεση συστημάτων
Ηλεκτρονικό μέρος υλικού

• Το ηλεκτρονικό μέρος υλικού περιλαμβάνει τις βιομηχανικές κάμερες, βιομηχανικοί φακοί, πηγές φωτός, ωθήσεις, βαλβίδες σωληνοειδών (που απορρίπτουν τα απόβλητα),
• Ηλεκτρικό κιβώτιο ελέγχου συστημάτων (αρμόδιο για τον ηλεκτρικό και έλεγχο λογικής), φω'τα συναγερμών τρεις-χρώματος, και οθόνη αφής 21 ίντσας.
• Ο γενικός έλεγχος λογικής του συστήματος πραγματοποιώ από ένα μεγάλο FPGA τσιπ, και οι συγκεκριμένες λειτουργίες της περιλαμβάνουν:
• Προκαλέστε τη κάμερα για να πάρετε τις εικόνες
• Στροβοσκόπιο πηγής φωτός ώθησης
• Προκαλέστε τον κύλινδρο βαλβίδων σωληνοειδών για να απομακρύνετε τα προϊόντα αποβλήτων ελαστικά
• Προκαλέστε το φωτεινό σήμα συναγερμών
• Μέρος λογισμικού

Το λογισμικό είναι η γενική πλατφόρμα ελέγχου του εξοπλισμού, και οι συγκεκριμένες λειτουργίες της είναι οι ακόλουθες:

• Επιτρέψτε και θέστε εκτός λειτουργίας τη λειτουργία ανίχνευσης συστημάτων.
• Ρύθμιση των παραμέτρων και της ακρίβειας δεικτών ανίχνευσης.
• Δειγματοληψία και αποθήκευση προτύπων, αποθήκευση πληροφοριών ανίχνευσης δειγμάτων και ανάκληση.
• Λειτουργία βαθμολόγησης οθόνης καμερών.
• Σε πραγματικό χρόνο επίδειξη πληροφοριών παραγωγής (ποσοστό περασμάτων, συνολική παραγωγή, ταχύτητα, κ.λπ.) του συστήματος, ιστορικό ξεφύλλισμα πληροφοριών παραγωγής
• Κοιτάξτε βιαστικά, εξάγετε και σώστε τις λειτουργίες.
• Διαχείριση άδειας σύμφωνα με τον απολογισμό σύνδεσης (παραδείγματος χάριν, οι γενικοί χρήστες λειτουργίας θέτουν εκτός λειτουργίας τις άδειες ρύθμισης παραμέτρου).
• Η λειτουργία και η ρύθμιση των μηχανικών μερών του συστήματος (όπως: άνοιγμα της συσκευής μετάδοσης, ρύθμιση του χρόνου εγχύσεων αέρα της αεροβαλβίδας,
• ρύθμιση σημάτων συναγερμών).

Οι πρόσθετες λειτουργίες εκείνο το κόμμα Α χρειάζονται στο προσθετικό.
