Σύστημα μηχανικής όρασης ODM για τον αυτόματο ηλεκτρολυτικό πυκνωτή εξοπλισμού επιθεώρησης

Υπόβαθρο προϊόντων

Η αντικατάσταση της εργασίας από τις μηχανές είναι μια γενική τάση στην τρέχουσα βιομηχανία κατασκευής. Οι μηχανές μπορούν να αντικαταστήσουν τους ανθρώπους στη βιομηχανική παραγωγή για να κάνουν έναν μεγάλο αριθμό μονότονων, συχνών και επαναλαμβανόμενων διαδικασιών, ή διαδικασιών στα επικίνδυνα και σκληρά περιβάλλοντα. Η διαδικασία παραγωγής της μηχανής είναι ιδιαίτερα συνεπής, και η ποιότητα του προϊόντος είναι πολύ σταθερή, το οποίο μπορεί να φέρει τα σταθερά οφέλη στην επιχείρηση η μηχανή μπορεί να λειτουργήσει συνεχώς για 24 ώρες, η επιχείρηση μπορεί ακριβώς να προβλέψει την παραγωγή, και ο κατάλογος μπορεί επίσης να ελεγχθεί καλύτερα. Κάθε μείωση κόστους στη διαδικασία παραγωγής θα μετασχηματιστεί στην ανταγωνιστικότητα του προϊόντος στην αγορά. Οι κατασκευαστικές επιχειρήσεις έχουν χρησιμοποιήσει έναν μεγάλο αριθμό έξυπνων συσκευών για να εξασφαλίσουν ποιότητα των προϊόντων, να βελτιώσουν την αποδοτικότητα παραγωγής, και να αποφύγουν τα βιομηχανικά ατυχήματα. Η βιομηχανία κατασκευής πυκνωτών είναι σε μια περίοδο μετάβασης από τον παραδοσιακό εξοπλισμό στον ευφυή εξοπλισμό κατασκευής. Εάν μια επιχείρηση θέλει να αρπάξει ένα μεγαλύτερο μερίδιο αγοράς στον άγριο ανταγωνισμό και να ξεφορτωθεί τον ομοιογενή ανταγωνισμό των προϊόντων, πρέπει να βελτιώσει το επίπεδο αυτοματοποίησης της γραμμής παραγωγής. Η εισαγωγή των προηγμένων μηχανών επιθεώρησης εμφάνισης είναι ένας ισχυρός τεχνικός τρόπος να πραγματοποιηθεί ο μετασχηματισμός και να αναβαθμίσουν της βιομηχανίας κατασκευής πυκνωτών.

Αρχή επιθεώρησης:

Τα υλικά τακτοποιούνται με το δομένος πιάτο, τη γραμμική δόνηση και τη μη καταστρεπτική μεταβίβαση, και η ικανότητα είναι σταθερά και ορντινάντσα που μεταφέρεται στο συγκεκριμένο σταθμό επιθεώρησης, και έπειτα η εικόνα δειγμάτων υψηλός-εικονοκυττάρου που συλλαμβάνεται από τη βιομηχανική κάμερα μεταφέρεται στο λογισμικό επεξεργασίας εικόνας. Αφότου αναλύει το σύστημα και επεξεργάζεται, κρίνει τα καλά και ελαττωματικά προϊόντα, και ελέγχει τα αντίστοιχα πνευματικά συστατικά για να αποβάλει τα ελαττωματικά προϊόντα, και συλλέγει τελικά τα κατάλληλα προϊόντα.

Εξεταστικές λεπτομέρειες:

Η μηχανή επιθεώρησης υιοθετεί 14 σύνολα βιομηχανικών καμερών υψηλός-εικονοκυττάρου και υψηλής απόδοσης stroboscopic πηγών φωτός για να πραγματοποιήσει τις πανκατευθυντικές οπτικές επιθεωρήσεις για τις ατέλειες εμφάνισης προϊόντων. Η ταχύτητα επιθεώρησης είναι 400-600 κομμάτια/λεπτό. Ο εξοπλισμός μπορεί να πραγματοποιήσει τις ώρες 7*24 της παντός καιρού λειτουργίας, και μπορεί να είναι σε ανοικτή γραμμή αυτόματα. Αποβάλτε τα κάτω του μετρίου προϊόντα.

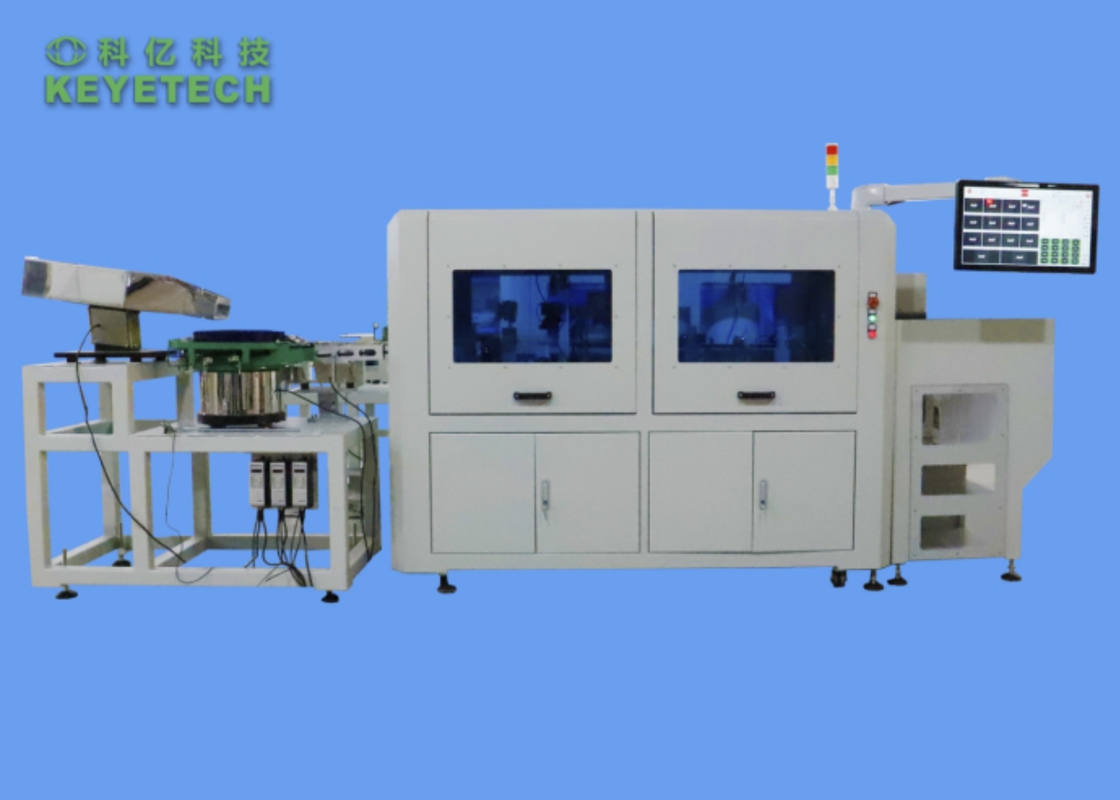

Ολόκληρο το σύνολο εξοπλισμού επιθεώρησης περιλαμβάνει το μηχανικά, οπτικά ηλεκτρονικά υλικό και το λογισμικό συστημάτων επιθεώρησης. Η είσοδος και η έξοδος του εξοπλισμού είναι διατηρημένες για τις θέσεις ελλιμενισμού να διευκολυνθούν οι επιτόπιες διαδικασίες.

1, πρότυπα επιθεώρησης

2, σύνθεση συστημάτων:

(1) μηχανικό μέρος:

Το μηχανικό μέρος είναι το τμήμα πυρήνων του συστήματος, το οποίο φέρνει όλα τις συσκευές μετάδοσης και το ηλεκτρονικό υλικό (βιομηχανικές κάμερες, πηγές φωτός, βιομηχανικοί υπολογιστές, οθόνες αφής, ηλεκτρικά κιβώτια, κ.λπ.). Ο μεταφορέας ελέγχεται από μια σερβο μηχανή, και η εικόνα συλλαμβάνει είναι ακριβής. Ο εξοπλισμός είναι εξοπλισμένος με δύο κολπίσκους ελαττωματικών προϊόντων στα χωριστά σοβαρά ελαττωματικά προϊόντα (όπως το κατώτατο σημείο τυμπάνων, η πλάγια άκρη δέρματος, κ.λπ.) και τα γενικά ελαττωματικά προϊόντα.

(2) λογισμικό επιθεώρησης:

Το λογισμικό είναι η κύρια πλατφόρμα ελέγχου του εξοπλισμού, και οι συγκεκριμένες λειτουργίες της είναι οι ακόλουθες:

• Διευκόλυνση και να θέσει εκτός λειτουργίας της λειτουργίας ανίχνευσης συστημάτων.
• Ρύθμιση των παραμέτρων και της ακρίβειας των δεικτών ανίχνευσης.
• Δειγματοληψία και αποθήκευση προτύπων, αποθήκευση πληροφοριών ανίχνευσης δειγμάτων και ανάκληση.
• Βαθμολόγηση καμερών
• Σε πραγματικό χρόνο πληροφορίες παραγωγής συστημάτων επίδειξης (κατάλληλο ποσοστό, συνολική παραγωγή, ταχύτητα, κ.λπ.). Κοιτάξτε βιαστικά, εξάγετε και αποθηκεύστε τις ιστορικές πληροφορίες παραγωγής.
• το λ εκτελεί τη διαχείριση αρχής σύμφωνα με τον απολογισμό σύνδεσης (παραδείγματος χάριν, οι γενικοί λειτουργούντες χρήστες είναι απαγορευμένοι από τη χρησιμοποίηση των αδειών ρύθμισης παραμέτρου)
• Λειτουργία και ρύθμιση των μηχανικών μερών του συστήματος (όπως: αεριωθούμενη χρονική ρύθμιση αεροβαλβιδών, ρύθμιση ώθησης καμερών χρονική)
• Λειτουργίες που προστίθενται πρόσθετες λόγω των αναγκών πελατών

(3) μέρος υλικού:

Το μέρος υλικού περιλαμβάνει τις κάμερες, τους φακούς, τις πηγές φωτός, τις μεγάλες αεροβαλβίδες, τους βιομηχανικούς υπολογιστές, τις οθόνες αφής και άλλες ηλεκτρικές συσκευές. Για τις λεπτομέρειες, παρακαλώ αναφερθείτε στις λεπτομέρειες διαμόρφωσης εξοπλισμού.

Ο γενικός έλεγχος λογικής του συστήματος εφαρμόζω από ένα μεγάλο FPGA τσιπ.

Οι συγκεκριμένες λειτουργίες περιλαμβάνουν:

• Προκαλέστε το στροβοσκόπιο πηγής φωτός

• Προκαλέστε τη κάμερα για να πάρετε μια φωτογραφία
• Προκαλέστε το αεριωθούμενο αεροπλάνο βαλβίδων σωληνοειδών από τα προϊόντα αποβλήτων
• Ελέγξτε την ταχύτητα ζωνών
• Επεξεργασία έκτακτης ανάγκης για τις μαρμελάδες συστημάτων ή την παρόμοια κατάσταση
• Προκαλέστε το φως συναγερμών signalØ

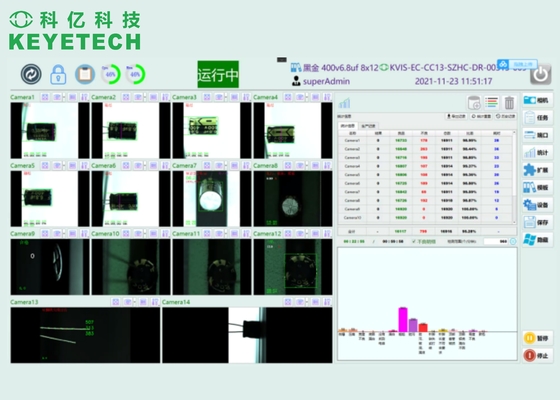

3, σε πραγματικό χρόνο εικόνα
