τρισδιάστατη μηχανή εξοπλισμού επιθεώρησης επιφάνειας HMI για το πλαστικό φλυτζάνι 300pcs/Min παγωτού

Η απόδοση ανίχνευσης είναι η ακόλουθη:

Αρχή επιθεώρησης

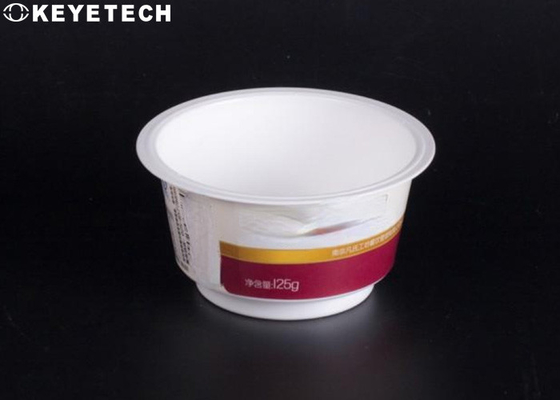

Τα πλαστικά φλυτζάνια παγωτού χρησιμοποιούνται γενικά στα καταστήματα ποτών, τα καυτά και κρύα καταστήματα ποτών, τα καταστήματα τσαγιού γάλακτος, τα ξενοδοχεία, τα εστιατόρια και τις καφετερίες, τα οποία παρέχουν στους καταναλωτές ποικίλα φλυτζάνια παγωτού. Το παγωτό είναι δημοφιλές, και η συσκευασία του παγωτού έχει προσελκύσει περισσότερη προσοχή από τους καταναλωτές. Η συσκευασία του παγωτού είναι όχι μόνο όμορφη και ελκυστική στους χρήστες, αλλά και μια διαισθητική εκδήλωση της ποιότητας των προϊόντων. Στη διαδικασία παραγωγής, λόγω της επιρροής του υλικού παραγωγής και της διαδικασίας παραγωγής, η επιφάνεια του φλυτζανιού θα έχει τις ποικιλίες βαθμών των ατελειών, όπως τα μαύρα σημεία, οι λεκέδες πετρελαίου, τα κίτρινα σημεία (διαφορετικά χρώματα), τα ξένα αντικείμενα, τα κ.λπ. Λόγω των διαφορετικών μεγεθών των φλυτζανιών, η χειρωνακτική ταχύτητα ανίχνευσης είναι σχετικά αργή. Σε αυτήν την περίπτωση, το σχέδιο και η παραγωγή της ευφυούς ανίχνευσης μηχανικής όρασης από Keye τεχνολογία μπορούν καλά να αντικαταστήσουν τη χειρωνακτική εργασία και να βελτιώσουν την ταχύτητα ανίχνευσης.

Επισκόπηση του συστήματος ανίχνευσης

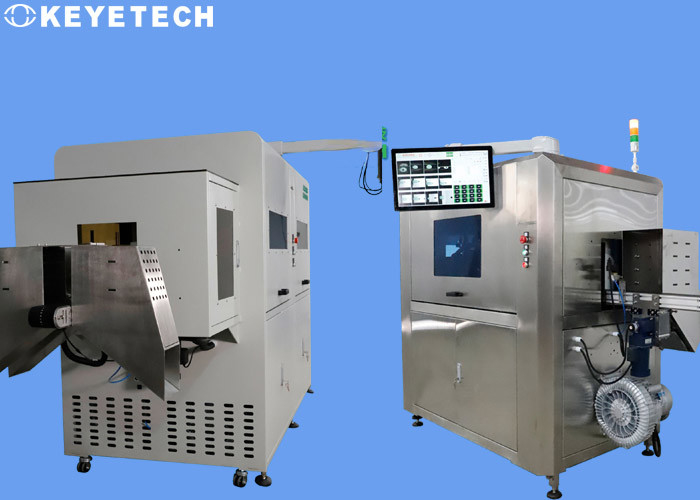

Ο γενικός εξοπλισμός περιλαμβάνει έναν ανελκυστήρα, μια μηχανή λήξης και έναν οπτικό εξοπλισμό ανίχνευσης. Η κανονική μεταβιβάζοντας ταχύτητα ανίχνευσης είναι 300 κομμάτια ανά λεπτό. Ο εξοπλισμός ανίχνευσης είναι εξοπλισμένος με 8 σύνολα βιομηχανικών συστημάτων καμερών υψηλός-εικονοκυττάρου για να διευθύνει μια μεγάλη έκταση της ανίχνευσης ατέλειας στην εμφάνιση του πλαστικού φλυτζανιού. Μπορεί να τακτοποιηθεί ανεξάρτητα στην περιοχή του πελάτη, και μπορεί να εξοπλιστεί με τον εξοπλισμό γραμμών παραγωγής όπως η αφαίρεση και η απολύμανση σκόνης σύμφωνα με τις συγκεκριμένες ανάγκες παραγωγής της περιοχής του πελάτη.

Αφότου επιλέγεται το σύστημα, το λογισμικό επεξεργασίας εικόνας συγκρίνεται με το τυποποιημένο πρότυπο για να αναλύσει τα χαρακτηριστικά των προϊόντων, και έπειτα το αγαθό και τα κακά προϊόντα κρίνονται, και τα ελαττωματικά προϊόντα αποβάλλονται αυτόματα on-line. Αφότου ανιχνεύεται το ολοκληρωμένο προϊόν, η μετρώντας και binning λειτουργία πραγματοποιείται, και η μετρώντας ακρίβεια είναι N~ (N+ 10) μέσα στη σειρά. Το λογισμικό θα ανοίξει τα πρότυπα σύγκρισης δειγμάτων, και ο επιτόπιος χειριστής του πελάτη μπορεί να ελέγξει την ακρίβεια σύγκρισης και να επιλέξει τα πρότυπα ακρίβειας καταλληλότερα για τους όρους παραγωγής τους, με αυτόν τον τρόπο ελέγχοντας το ποσοστό ατέλειας, με τα χαρακτηριστικά της γρήγορης και ακριβούς ανίχνευσης, της απλής και εύχρηστης λειτουργίας.

Ανίχνευση του περιεχομένου

1. Σε απάντηση στην απαίτηση για τα πλαστικά φλυτζάνια αυτή τη φορά, το σχέδιο σχεδίου της επιχείρησής μας είναι το ακόλουθο:

- Η επιχείρησή μας σχεδιάζει και διαμορφώνει 8 σύνολα βιομηχανικών συστημάτων επιθεώρησης καμερών για να ανιχνεύσει τις ατέλειες στο στόμα φλυτζανιών, φλυτζάνι outsole, κοιλαίνει το εσωτερικό κατώτατο σημείο, την περιφέρεια σωμάτων φλυτζανιών, το πλαίσιο φλυτζανιών και άλλες περιοχές.

- Σε αυτό το σχέδιο η επιχείρησή μας χρησιμοποιεί έναν ανελκυστήρα και μια ειδική μηχανή λήξης για τον υλικό μηχανισμό λήξης. Λόγω της ειδικής κατάστασης του φλυτζανιού, η μηχανή λήξης φλυτζανιών τύπων καταρρακτών δεν μπορεί να χρησιμοποιηθεί. Αφότου ανιχνεύει το δείγμα, η μειωμένη μηχανή λήξης φλυτζανιών τύπων δίσκων μπορεί επίσης να χρησιμοποιηθεί κάτω από την προϋπόθεση της εξασφάλισης της ποιότητας. Επιτύχετε τη μεγάλη λειτουργία.

 Το σχηματικό διάγραμμα του σταθμού εγκαταστάσεων καμερών είναι το ακόλουθο:

Ο εξοπλισμός ανίχνευσης πρέπει να διατηρηθεί και να καθαριστεί τακτικά (όπως ο καθαρισμός ζωνών μεταφορέων, ο καθαρισμός καμερών, κ.λπ.) κατά τη διάρκεια της χρήσης. Ο ίδιος ο εξοπλισμός ανίχνευσης δεν θα προκαλέσει τις δευτερεύουσες πηγές ρύπανσης (όπως τα συντρίμμια, ο λεπτός αφρός, κ.λπ.) στα ανιχνευμένα δείγματα.

Σύνθεση συστημάτων

1. Μηχανικό μέρος

Το μέρος μετάδοσης είναι το τμήμα πυρήνων του συστήματος, το οποίο φέρνει όλα τις συσκευές μετάδοσης και το ηλεκτρονικό υλικό.

2. Ηλεκτρονικό μέρος υλικού

Το ηλεκτρονικό μέρος υλικού περιλαμβάνει τις βιομηχανικές κάμερες, τους βιομηχανικούς φακούς, τις πηγές φωτός, τις ωθήσεις, τις βαλβίδες σωληνοειδών (απόβλητα απορριμάτων), τα ηλεκτρικά κιβώτια ελέγχου συστημάτων (αρμόδια για τον ηλεκτρικό και λογικό έλεγχο), φω'τα προειδοποίησης τρεις-χρώματος, και 17 οθόνες αφής ίντσας.
