Πλαστικό σύστημα επιθεώρησης καπακιών καφέ με την υψηλή βιομηχανική κάμερα Piexl

Αντικείμενο επιθεώρησης

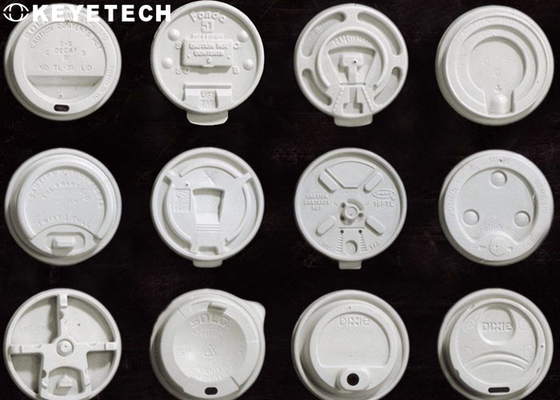

Τα πλαστικά προϊόντα με λευκό καπάκι ποτηριού είναι συνήθως χρησιμοποιούμενα καπάκια στην αγορά.ή σε διάφορα συσκευασμένα στερεά ποτάΣε ένα γρήγορο περιβάλλον διαβίωσης ή σε χαλαρό χρόνο ανάπαυσης, τα καπάκια ποτηριών PP μπορούν να θεωρηθούν ένα μεγάλο καταναλωτικό προϊόν, το οποίο ενθαρρύνει συνεχώς τους κατασκευαστές να επιταχύνουν την παραγωγή.Λόγω της αύξησης της συχνότητας χρήσηςΤο πρόβλημα είναι ότι το μέγιστο ύψος ανίχνευσης είναι περίπου 23 mm και η διάμετρος του φλιτζάνου είναι περίπου 92 mm.Η συμβατότητα μπορεί να προσδιοριστεί σύμφωνα με τις απαιτήσεις ανίχνευσης.

Αρχή ελέγχου

Μέσα από το σύστημα μεταφοράς, το καπάκι που βλέπει προς τα κάτω μεταφέρεται σε ένα συγκεκριμένο σταθμό με σταθερό και ομαλό τρόπο,και στη συνέχεια η εικόνα δείγμα υψηλών pixel που λαμβάνεται από την βιομηχανική κάμερα μεταφέρεται στο λογισμικό επεξεργασίας εικόνας, και το πρότυπο δείγμα συγκρίνεται και αναλύεται για να καθοριστεί αν το προϊόν είναι καλό ή όχι.και τελικά να συλλέξουν τα κατάλληλα προϊόντα.

Το λογισμικό θα ανοίξει το πρότυπο σύγκρισης δείγματος,και το προσωπικό παραγωγής στην περιοχή του πελάτη μπορεί να ελέγξει την ακρίβεια σύγκρισης και να επιλέξει το πρότυπο ακρίβειας που είναι πιο κατάλληλο για τις δικές τους συνθήκες παραγωγής, ελέγχοντας έτσι το ποσοστό ελαττωμάτων.

Λεπτομέρειες επιθεώρησης

The system equipped with 14 sets of high-pixel industrial cameras and high-performance stroboscopic light sources to conduct a full range of visual inspections for the appearance defects of cup lid productsΗ ταχύτητα επιθεώρησης είναι 6000-7000 ανά ώρα, και ο εξοπλισμός μπορεί να επιτύχει 7*24 Λειτουργεί 24 ώρες την ημέρα, και τα μη ειδικευμένα προϊόντα μπορούν να απορριφθούν αυτόματα σε απευθείας σύνδεση.

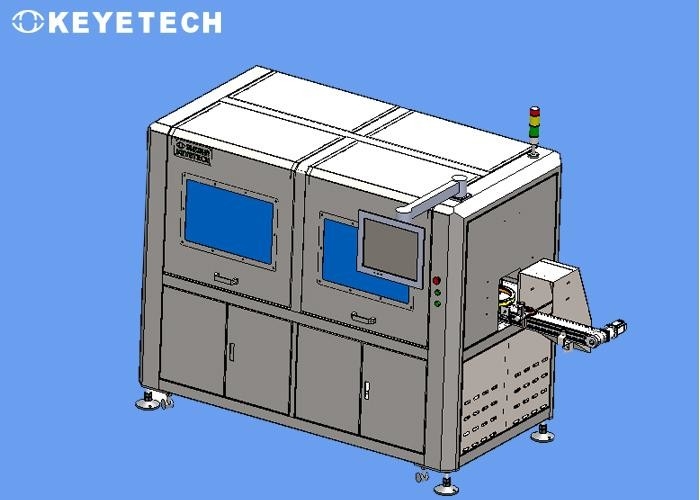

Το σύνολο του συστήματος περιλαμβάνει μηχανικά μέρη, οπτικό ηλεκτρονικό υλικό και λογισμικό συστήματος δοκιμών.Η είσοδος και η έξοδος της μηχανής δοκιμής μπορούν να ενσωματωθούν με την ενδοεπιχειρησιακή γραμμή μεταφοράς (βλέπε τα σχέδια σχεδιασμού για λεπτομέρειες)Ο εξοπλισμός παραγωγής (όπως η ηλεκτροστατική απομάκρυνση σκόνης,απολυμαντικό και άλλο εξοπλισμό παραγωγής).

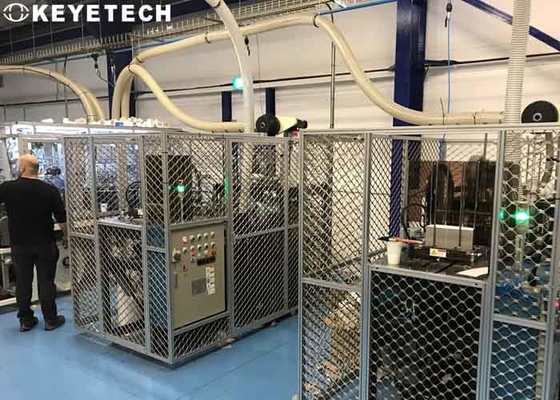

Διάταξη εργασίας ελέγχου αναφοράς:

Πρότυπο επιθεώρησης

Στην πραγματική δοκιμή, λόγω της κρίσιμης κατάστασης διακύμανσης ορισμένων δεδομένων στοιχείων δοκιμής, μπορεί να ρυθμιστεί μέσω της ρύθμισης παραμέτρων του λογισμικού συστήματος για την επίτευξη του πραγματικού αποτελέσματος.

Οι μαύρες κηλίδες, οι κηλίδες, τα μαλλιά, τα ξένα αντικείμενα, οι ακαθαρσίες (διαφορετικών χρωμάτων) και τα καμένα υλικά θα αναλύονται και θα επεξεργάζονται σύμφωνα με τον δείκτη ανίχνευσης μαύρων κηλίδων.Η διαφορά αντίθεσης της τιμής γκρι πρέπει να είναι μεγαλύτερη από 40Εάν το δείγμα έχει διαφανείς κηλίδες ελαίου ή ελαφρές μαύρες κηλίδες, και η διαφορά αντίθεσης των τιμών γκρι είναι χαμηλή (κάτω των 40), το αποτέλεσμα ανίχνευσης δεν μπορεί να επιτευχθεί.

Λόγω των πολύπλοκων δομικών χαρακτηριστικών του προϊόντος, στις πραγματικές εφαρμογές ελέγχου,μπορεί να υπάρχει μια πολύ μικρή τυφλή ζώνη ανίχνευσης στην περιοχή διασταύρωσης και στην περιοχή δομικής επικαλύψεως της απεικόνισης του επίπεδου φακούΗ συλλογή εικόνας δεν μπορεί να είναι εντός της περιοχής της τυφλής ζώνης, οπότε η αποτελεσματική ανίχνευση δεν μπορεί να πραγματοποιηθεί.είναι δύσκολο να εντοπιστούν γρατζουνιές και προβλήματα συντριβής στην επιφάνεια του καπακιούΕπειδή η αντίθεση της τιμής του γκρι στην οπτική εικόνα είναι μικρότερη από το πρότυπο ανίχνευσης, το χαρακτηριστικό δεν είναι πολύ προφανές, οπότε δεν μπορεί να ανιχνευθεί αποτελεσματικά.
