Κατευθυνόμενο από τη βιομηχανία σύστημα επιθεώρησης AI πηγής φωτός για τις πλαστικές περατώσεις ΚΑΠ

1, πρότυπα επιθεώρησης

1. Αντικείμενο επιθεώρησης

Σαν πολυσύνθετη κάλυψη, η κάλυψη πεταλούδων χρησιμοποιείται ευρέως στα καλλυντικά, τις καθημερινές χημικές ουσίες, τα καρυκεύματα και άλλες βιομηχανίες. Σαν νέο πολυσύνθετο προϊόν, η κάλυψη πεταλούδων αγαπιέται από πολλούς καταναλωτές και εμφανίζεται σε όλες τις πτυχές της εγχώριας ζωής, έτσι είναι πολυσύνθετη. Το ποιοτικό πρόβλημα των καλύψεων πεταλούδων έχει σχέση επίσης με τους περισσότερους κατασκευαστές. Ο πολυσύνθετος εξοπλισμός επιθεώρησης εμφάνισης κάλυψης πεταλούδων της τεχνολογίας Keyi μπορεί αποτελεσματικά να λύσει τις ποιοτικές ατέλειες των προϊόντων στην παραγωγή για σημαντικούς κατασκευαστές, και να υπενθυμίσει σε τις εγκαίρως.

2. Αρχή επιθεώρησης

Με τον ελλιμενισμό του προηγούμενου μηχανισμού αυτοματοποίησης (η μέθοδος σύνδεσης πρέπει να ελλιμενιστεί εκ των προτέρων), το πολυσύνθετο προϊόν κάλυψης πεταλούδων είναι σταθερά και ορντινάντσα που μεταφέρεται σε έναν συγκεκριμένο σταθμό επιθεώρησης με την κάλυψη που αντιμετωπίζει κάτω, και έπειτα η συλλήφθείη εικόνα δειγμάτων υψηλός-εικονοκυττάρου συλλαμβάνεται από μια βιομηχανική κάμερα. Διαβιβάζεται στο λογισμικό επεξεργασίας εικόνας. Μετά από την ανάλυση συστημάτων, καθορίζει τα καλά και κακά προϊόντα, και ελέγχει τα αντίστοιχα πνευματικά τμήματα για να απομακρύνει τα κακά προϊόντα. Τέλος, τα κατάλληλα προϊόντα είναι παραγωγή.

Το λογισμικό θα ανοίξει τα πρότυπα σύγκρισης δειγμάτων, και το προσωπικό παραγωγής επί του τόπου πελατών μπορεί να ελέγξει την ακρίβεια σύγκρισης και να επιλέξει τα καταλληλότερα πρότυπα ακρίβειας για τους όρους παραγωγής τους, με αυτόν τον τρόπο ελέγχοντας το ποσοστό ατέλειας.

3. Λεπτομέρειες επιθεώρησης

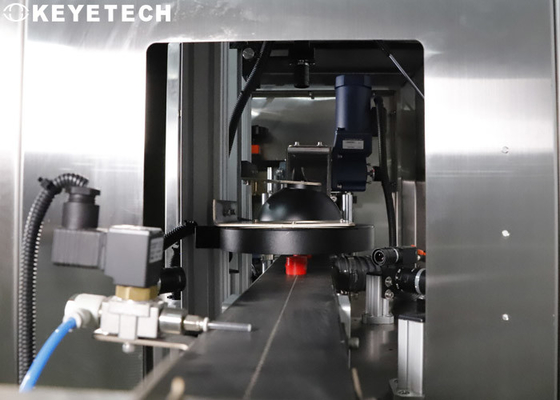

Η διάταξη σχεδίου της επιχείρησής μας υιοθετεί 11 σύνολα βιομηχανικών καμερών υψηλός-εικονοκυττάρου και υψηλής απόδοσης stroboscopic πηγών φωτός, και διευθύνει μια μεγάλη έκταση των οπτικών επιθεωρήσεων για τις ατέλειες εμφάνισης των πολυσύνθετων προϊόντων κάλυψης πεταλούδων. Η ταχύτητα επιθεώρησης είναι 200 κομμάτια/λ., και ο εξοπλισμός μπορεί να επιτύχει 7*24 που λειτουργεί εικοσιτετράωρο κάθε ώρα, και τα αναρμόδια προϊόντα μπορούν να απορριφθούν αυτόματα on-line.

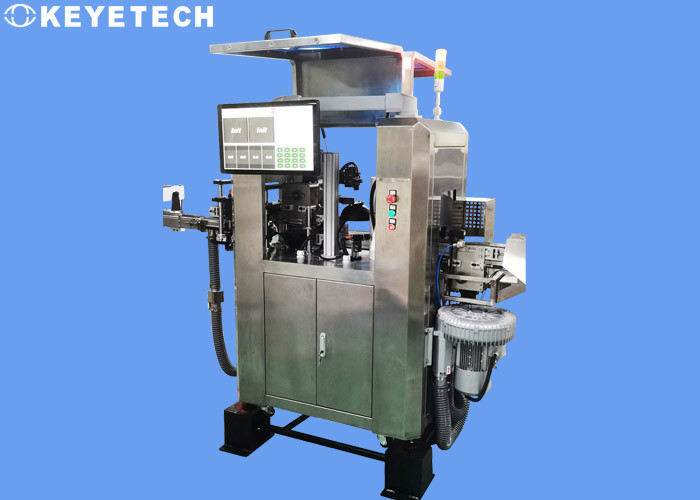

Ολόκληρο το σύνολο εξοπλισμού δοκιμής περιλαμβάνει τα μηχανικά μέρη, το οπτικά ηλεκτρονικά υλικό και το λογισμικό συστημάτων δοκιμής. Η είσοδος και η έξοδος της μηχανής δοκιμής μπορούν να ενσωματωθούν με στο μηχανισμό αυτοματοποίησης (δείτε τα σχέδια σχεδίου για τη συγκεκριμένη μέθοδο σύνδεσης), και μπορούν να συνδεθούν με την προς τα πάνω και προς τα κάτω παραγωγή σύμφωνα με τις συγκεκριμένες ανάγκες παραγωγής των πελατών στον εξοπλισμό περιοχών.

2, τα μαύρα σημεία, οι λεκέδες, η τρίχα, τα ξένα αντικείμενα, οι ακαθαρσίες (διαφορετικά χρώματα), και το macula θα αναλυθούν και θα υποβληθούν σε επεξεργασία σύμφωνα με το μαύρο δείκτη ανίχνευσης σημείων. Εάν το δείγμα έχει τους διαφανείς λεκέδες πετρελαίου ή τα light-colored μαύρα σημεία, και η γκρίζα διαφορά αντίθεσης αξίας είναι χαμηλή (κάτω από 40), η επίδραση ανίχνευσης δεν μπορεί να επιτευχθεί.

Στην πραγματική επιθεώρηση, λόγω της επιρροής της κρίσιμης κατάστασης διακύμανσης των στοιχείων μερικών στοιχείων επιθεώρησης, θα υπάρξει μια ορισμένη πιθανότητα της ψεύτικης επιθεώρησης του προϊόντος, το οποίο μπορεί να ρυθμιστεί μέσω της ρύθμισης παραμέτρου του λογισμικού συστημάτων για να επιτύχει την πραγματική επίδραση.

3, για το σύστημα

(1) μηχανικό μέρος:

Το μηχανικό μέρος είναι το τμήμα πυρήνων του συστήματος, που φέρνει όλα τις συσκευές μετάδοσης και το ηλεκτρονικό υλικό (βιομηχανικές κάμερες, πηγές φωτός, βιομηχανικοί υπολογιστές, οθόνες αφής, ηλεκτρικά κιβώτια, κ.λπ.).

Ο μηχανισμός περιστροφικών πλακών γυαλιού στον εξοπλισμό μπορεί να ανοίξει τη γωνία απεικόνισης της κοίλης επιφάνειας του προϊόντος, έτσι ώστε η βιομηχανική κάμερα μπορεί αποτελεσματικά να συλλέξει τις εικόνες για την ανάλυση και την επεξεργασία.

(2) μέρος υλικού

Το μέρος υλικού περιλαμβάνει τη κάμερα, το φακό, την πηγή φωτός, τη μεγάλη αεροβαλβίδα, τον υπολογιστή, την οθόνη αφής και άλλες ηλεκτρικές συσκευές. Για τις λεπτομέρειες, παρακαλώ αναφερθείτε στις λεπτομέρειες διαμόρφωσης εξοπλισμού.

Ο γενικός έλεγχος λογικής του συστήματος πραγματοποιώ από ένα μεγάλο FPGA τσιπ, και οι συγκεκριμένες λειτουργίες περιλαμβάνουν:

Ø προκαλέστε τη κάμερα για να πάρετε τις εικόνες

Ø στροβοσκόπιο πηγής φωτός ώθησης

Ø πνευματικά μέρη ώθησης για να απορρίψει τα απόβλητα

Ø ταχύτητα μετακίνησης ελέγχου

Ø χειρισμός έκτακτης ανάγκης σε περίπτωση παρόμοιας μαρμελάδας συστημάτων

Ø προκαλέστε το φωτεινό σήμα συναγερμών
