Σύστημα επιθεώρησης GPU Computing AI για πολλαπλές προδιαγραφές Flip Cap

Σύστημα επιθεώρησης Ai για το πλατό κάλυμμα με πολλαπλές προδιαγραφές

1.Αντικείμενο επιθεώρησης

Τα επίπεδα καπάκια είναι τα πιο συχνά χρησιμοποιούμενα αξεσουάρ για τα προϊόντα των φιαλών και η ζήτηση στην αγορά αυξάνεται μέρα με τη μέρα.και διάφορα χρώματα χωρίζονται σε διάφορες προδιαγραφέςΓια λεπτομέρειες, ανατρέξτε στο πραγματικό δείγμα.

Για να επιτευχθεί η συμβατή ανίχνευση των προαναφερθέντων προϊόντων διαφορετικών προδιαγραφών, πρέπει να χρησιμοποιηθούν οι μηχανισμοί αυτοματισμού front-end και back-end,η ρύθμιση της θέσης της διεπαφής της μηχανής ανίχνευσης και της εστιακής απόστασης της κάμερας, και την αλλαγή του λογισμικού ανίχνευσης.

2.Αρχή ελέγχου

Με τη σύνδεση του μηχανισμού αυτοματισμού front-end (η μέθοδος σύνδεσης πρέπει να συνδεθεί εκ των προτέρων),το επίπεδο επάνω κάλυμμα πολλαπλών προδιαγραφών μεταφέρεται σταθερά και ομαλά σε συγκεκριμένο σταθμό ελέγχου με το κάλυμμα στραμμένο προς τα κάτωΜετά την ανάλυση του συστήματος, η εικόνα που λαμβάνεται από την εταιρεία θα μεταφερθεί στο λογισμικό επεξεργασίας εικόνας.καθορίζει τα καλά και τα κακά προϊόντα, και ελέγχει τα αντίστοιχα πνευματικά εξαρτήματα για την αφαίρεση των κακών προϊόντων.

Το λογισμικό θα ανοίξει το πρότυπο σύγκρισης δείγματος,και το προσωπικό παραγωγής στο εργοστάσιο του πελάτη μπορεί να ελέγξει την ακρίβεια σύγκρισης και να επιλέξει το πιο κατάλληλο πρότυπο ακρίβειας για τις δικές τους συνθήκες παραγωγής, ελέγχοντας έτσι το ποσοστό ελαττωμάτων.

3Λεπτομέρειες επιθεώρησης

Το σχέδιο σχεδιασμού μας υιοθετεί 11 σετ βιομηχανικών φωτογραφικών μηχανών υψηλών εικονοστοιχείων και υψηλής απόδοσης στροβοσκοπικές πηγές φωτός,και διεξάγει πλήρες φάσμα οπτικών επιθεωρήσεων για τα ελαττώματα εμφάνισης των προϊόντων με επίπεδη επικάλυψη πολλαπλών προδιαγραφώνΗ ταχύτητα επιθεώρησης είναι 200 κομμάτια/λεπτο, και ο εξοπλισμός μπορεί να επιτύχει 7* Λειτουργεί 24 ώρες την ημέρα, και τα μη ειδικά προϊόντα μπορούν να απορριφθούν αυτόματα online.

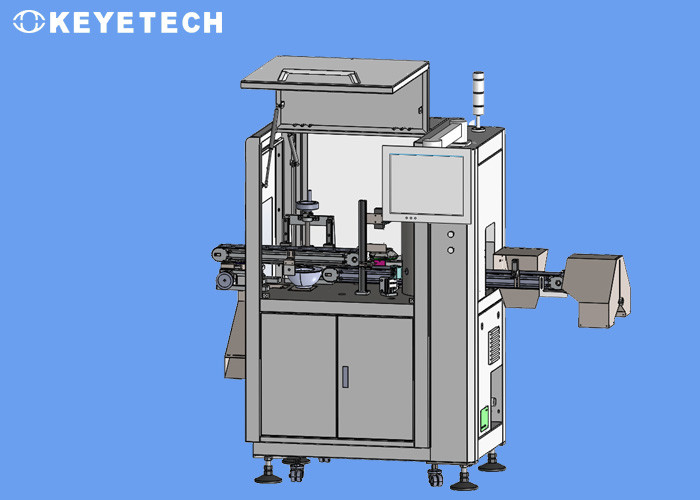

Το σύνολο του εξοπλισμού δοκιμών περιλαμβάνει μηχανικά μέρη, οπτικό ηλεκτρονικό υλικό και λογισμικό συστήματος δοκιμών.Η είσοδος και η έξοδος της μηχανής δοκιμής μπορούν να ενσωματωθούν στον μηχανισμό αυτοματισμού (βλέπε τα σχέδια σχεδιασμού για τη συγκεκριμένη μέθοδο σύνδεσης), και μπορεί να συνδεθεί με την παραγωγή άνω και κατωτέρω, σύμφωνα με τις ειδικές ανάγκες παραγωγής των πελατών στον εξοπλισμό της εγκατάστασης.

1, πρότυπο επιθεώρησης

2, οι μαύρες κηλίδες, οι λεκέδες, τα μαλλιά, τα ξένα αντικείμενα, οι ακαθαρσίες (διαφορετικά χρώματα) και η ωχρή κηλίδα θα αναλυθούν και θα υποβληθούν σε επεξεργασία σύμφωνα με τον δείκτη ανίχνευσης μαύρων κηλίδων.Εάν το δείγμα έχει διαφανή λεκέδες ελαίου ή ανοιχτόχρωμες μαύρες κηλίδες, και η διαφορά αντίθεσης τιμής γκρι είναι χαμηλή (κάτω των 40), δεν μπορεί να επιτευχθεί το αποτέλεσμα ανίχνευσης.

Κατά την πραγματική επιθεώρηση, λόγω της επιρροής της κρίσιμης διακυμάνσεως των στοιχείων ορισμένων στοιχείων ελέγχου, υπάρχει μια ορισμένη πιθανότητα ψευδούς επιθεώρησης του προϊόντος,που μπορεί να ρυθμιστεί μέσω της ρύθμισης παραμέτρων του λογισμικού συστήματος για την επίτευξη του πραγματικού αποτελέσματος.

2Οδηγίες κάμερας

• Ανίχνευση μετωπικού κάλυψης ποτηριού: Μέσω του αυτόματου μηχανισμού, ένα μόνο προϊόν μπορεί να εισέλθει στον σταθμό ανίχνευσης με σταθερό και οργανωμένο τρόπο.χρησιμοποιείται με την οπτική εμπρόσθια πηγή φωτός, και η εικόνα συλλέγεται και επεξεργάζεται συστηματικά.
• Ο ανίχνευση της εξωτερικής πλευράς του καπακιού: λαμβάνοντας υπόψη τα δομικά χαρακτηριστικά του καπακιού, 4 σετ βιομηχανικών φωτογραφικών μηχανών είναι τοποθετημένες σε κυκλικό σχήμα στην εξωτερική πλευρά του προϊόντος,και χρησιμοποιούνται σε συνδυασμό με την οπτική πηγή φωτός, οι εικόνες δεν παρεμβαίνουν μεταξύ τους και οι εικόνες επεξεργάζονται συστηματικά μετά τη συλλογή τους.
• Ø Κωνκώδης επιθεώρηση του καπακιού: μεταδίδεται στον κωνκώδη σταθμό επιθεώρησης μέσω του μηχανισμού γυάλινης καρέκλας, και ένα σύνολο βιομηχανικών φωτογραφικών μηχανών τοποθετείται κάτω από το προϊόν,που χρησιμοποιείται σε συνδυασμό με την οπτική πηγή φωτός για τη συλλογή εικόνων για επεξεργασία συστήματος.
• Ø Ανίχνευση της εμπρός πλευράς (διαφάνεια) του καπακιού: μεταδίδεται στον εμπρόσθιο σταθμό ανίχνευσης (διαφάνεια) μέσω του μηχανισμού γυάλινου πίνακα στροφής,και ένα σύνολο βιομηχανικών φωτογραφικών μηχανών είναι τοποθετημένο πάνω από το προϊόν, η οποία χρησιμοποιείται σε συνδυασμό με την οπτική πηγή φωτός για τη συλλογή εικόνων για επεξεργασία από το σύστημα.
• Ø Ανίχνευση της εξωτερικής πλευράς (διαφάνεια) του καπακιού: μεταδίδεται στον εξωτερικό σταθμό ελέγχου (διαφάνεια) μέσω του μηχανισμού γυάλινου περιστροφείου,και 4 σειρές βιομηχανικών φωτογραφικών μηχανών είναι διατεταγμένες σε κυκλικό σχήμα στην εξωτερική πλευρά, το οποίο χρησιμοποιείται με την οπτική πηγή φωτός και το σύστημα επεξεργάζεται μετά τη συλλογή της εικόνας. .

3Ο εξοπλισμός ελέγχου πρέπει να συντηρείται τακτικά και να καθαρίζεται κατά τη διάρκεια της χρήσης (όπως καθαρισμός μεταγωγικής ζώνης, καθαρισμός γυάλινης πλάκας, καθαρισμός κάμερας κλπ.),και η λειτουργία καταμέτρησης μπορεί να πραγματοποιηθεί μετά τον έλεγχο του τελικού προϊόντος.

4Για το σύστημα.

(1) Μηχανολογικό μέρος:

Το μηχανικό μέρος είναι το βασικό στοιχείο του συστήματος, το οποίο μεταφέρει όλες τις συσκευές μετάδοσης και τον ηλεκτρονικό εξοπλισμό (βιομηχανικές κάμερες, πηγές φωτός, βιομηχανικοί υπολογιστές, οθόνες αφής,ηλεκτρικά κουτιά, κλπ.).

Ο μηχανισμός γυάλινου περιστρεφόμενου πίνακα του εξοπλισμού μπορεί να ανοίξει τη γωνία απεικόνισης της κοίλης επιφάνειας του προϊόντος,ώστε η βιομηχανική κάμερα να μπορεί αποτελεσματικά να συλλέγει εικόνες για ανάλυση και επεξεργασία.

(2) Μέρος υλικού

Το υλικό περιλαμβάνει κάμερα, φακό, πηγή φωτός, βαλβίδα αέρα υψηλής ταχύτητας, υπολογιστή, οθόνη αφής και άλλες ηλεκτρικές συσκευές.

Ο συνολικός λογικός έλεγχος του συστήματος πραγματοποιείται από τσιπ FPGA υψηλής ταχύτητας και οι συγκεκριμένες λειτουργίες περιλαμβάνουν:

Ø Ενεργοποιήστε την κάμερα για να τραβήξετε φωτογραφίες

Ø Στροβοσκοπία φωτεινής πηγής ενεργοποίησης

Ø Πνευματικά εξαρτήματα για την απόρριψη αποβλήτων

Ο ρυθμός κίνησης

Ο χειρισμός έκτακτης ανάγκης σε περίπτωση παρόμοιας συμφόρησης του συστήματος

Ø Ενεργοποίηση του σήματος φωτός συναγερμού

Μέρος λογισμικού

Το λογισμικό είναι η κύρια πλατφόρμα ελέγχου του εξοπλισμού και οι συγκεκριμένες λειτουργίες είναι οι ακόλουθες:

Ø Ενεργοποίηση και απενεργοποίηση της λειτουργίας ανίχνευσης συστήματος

Ø Ανίχνευση παραμέτρων δείκτη και ρύθμιση της ακρίβειας.

Ø Δοκιμασία και αποθήκευση υποδείγματος, αποθήκευση και ανάκληση πληροφοριών ανίχνευσης δείγματος.

Ø Λειτουργία βαθμονόμησης εικόνας της κάμερας

Ο σύστημα παρουσιάζει πληροφορίες παραγωγής σε πραγματικό χρόνο (προσδιορισμένος ρυθμός, συνολική παραγωγή, ταχύτητα κλπ.), λειτουργίες αναζήτησης ιστορικών πληροφοριών παραγωγής, εξαγωγής και αποθήκευσης.

Ø Διαχείριση αδειών σύμφωνα με τον λογαριασμό σύνδεσης

(Για παράδειγμα, ο χρήστης γενικής λειτουργίας απενεργοποιεί την άδεια ρύθμισης παραμέτρων)

Ο λειτουργία και η ρύθμιση του μηχανικού μέρους του συστήματος

(όπως άνοιγμα μεταφορέα, πνευματικός έλεγχος, ρύθμιση σήματος συναγερμού)

Ø Άλλες λειτουργίες

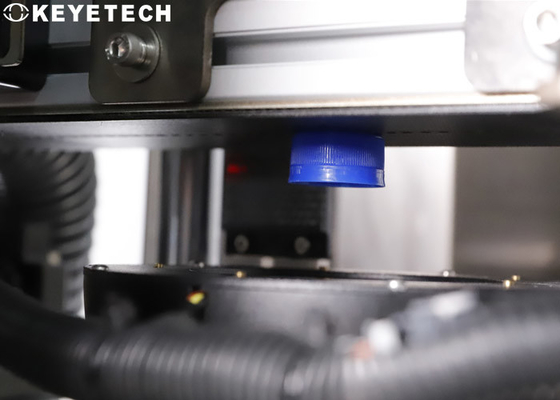

5, λήψη εικόνας
