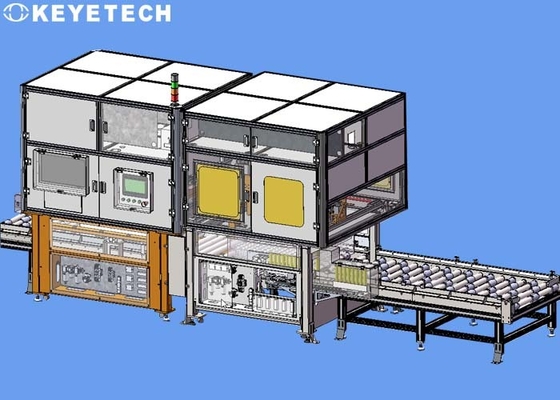

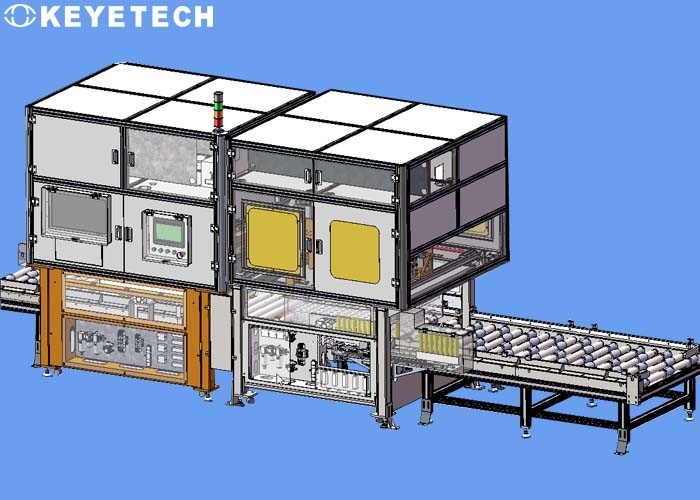

Νέα μηχανή ενεργειακής οπτική επιθεώρησης για τον λι-ιονικό έλεγχο επιφάνειας μπαταριών

Νέα μηχανή οπτικής επιθεώρησης ενέργειας για έλεγχο επιφάνειας μπαταρίας Li-Ion

Παράμετροι λειτουργίας συστήματος:

Αρχή επιθεώρησης

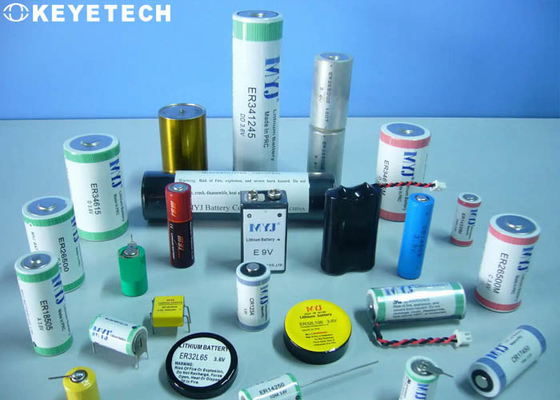

Οι μπαταρίες ιόντων λιθίου έχουν αναπτυχθεί γρήγορα τα τελευταία χρόνια, αλλά λόγω των περιορισμών της τεχνολογίας και των συνθηκών παραγωγής, υπάρχει μεγάλη αντίφαση μεταξύ της παραγωγικής ικανότητας και της ζήτησης.Προς το παρόν, η μέθοδος ανίχνευσης που χρησιμοποιείται για τα κομμάτια πόλων μπαταριών λιθίου είναι βασικά η πλήρης χειροκίνητη οπτική επιθεώρηση.Ο ΤΡΟΠΟΣ.Ωστόσο, υπάρχει μεγάλη πιθανότητα πολλών ελαττωμάτων μετά την επεξεργασία των τεμαχίων στύλου.Όλα τα τεμάχια πόλων πρέπει να επιθεωρούνται πριν από τη διάταξη πλαστικοποίησης της μπαταρίας και τα απόβλητα, τα ελαττωματικά προϊόντα (μπορούν να χρησιμοποιηθούν μετά την επεξεργασία) και τα γνήσια προϊόντα αναγνωρίζονται και αποθηκεύονται και υποβάλλονται σε επεξεργασία ξεχωριστά.

Η αξιοπιστία, η σταθερότητα και η αποτελεσματικότητα της χειροκίνητης ανίχνευσης δεν μπορούν να ελεγχθούν αποτελεσματικά και το κόστος εργασίας κατά τη διάρκεια της επιδημίας είναι επί του παρόντος υψηλό και η εντατική παραγωγή εργασίας περιορίζει άμεσα τη χαμηλού κόστους παραγωγή μπαταριών λιθίου.Λόγω της συνεχούς έλλειψης ανθρώπινου δυναμικού, το κόστος εργασίας παραμένει υψηλό και αυτό το status quo θα συνεχιστεί και η πίεση κόστους των μπαταριών λιθίου δεν έχει εκτονωθεί.

Λεπτομέρειες επιθεώρησης

• Η βελτίωση του αυτοματισμού παραγωγής θα βελτιώσει αυτή την κατάσταση.Προκειμένου να μειώσουμε περαιτέρω το κόστος παραγωγής και να βελτιώσουμε την ποιότητα των προϊόντων, έχουμε σχεδιάσει και αναπτύξει έναν εξοπλισμό επιθεώρησης μηχανικής όρασης με πόλο μπαταρίας λιθίου για να επιταχύνουμε το επίπεδο αυτοματισμού της βιομηχανίας μπαταριών λιθίου.
• Προτού επικαλυφθεί και ψηθεί το τεμάχιο στύλου, το πλάτος της επίστρωσης ανιχνεύεται online σε πραγματικό χρόνο με μηχανική όραση, τα δεδομένα μέτρησης παρέχονται έγκαιρα και το πλάτος επικάλυψης διορθώνεται σε πραγματικό χρόνο.
• Λόγω της διαφοράς στο πλάτος της επίστρωσης στον φωτεινό χάρτη, η οπτική άκρη λαβής δεν ταιριάζει, επομένως το πλάτος της επίστρωσης αλλάζει.Στην οπτική επιθεώρηση το αποτέλεσμα μπορεί να δοθεί γρήγορα και με ακρίβεια σε πραγματικό χρόνο και να κριθεί το OK/NG.
• Η διάδοση του εξοπλισμού επιθεώρησης μηχανικής όρασης έχει ανατρέψει την υπάρχουσα μέθοδο ανίχνευσης με τη χρήση χειροκίνητης οπτικής επιθεώρησης.Αντίθετα, υιοθετείται η αυτόματη επιθεώρηση μηχανικής όρασης, η οποία επιταχύνει την αποτελεσματικότητα του βιομηχανικού αυτοματισμού, μειώνει το κόστος των επιχειρήσεων και βελτιώνει σχετικά το αποτέλεσμα της επιθεώρησης.Το αποτέλεσμα επιθεώρησης είναι σταθερό και πολύ βελτιωμένο.Βελτίωση της ποιότητας των προϊόντων που διατίθενται στην αγορά.

Θέση κάμερας

Το σύστημα χρησιμοποιεί τέσσερις κάμερες, η πρώτη κάμερα χρησιμοποιείται για να ανιχνεύσει το πλάτος των χάλκινων γλωττίδων στο μπροστινό μέρος της μπαταρίας, το πλάτος των χάλκινων γλωττίδων, την ανίχνευση χάλκινων γλωττίδων που εισέρχονται στο κέλυφος, το πλάτος των γλωττίδων αλουμινίου, το πλάτος γλωττίδες αλουμινίου, το πλάτος των γλωττίδων αλουμινίου και το πλάτος των γλωττίδων αλουμινίου.Ανίχνευση περίπτωσης, το πλάτος των πολικών γλωττίδων, η δεύτερη κάμερα χρησιμοποιείται για την ανίχνευση του πλάτους της μπροστινής πλευράς σφράγισης της μπαταρίας, την παρουσία ή την απουσία του κάτω σφραγίσματος, την ανίχνευση της επιφάνειας σφράγισης και την ανίχνευση τσιμπήματος .

Και η τρίτη κάμερα χρησιμοποιείται για τον εντοπισμό του πλάτους των χάλκινων γλωττίδων στο πίσω μέρος της μπαταρίας., πλάτος γλωττίδας χαλκού, χάλκινη γλωττίδα στην ανίχνευση κελύφους, πλάτος κόλλας γλωττίδας αλουμινίου, πλάτος γλωττίδας αλουμινίου, ωτίδα αλουμινίου στην ανίχνευση κελύφους, πλάτος δύο γλωττίδων, η τέταρτη κάμερα χρησιμοποιείται για την ανίχνευση του πλάτους της πίσω πλευράς σφράγισης της μπαταρίας , το κάτω μέρος Ανίχνευση παρουσίας σφράγισης, ανίχνευση επιφάνειας στεγανοποίησης και ανίχνευση τσιμπήματος.Οι τέσσερις κάμερες ανοίγουν νήματα αντίστοιχα, ξεκινούν το νήμα όταν απαιτείται ανίχνευση και αναστέλλουν το νήμα όταν δεν απαιτείται ανίχνευση.
